| Номер в госреестре | 86146-22 |
| Наименование СИ | Антенны приемо-передающие магнитного и электрического поля комбинированные |
| Обозначение типа СИ | П6-319 |
| Изготовитель | Акционерное общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс"), г. Курск |
| Год регистрации | 2022 |
| Срок свидетельства | 13.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Антенны приёмо-передающие магнитного и электрического поля комбинированные П6-319 (далее - антенны) предназначены для излучения и приема магнитной и электрической составляющих электромагнитного поля.
Принцип действия антенн основан на излучении (формировании) магнитной и электрической составляющей магнитного поля в диапазоне 0,009 - 30,000 МГц.
Конструктивно антенны состоят из рамки, штыря и корпуса, в котором установлены соединители и переключатель режима работы.
Антенны выпускаются в двух модификациях П6-319 и П6-319М, отличающихся коэффициентами калибровки в диапазоне рабочих частот электрических и магнитных полей и габаритными размерами.
Антенны имеют три режима работы:
«Рамка», подключена антенна магнитного поля;
«Эквивалент» («Нагрузка»), подключена нагрузка 50 Ом;
«Штырь», подключена антенна электрического поля.
Антенна имеет коаксиальный ВЧ-вход с волновым сопротивлением 50 Ом - N типа. Конструкция антенны предусматривает возможность её крепления на опору любого типа с присоединительным размером Н”.
Общий вид антенн, места пломбировки от несанкционированного доступа, нанесение заводского номера, наклейки знака утверждения типа, нанесение знака поверки представлены на рисунке 1.
Заводской номер наносится на корпус антенн в виде наклейки в формате «Зав.№ ХХХХХХХХХ», где ХХХХХХХХХ - заводской номер.

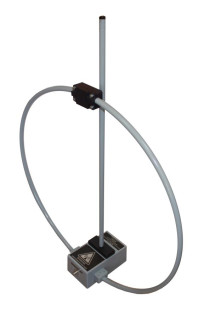

Рисунок 1 - Фотографии общего вида антенны П6-319 (слева), антенны П6-319М (справа): * - места пломбировки от несанкционированного доступа;
** - места для нанесения наклеек «Знак утверждения типа»;
*** - места для нанесения знака поверки.
**** - места для нанесения заводского номера.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| П6-319 | П6-319М | |
| Диапазон рабочих частот, МГц: | от 0,009 до 30 | от 0,009 до 30 |
| Коэффициент калибровки в диапазоне рабочих частот для электрического поля, дБ [м-1] | от 20 до 110 | от 45 до 105 |
| Коэффициент калибровки в диапазоне рабочих частот для магнитного поля, дБ [м-1] | от 40 до 90 | от 45 до 100 |
| Пределы допускаемой абсолютной коэффициента калибровки, дБ | ± 2 | ± 2 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| П6-319 | П6-319М | |
| Габаритные размеры (длина х ширина х высота), мм, не более | 487x890x1145 | 487x540x642 |
| Высота штыря, мм, не более | 1000 | 500 |
| Диаметр магнитной рамки, мм, не более | 890 | 540 |
| Масса, кг, не более | 2,5 | 2,2 |
| Рабочие условия применения: температура окружающего воздуха, °С относительная влажность воздуха при температуре +35° С, %, не более атмосферное давление, кПа | от -40 до +50 98 от 84 до 106,7 | от -40 до +50 98 от 84 до 106,7 |
наносится на титульный лист эксплуатационной документации типографским способом и на корпус антенн методом наклейки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Антенна приёмо-передающая магнитного и электрического поля комбинированная П6-319 | КНПР.464639.009 (КНПР.464639.010) | 1 |
| Противовес | КНПР.741138.093 | 1 |
| Руководство по эксплуатации | КНПР.464639.009 РЭ | 1 |
| Формуляр | КНПР.464639.009 ФО (КНПР.464639.010 ФО) | 1 |
приведены в разделе 5 «Подготовка и порядок работы» документа «Антенны приёмопередающие магнитного и электрического поля комбинированные П6-319, П6-319М. Руководство по эксплуатации».
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц.
ГОСТ Р 8.808-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности магнитного поля в диапазоне частот от 0,000005 до 1000 МГц.
ГОСТ 13317-89 Элементы соединений СВЧ трактов измерительных приборов. Присоединительные размеры.
КНПР.464639.009 ТУ. Антенны приемо-передающие магнитного и электрического поля комбинированные П6-319, П6-319М.
Правообладатель
Акционерное общество «СКАРД-Электроникс» (АО «СКАРД-Электроникс»)
Адрес: 305021, г. Курск, ул. К. Маркса 70Б ИНН 4629049921 Телефон/Факс: (4712) 39-06-32 E-mail: info@skard.ru
