| Номер в госреестре | 85477-22 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | GO |
| Изготовитель | "Herth elektrische Temperaturgeber GmbH", Германия |
| Год регистрации | 2022 |
| Срок свидетельства | 28.04.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления платиновые GO (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры жидких, сыпучих и газообразных сред, не агрессивных к материалу защитного корпуса ТС.
Принцип действия ТС основан на свойстве платинового чувствительного элемента (ЧЭ) изменять электрическое сопротивление в зависимости от температуры окружающей среды.
Термопреобразователи состоят из измерительной вставки с монтажным элементом или без него и коммутационной головки (или без нее - с присоединительными выводами или различными разъемами), изготовленной из различных материалов, с винтовой или откидной крышкой и кабельным выводом. Измерительная вставка представляет собой тонкостенную трубку (из нержавеющей стали), завальцованную с одной стороны, внутри которой находится платиновый(-е) ЧЭ (от 1 до 3-х шт.) с изолированными выводами. С другой стороны трубка соединена с керамической клеммной платформой.
ЧЭ ТС имеют номинальные статические характеристики преобразования (НСХ) типов «Pt50», «Pt100», «Pt500», «Pt1000» по ГОСТ 6651-2009 (МЭК 60751:2009 (2008-07)).
Схема соединения внутренних проводников ТС с ЧЭ - 2-х, 3-х или 4-х проводная.
Термопреобразователи сопротивления платиновые GO изготовляются следующих моделей: GO-WMM, GO-A, GO-AM, GO-B, GO-BM, GO-AL, которые различаются по метрологическим и техническим характеристикам, по конструктивному исполнению и способу монтажа. Модели ТС имеют исполнения, различающиеся по материалу защитного корпуса, по наличию или отсутствую присоединительной головки, по типу монтажных элементов для технологического подключения, по изоляционному материалу кабеля с присоединительным выводами и наличию для него армирования или экранирования, по типу разъема для подключения к измерительной цепи и т.д. ТС модели GO-WMN является сменной измерительной вставкой для ТС моделей GO-A, GO-AM, GOB, GO-BM.

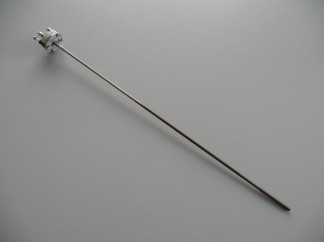

Фотографии общего вида термопреобразователей сопротивления платиновых GO приведены на рисунках 1 -3.
к._
Рисунок 3 - Общий вид термопреобразователей сопротивления с присоединительными
выводами GO-AL
Заводской номер ТС наносится на заводскую табличку или шильдик, прикреплённый к измерительной вставке, корпусу или защитному корпусу термопреобразователя. Конструкция средства измерений не предусматривает нанесение знака поверки на ТС.
Пломбирование термопреобразователей не предусмотрено.
отсутствует.
Метрологические и основные технические характеристики термопреобразователей сопротивления GO приведены в таблицах 1.1, 1.2, 2.
Таблица 1.1 - Метрологические характеристики (класс допуска, диапазон измерений температуры и допуск)__
| Класс допуска | Диапазон измерений температуры, °С | Допуск по ГОСТ 6651-2009 (МЭК 60751:2009 (2008-07)), °С | |
| Проволочный ЧЭ | Пленочный ЧЭ | ||
| 1/5 В 1/3 В A В | от -50 до +250 от -50 до +250 от -100 до +450 от -196 до +600 | от 0 до +150 от 0 до +150 от -30 до +300 от -50 до +500 | ±(0,06+0,001 |ф ±(0,1+0,0017^|) ±(0,15+0,002-|t|) ±(0,3+0,005-|t|) |
| Примечания: (1) - |t| - абсолютное значение температуры, °С, без учета знака; (2) - для класса допуска «А» не допускается использование 2-х проводной схемы соединения проводов; (3) - диапазон измерений ТС конкретной модели, исполнения и соответствующего класса допуска может отличаться от приведенного в таблице, но должен находится внутри приведенных границ диапазона измерений. Конкретное значение диапазона измерений приводится на шильдике ТС и в его паспорте. | |||
| Наименование характеристики | Значение |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 (МЭК 60751:2009 (2008-07)) | Pt50, Pt100, Pt500, Pt1000 |
| Температурный коэффициент ТС а, °С-1 | 0,00385 |
| Номинальное значение сопротивления ТС при 0 °С (Ro), Ом | 50, 100, 500, 1000 |
| Таблица 2 - Основные технические характеристики | |
| Электрическое сопротивление изоляции при напряжении 250 В, температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее | 1000 |
| Диаметр монтажной части ТС, мм: - для модели GO-WM - для моделей GO-A, GO-AM, GO-B, GO-BM - для модели GO-AL | от 3 до 8 от 3 до 24 от 3 до 8 |
| Длина монтажной части ТС, мм: - для модели GO-WM - для моделей GO-A, GO-AM, GO-B, GO-BM - для модели GO-AL | от 50 до 2500 от 25 до 3000 от 25 до 3000 |
| Длина кабеля с присоединительными проводами (для модели GO-AL), м | от 1 до 10 |
| Масса, кг, не более | 5 |
| Рабочие условия эксплуатации: - температура окружающей среды (), °С - для моделей GO-WM, GO-A, GO-AM, GO-B, GO-BM - для модели GO-AL (в зависимости от изоляционных материалов армирования и экранирования присоединительного кабеля) - относительная влажность воздуха, %, не более | от -40 до +85 от -196 до +600 95 |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка до отказа, ч, не менее | 40 000 |
| Примечание: (*) - температура окружающей среды конкретной модели и исполнения ТС, в зависимости от применяемых материалов корпуса, клеммной головки, кабеля, разъемов | |
и т.д., может отличаться от приведенного в таблице, но должна находится внутри приведенных границ диапазона измерений. Конкретное значение температуры окружающей среды приводится на шильдике ТС и в его паспорте._
наносится на титульные листы паспорта и Руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термопреобразователь сопротивления платиновый GO | Модель и исполнение (в соответствии с заказом) | 1 шт. |
| Паспорт | 000001 | 1 экз. |
| Руководство по эксплуатации (на русском языке) | H-A 180 (Rev.1) | 1 экз. (на партию, при поставке в один адрес) |
приведены в разделе 2 Паспорта на ТС.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
МЭК 60751:2009 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Стандарт предприятия фирмы-изготовителя.
