Антенны рупорные АРЛ-18, 85100-22

Антенны рупорные АРЛ-18 (далее по тексту - антенны) предназначены (совместно с измерительными приемными устройствами и генераторами) для измерения плотности потока мощности электромагнитного поля, обнаружения и измерения уровней электромагнитных сигналов СВЧ диапазона, а также параметров электромагнитной совместимости радиоэлектронных устройств.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	85100-22
Наименование СИ	Антенны рупорные
Обозначение типа СИ	АРЛ-18
Изготовитель	Закрытое акционерное общество Научно-производственный центр Фирма "НЕЛК" (ЗАО НПЦ Фирма "НЕЛК"), г. Москва
Год регистрации	2022
Срок свидетельства	04.04.2027
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия антенн основан на преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность в тракте. Для измерений характеристик электромагнитных полей рупоры подключаются к входу анализатора спектра, измерительного приёмника, измерителя мощности или иного приёмного измерительного устройства. Для создания электромагнитных полей рупоры подключаются к генераторам сигналов или иным источникам сигналов.

Конструктивно антенны выполнены на базе Н-образного волновода в центре которого встроены металлические пластины экспоненциальной формы, являющиеся продолжением его выступов. Толщина пластин линейно увеличивается по мере приближения к раскрыву антенны. Антенны имеют форму усеченной пирамиды с прямоугольным основанием и вершиной, переходящей в точку питания. Конструкция антенн обеспечивает в широком диапазоне частот малый коэффициент стоячей волны по напряжению (КСВН) и выраженную направленность в осевом направлении. Поляризация антенны - линейная. Рупоры имеют коаксиальный СВЧ - вход с волновым сопротивлением 50 Ом типа SMA.

Конструкция антенн предусматривает возможность крепления на специализированное крепежное устройство.

Серийный номер, идентифицирующий каждый экземпляр антенны, указывается на информационной наклейке на задней стороне корпуса антенны в формате цифрового обозначения.

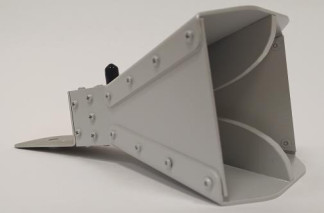

Общий вид антенны, места нанесения пломбировки от несанкционированного доступа, нанесения знака поверки и заводского номера представлены на рисунке 1.

Пломбирование предусмотрено в виде наклейки производителя на боковых винтах, скрепляющих корпус антенны.

Рисунок 1 - Общий вид антенны

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон рабочих частот, ГГ ц	от 1,8 до 18,0
КСВН входа, не более	2,0
Коэффициент усиления (КУ) в диапазоне рабочих частот, дБ	от 4 до 18
КУ на частоте 3 ГГц, дБ, не менее	6
КУ на частоте 10 ГГц, дБ, не менее	8
Пределы допускаемой погрешности КУ, дБ	± 2,0

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры (длинахширинахвысота), мм, не более	110x95x70
Масса, кг, не более	0,3
Средняя наработка на отказ, ч., не менее	20000
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре до +25 °С, %, не более атмосферное давление, кПа	от +15 до +25 80 от 84,0 до 106

Знак утверждения типа

наносится на боковую плоскость антенны в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Антенна рупорная АРЛ-18	ЛИБЮ.464653.001	1 шт.
Транспортная тара	-	1 шт.
Формуляр	ЛИБЮ.464653.001ФО	1 шт.
Руководство по эксплуатации	ЛИБЮ.464653.001РЭ	1 шт.
Методика поверки	ЛИБЮ.464653.001МП	1 шт.

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» документа ЛИБЮ.464653.001РЭ «Антенны рупорные АРЛ-18. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к антеннам рупорным АРЛ-18

ГОСТ 13317-89 «Элементы соединений СВЧ трактов радиоизмерительных приборов. Присоединительные размеры».

ГОСТ Р 8.574-2000 «ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного в диапазоне частот от 0,3 до 178,4 ГГц».
