| Номер в госреестре | 84671-22 |
| Наименование СИ | Измерители многофункциональные цифровые |
| Обозначение типа СИ | MAGPORT |
| Изготовитель | Общество с ограниченной ответственностью "Сидермаг" (ООО "Сидермаг"), г. Екатеринбург |
| Год регистрации | 2022 |
| Срок свидетельства | 22.02.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители многофункциональные цифровые MAGPORT (далее - измерители) в комплекте с термоэлектрическими преобразователями предназначены для измерений и индикации температуры расплавленных металлов.
Принцип действия измерителей основан на измерении и преобразовании в значение температуры сигналов термоэлектродвижущей силы (ТЭДС), поступающих от термоэлектрических преобразователей.
Измеритель состоит из электронного блока в металлическом корпусе и измерительного жезла с контактным блоком для подключения и фиксации разового термоэлектрического преобразователя.
Нанесение знака поверки на измерители не предусмотрено.

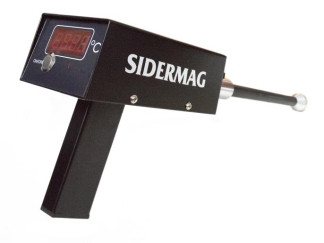

Общий вид измерителей приведен на рисунке 1.
Заводской номер измерителя наносится на маркировочную табличку, расположенную на боковой стенке корпуса измерителей.
Схемы пломбировки от несанкционированного доступа представлены на рисунках
Измерители имеют встроенное программное обеспечение (ПО), устанавливаемое в энергонезависимую память при изготовлении, в процессе эксплуатации данное ПО не может быть идентифицировано, модифицировано, загружено или прочитано через какой -либо интерфейс.
Нормирование метрологических характеристик измерителей проведено с учетом влияния ПО на метрологические характеристики.
Конструкция измерителей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | W660-Bx-Soft |
| Номер версии (идентификационный номер) ПО | не ниже REV 4.1 |
| Цифровой идентификатор ПО | 2.3 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| НСХ ТП | B | S | K | ||
| Диапазон измерений температуры, °С | от 800 до 1100 включ. | св.1100 до 1800 | от 500 до 1750 | от 100 до 600 включ. | св. 600 до 1000 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±(0,002-t + 1) | ±(0,001t + 1) | ±(0,001t + 1) | ±(0,002 t + 3) | ±(0,002 t + 2) |
| Разрешающая способность, °С | 1 | ||||
| где t - значение измеряемой температуры, °С | |||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Питание от встроенного аккумулятора напряжением, В | 6 |
| Габаритные размеры, мм, не более: | |
| - длина | 3250 |
| - ширина | 110 |
| - высота | 180 |
| Масса, кг, не более | 8 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +5 до +40 |
| - относительная влажность, %, не более | 75 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус измерителей в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель многофункциональный цифровой | MAGPORT | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| Руководство по эксплуатации | 26.51.53-003-88172074РЭ | 1 экз. |
| Паспорт | 26.51.53-002-88172074ПС | 1 экз. |
приведены в п. 1.4 26.51.53-003-88172074РЭ «Измерители многофункциональные цифровые MAGPORT. Руководство по эксплуатации».
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ТУ 26.51.53-002-88172074-2021 Измерители многофункциональные цифровые MAGPORT. Технические условия
