| Номер в госреестре | 83898-21 |
| Наименование СИ | Ротаметры медицинские газовые с местными показаниями |
| Обозначение типа СИ | "РМГ" |
| Изготовитель | Акционерное общество "Альтернативная Наука" (АО "Альтернативная Наука"), Ленинградская область, Волосовский р-он, п. Кикерино |
| Год регистрации | 2021 |
| Срок свидетельства | 07.12.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Ротаметры медицинские газовые с местными показаниями «РМГ» (далее - ротаметры) предназначены для измерений объемного расхода потоков газа при работе с наркозными аппаратами и аппаратурой искусственной вентиляции легких.
Принцип действия ротаметров основан на измерении высоты подъема поплавка в рабочей среде по конической трубке, установленной вертикально. Под действием потока газа поплавок перемещается. При достижении равновесия сил, действующих на поплавок, последний устанавливается на высоте, соответствующей определенному значению расхода газа. Шкала ротаметра нанесена на наружной поверхности конусной трубки и отградуирована в единицах объемного расхода газа (л/мин).
Ротаметр состоит из конусной прозрачной трубки, внутри которой находится поплавок. Перемещение поплавка ограничивается сверху и снизу резиновыми втулками. Эти же втулки служат уплотняющими элементами при установке ротаметра в аппаратуру Материалы, используемые в ротаметрах: трубка - поликарбонат, поплавок - фторопласт.
В зависимости от измеряемых газов ротаметры имеют модификации: РМГ-20В для измерения расхода воздуха и РМГ-20К для измерения расхода кислорода.
Нанесение знака поверки на ротаметр не предусмотрено.

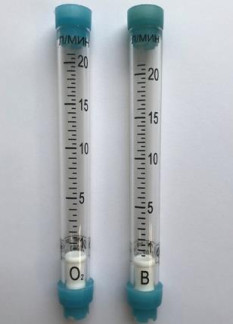

Общий вид ротаметров представлен на рисунке 1.
отсутствует.
| Таблица 1 - Метрологические характер | истики | |||
| Обозначение модификации ротаметра | Измеряемая среда | Диапазон измерения, л/мин | Пределы допускаемой погрешности, приведенной к верхнему пределу измерений, % | Вариация показаний, % |
| РМГ-20В | воздух | От 1,0 до 20,0 | ± 4,0 | ± 4,0 |
| РМГ-20К | кислород | От 1,0 до 20,0 | ± 4,0 | ± 4,0 |
Таблица 2- Основные технические характеристики
| Наименование характеристики | Значение | |
| Максимальное рабочее давление, МПа | 0,15 | |
| Потеря давления при Qmax, МПа, не более | 0,001 | |
| Условия эксплуатации: | ||
| - температура окружающего воздуха, оС | От +10 до +30 | |
| - относительная влажность, % | От 30 до 80 | |
| - атмосферное давление, кПа | От 84,0 до 106,7 | |
| Средняя наработка на отказ, циклов, не менее | 40000 | |
| Средний срок службы, лет | 6 | |
| Габаритные размеры: | РМГ-20В | РМГ-20К |
| - диаметр поликарбонатной трубки, мм, не более | 16 | |
| - длина, мм, не более | 140 | |
| - масса, г, не более | 20 | |
наносится на ротаметр в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средств измерений
Таблица 3 - Комплектность ротаметра
| Наименование | Обозначение | Количество |
| Ротаметр | РМГ | 1 шт. |
| Руководство по эксплуатации | ГАКЕ 69.00.00 РЭ | 1 экз. |
приведены в п.4.1 руководства по эксплуатации ГАКЕ 69.00.00 РЭ.
Приказ Росстандарта № 2825 от 29.12.2018 г. Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа
ТУ 9444-012-16793014-2006 Ротаметры медицинские газовые с местными показаниями «РМГ». Технические условия
| Зарегистрировано поверок | 16813 |
| Поверителей | 19 |
| Актуальность данных | 13.06.2025 |
