| Номер в госреестре | 83531-21 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-20 |
| Изготовитель | Общество с ограниченной ответственностью "ПКФ Первоуральские Металлические Конструкции" (ООО "ПКФ ПМК"), Свердловская обл., г. Первоуральск |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС-20 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктами до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.
Резервуары представляют собой сварные горизонтальные конструкции цилиндрической формы с плоскими днищами.
Каждый резервуар разделен на 2 секции.
Резервуары оборудованы дыхательным клапаном, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродуктов.
Резервуары оснащены боковой металлической лестницей, по периметру которой установлено ограждение, и подключены к общему контуру заземления и молниезащиты.
Фундамент резервуаров соответствует требованиям ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия».
Резервуары горизонтальные стальные цилиндрические РГС-20 зав.№№ 39, 40 расположены на территории ЛПДС «Пур-Пе» Ноябрьского УМН АО «Транснефть - Сибирь» по адресу: ЯНАО, Пуровский район, ЛПДС "Пур-Пе".

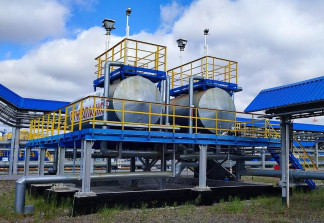

Общий вид резервуаров горизонтальных стальных цилиндрических РГС-20 представлен на рисунках 1-3.
Пломбирование резервуаров горизонтальных стальных цилиндрических РГС-20 не предусмотрено.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы. Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации резервуаров.
отсутствует
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Тип резервуаров | РГС-20 |
| Номинальная вместимость, м3 | 20 |
| - 1 секция | 17 |
| - 2 секция | 3 |
| Пределы допускаемой относительной погрешности определения вместимости резервуаров (объемный метод), % | ±0,25 |
| Средний срок службы, лет, не менее | 30 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от - 60 до + 40 от 84,0 до 106,7 |
наносится на титульные листы паспортов типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуары горизонтальные стальные цилиндрические | РГС-20 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в Паспортах «Резервуар горизонтальный стальной цилиндрический РГС-20», раздел 8.
Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГС-20
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 08.02.2026 |
