| Номер в госреестре | 83429-21 |
| Наименование СИ | Антенны измерительные логопериодические |
| Обозначение типа СИ | ЛПА-2 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственная коммерческая фирма "РусИнтелл" (ООО "РусИнтелл"), г. Москва, г. Зеленоград |
| Год регистрации | 2021 |
| Срок свидетельства | 18.10.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Антенны измерительные логопериодические ЛПА-2 (далее-антенны) предназначены (совместно с измерительными приборами (анализаторами спектра, селективными вольтметрами)) для измерений напряженности электрической составляющей электромагнитного поля. Антенны могут применяться для формирования электромагнитного поля при исследовании электромагнитной восприимчивости технических средств.
Принцип действия антенн основан на преобразовании измеряемого сигнала, поступающего на вход (напряженности электрического поля) в напряжение на выходе, которое может быть измерено селективным вольтметром или анализатором спектра.
Конструктивно антенна представляет собой логопериодическую решетку диполей с переменнофазным питанием, возбуждаемую двухпроводной линией. Двухпроводная линия запитывается коаксиальным кабелем со стороны меньшего вибратора.

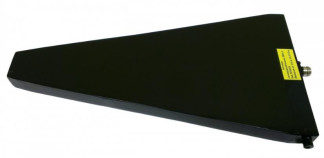

Общий вид антенны, место пломбировки от несанкционированного доступа, места нанесения наклейки «Знак утверждения типа» представлены на рисунке 1.
место пломбировки от несанкционированного доступа
Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений рабочих частот, ГГц | от 1 до 12,5 |
| Коэффициент калибровки в диапазоне рабочих частот, дБ (м-1) | от 20 до 65 |
| Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ | ± 2 |
| КСВН входа, не более | 2,0 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Номинальное значение выходного сопротивления антенны, Ом | 50 |
| Габаритные размеры, (длинахширинахвысота), мм, не более | 480х200х30 |
| Масса, кг, не более | 0,8 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, % - атмосферное давление, кПа | 20±5 от 30 до 80 от 84 до 106 |
наносится на титульный лист эксплуатационной документации типографским способом и на корпус антенны методом наклейки.
Таблица 3 - Комплектность антенны ЛПА-2
| Наименование | Обозначение | Количество, шт. |
| Преобразователь измерительный логопериодический | ЛПА-2 | 1 |
| Кабель ВЧ (2м) | РУАБ.685661.022 | 1 |
| Штатив для установки антенны | 1 | |
| Футляр | 1 | |
| Руководство по эксплуатации | РУАБ.464671.006-РЭ | 1 |
| Паспорт | РУАБ.464671.006-ПС | 1 |
| Методика поверки | ГСИ. Антенны измерительные логопериодические ЛПА-2. Методика поверки | 1 |
| Свидетельство о первичной поверке | 1 |
приведены в пунктах 4,5,8,9 Руководства по эксплуатации.
Нормативные документы, устанавливающие требования к антеннам измерительным логопериодическим ЛПА-2
ГОСТ Р 8.574-2000 «Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц» ТУ-6685-006-31867483-11 (РУАБ.464 671.006-ТУ). Антенна измерительная логопериодическая ЛПА-2. Технические условия.
| Зарегистрировано поверок | 65 |
| Поверителей | 10 |
| Актуальность данных | 10.06.2025 |
