| Номер в госреестре | 82689-21 |
| Наименование СИ | Ротаметры |
| Обозначение типа СИ | H250 |
| Изготовитель | "Chengde Rehe-KROHNE Meters Co.", Ltd., Китай |
| Год регистрации | 2021 |
| Срок свидетельства | 17.08.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Ротаметры Н250 (далее по тексту - ротаметры) предназначены для измерений объемного расхода жидкостей, газов и пара.
Принцип действия ротаметров основан на измерении высоты подъема поплавка, перемещающегося по конической, вертикально установленной трубке, за счет движения рабочей среды. Высота перемещения поплавка линейно связана с расходом рабочей среды.
Ротаметры состоят из вертикальной трубки, в которой встроен свободно перемещающийся по вертикали поплавок (в зависимости от заказа может быть различной формы).
Измеряемая среда движется по трубке снизу-вверх, вынуждая поплавок подняться на определенную высоту в зависимости от расхода измеряемой среды.
Положение поплавка передается на индикатор магнитным или индукционным способом. Трубка ротаметров может быть изготовлена из нержавеющей стали, титана, а также иметь исполнения для продуктов питания или иметь керамический поплавок.
Ротаметры выпускаются с индикаторами расхода М8 или М40.
Ротаметры могут комплектоваться регулятором давления и предельными выключателями: один предельный выключатель (К1), два предельных выключателя (К2), один предельный герконовый выключатель (R1), два предельных герконовых выключателя (R2). В зависимости от исполнения ротаметры могут быть изготовлены в специальных версиях: высокотемпературная версия с удлинителем (НТ), версия с рубашкой обогрева (В), версия для горизонтального монтажа (Н), версия для нисходящего потока (U).
Ротаметры имеют различные присоединения к измеряемому трубопроводу:
-резьбовое (V);
-соединение по ниппель для подключения гибкого шланга или трубки (S);
- фланцевое соединение (F); асептическое соединение (А).
Заводские номера наносятся на шильдик ротаметров методом лазерной гравировки. Конструкцией ротаметров не предусмотрено нанесение знака поверки и пломбирование. Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством. Общий вид ротаметров приведены на рисунке 1.

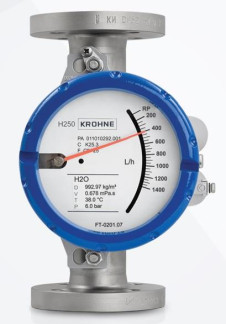

Рисунок 1 - Общий вид ротаметров
Программное обеспечение ротаметров (далее по тексту - ПО) предназначено для:
- обработки измерительной информации;
- индикации результатов измерений объемного расхода, объема жидкостей на жидкокристаллическом индикаторе (да лее по тексту - ЖКИ);
- формирование параметров выходных сигналов;
- настройки ротаметров;
- проведение диагностики ротаметра.
Метрологические характеристики нормированы с учетом влияния ПО.
Конструкция ротаметров исключает возможность несанкционированного влияния на ПО. Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений
- «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблицах 1-2.
Таблица 1 - Идентификационные данные ПО ротаметров H250 (HART)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ESK4/ESK4A |
| Номер версии (идентификационный номер) ПО | не ниже 1.5.9 |
Таблица 2 - Идентификационные данные ПО ротаметров H250 (FF,PA,T)
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | ESK4/ESK4A-FF | ESK4/ESK4A-PA | ESK4/ESK4A-T |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.0 | не ниже 1.0.0 | не ниже 1.2.0 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Диаметр условного прохода (Ду), мм | от 15 до 114 | |
| Диапазон измерений объемного расхода газа в зависимости от Ду, дм3/ч | от 35 до 500000 | |
| Диапазон измерений объемного расхода жидкостей в зависимости от Ду, дм3/ч | от 2,5 до 170000 | от 2,5 до 170000 |
| Пределы допускаемой относительной погрешности (по шкале ротаметра), % | ±1,6; ±2,5 | |
| Выходной сигнал силы постоянного тока, мА | от 4 до 20 | |
| Пределы допускаемой относительной погрешности преобразований расхода в выходной сигнал силы постоянного тока, % | 2,5 | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Максимальное давление измеряемой среды, МПа | 42* |
| Максимальная температура измеряемой среды, °С | 400 |
| Напряжение питания постоянного тока, В | от 8 до 32 |
| Рабочие условия измерений: - температура окружающей среды, °С | от -25 до +120 |
| - относительная влажность воздуха, % | от 0 до 95 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Масса, кг, не более | 140 |
| Габаритные размеры, мм, не более: - длина | 600 |
| - ширина | 370 |
| - высота | 370 |
| Средняя наработка на отказ, ч, не менее | 105 000 |
| Средний срок службы, лет, не менее | 30 |
| П р и м е ч а н и е: * - опционально до 109 МПа; |
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Ротаметр | по заказу | 1 шт. |
| Руководство по эксплуатации | 1 экз. | |
| Паспорт | 1 экз. | |
| Комплект монтажных частей | - | 1 шт. |
приведены в разделе «Принцип измерения» Руководства по эксплуатации.
Нормативные документы, устанавливающие требования ротаметрам Н250
Приказ Росстандарта от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 года № 2825 «Об утверждении государственной поверочной схемы для средств измерений объёмного и массового расходов газа»
| Зарегистрировано поверок | 16 |
| Поверителей | 3 |
| Актуальность данных | 12.05.2024 |
