| Номер в госреестре | 82111-21 |
| Наименование СИ | Микроманометры с приемником статического и динамического давления |
| Обозначение типа СИ | КПДМ-1 |
| Изготовитель | Общество с ограниченной ответственностью "ТЕСТЭЙР-М" (ООО "ТЕСТЭЙР-М"), г. Екатеринбург |
| Год регистрации | 2021 |
| Срок свидетельства | 07.07.2026 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Микроманометры с приемником статического и динамического давления КПДМ-1 (в дальнейшем - КПДМ-1), предназначены для измерений разности давлений, скорости и температуры воздушных и газовых потоков в воздуховодах и газоходах.
Принцип действия КПДМ-1 основан на измерении и преобразовании разности давлений, возникающей в приемнике статического и динамического давления, ТЭДС, возникающей в преобразователе термоэлектрическом, и индикации в цифровой форме разности давлений, температуры и рассчитанной по известному алгоритму скорости воздушного потока.
КПДМ-1 представляет собой портативный цифровой прибор с автономным питанием, в состав которого входят: блок управления и индикации, первичный пневмометрический преобразователь (ППП) с датчиком длиной до 0,5 метра. По заказу прибор может быть укомплектован сменными датчиками к ППП разной длины до 0,75 метра, первичным преобразователем термоэлектрическим (ППТ) для измерений температуры как газов, так и других сред.
Датчик сигнала (пневмометрическая трубка типа Пито диаметром 6 мм) жестко соединен через пневморазъем с ППП (микроманометр), размещенном в цилиндрическом корпусе и выполняющим функцию ручки, с помощью которой датчик удерживается в необходимом положении.
Блок управления и индикации соединяется с первичными преобразователями гибким четырехжильным электрическим кабелем длиной 1,5 метра с разъемом на конце, к этому же разъему подключаются ППТ.
Прибор снабжен функцией автоматического отключения питания, если в течение 15 минут не производится нажатие каких-либо кнопок.
Заводской номер наносится на корпус блока управления и индикации методом наклейки.
Знак поверки наносится на корпус блока управления и индикации.

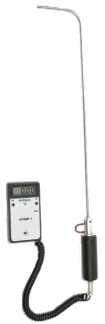

Общий вид КПДМ-1 и место пломбировки приведены на рисунке 1.
Рисунок 1 - Общий вид КПДМ-1
КПДМ-1 функционирует под управлением программного обеспечения (ПО), которое является неотъемлемой его частью. ПО выполняет следующие функции: управление работой; считывание сигнала с первичных преобразователей, формирование выходных сигналов, передача их на блок управления и визуального отображения.
Влияние ПО КПДМ-1 учтено при нормировании метрологических характеристик. Уровень защиты ПО от преднамеренных или непреднамеренных изменений «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | kpdm1v5c |
| Номер версии (идентификационный номер) ПО, не ниже | 5.0.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений разности давлений, мм вод.ст. (Па) | от -400 до 400 (от -3923 до 3923) |
| Диапазон измерений скорости воздушного потока, м/с | от 0,4 до 70,0 |
| Диапазон измерений температуры, °С(1) | от 0 до +300 |
| Пределы допускаемой абсолютной основной погрешности измерений разности давлений, мм вод.ст. | ±(0,1+0 ,05-|Р|) |
| Пределы допускаемой абсолютной основной погрешности измерений скорости воздушного потока, м/с | ±(0,1+0,05V) |
| Пределы допускаемой абсолютной основной погрешности измерений температуры, °С(1) | ±(1+0,02-1) |
| Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности | 0,5 |
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 84 до 106,7 |
| (1) При наличии в комплекте поставки ППТ Р - значение измеряемого давления, мм вод.ст. V - значение измеряемой скорости воздушного потока, м/с t - значение измеряемой температуры, °С | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Питание прибора осуществляется от сухого элемента напряжением, В | 9 |
| Габаритные размеры: - ШШ с датчиком (длина; ширина; высота), мм, не более - ППТ (длина; диаметр), мм, не более - блока управления и индикации (длина; ширина; высота), мм, не более | 900; 130; 40 500; 20 140; 80; 35 |
| Масса, кг, не более | 0,7 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от 0 до +50 98(1) от 84 до 106,7 |
| Средняя наработка на отказ, ч | 12000 |
| Средний срок службы, лет | 8 |
| (1) При 30 °С и более низких температурах без конденсации влаги | |
наносится на корпус блока управления и индикации КПДМ-1 методом печати, на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 3 - Комплект поставки
| Наименование частей | Обозначение | Количество |
| КПДМ-1 в составе: - блок управления и индикации - первичный пневмометрический преобразователь (ИЛИ) с датчиком 0,5 метра | - | 1 компл. |
| Первичный преобразователь термоэлектрический (ППТ) | - | 1 шт.* |
| Датчики к ИИП разной длины (до 0,75 метра) | - | 1 шт.* |
| Паспорт | ПС 26.51.52-001-42767796-2020 | 1 шт. |
| Руководство по эксплуатации | 42767796.265152.001 РЭ | 1 экз. |
| Методика поверки | МП 231-0080-2021 | 1 экз. |
| * В соответствии с заказом | ||
приведены в документе «Микроманометр с приемником статического и динамического давления КПДМ-1. Руководство по эксплуатации», раздел 4.
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па
Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная Приказом Росстандарта от 25.11.2019 № 2815
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ТУ 26.51.52-001-42767796-2020 Микроманометры с приемником статического и динамического давления КПДМ-1. Технические условия
