| Номер в госреестре | 81986-21 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | T-I Max HF |
| Изготовитель | "Tiger Optics, LLC", США |
| Год регистрации | 2021 |
| Срок свидетельства | 18.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы T-I Max HF (далее - газоанализаторы) предназначены для измерений объемной доли фторида водорода (HF) в воздушных средах.
Принцип действия газоанализаторов T-I Max HF - оптический, основан на спектроскопии внутрирезонаторного затухания. Метод заключается в измерении времени затухания излучения в оптическом резонаторе высокой добротности, который заполняется анализируемой пробой газовой смеси.
Генерируемое лазерное излучение поступает в резонатор и многократно отражается от расположенных внутри зеркал. Каждый раз, отражаясь от выходного зеркала, излучение частично покидает резонатор и регистрируется полупроводниковым приемником. В результате обработки поступающего с приемника сигнала определяется время затухания излучения, которое обратно пропорционально содержанию HF в анализируемой пробе газовой смеси. На входе газовой пробы в газоанализатор расположены фильтр для очистки от пыли и вентиль тонкой регулировки. Отбор пробы осуществляется газоанализатором принудительно, в непрерывном циклическом режиме. Газоанализаторы являются стационарными приборами, в состав которых входят:
- измерительный блок, включающий аппаратное и аппаратно-программное обеспечение для управления, сбора и передачи данных;
- внешний вакуумный насос, обеспечивающий вакуум, необходимый для прохождения пробы анализируемого газа через газоанализатор.
Результаты измерений выводятся на жидкокристаллический дисплей, расположенный на лицевой панели.
На лицевой панели газоанализатора расположены:
- жидкокристаллический дисплей;
- USB разъем;
- кнопка включения/выключения газоанализатора.
На задней панели газоанализатора расположены:
- USB разъем;
- разъемы для подачи анализируемой газовой смеси;
- порт Ethernet;
- порт RS-232;
- порт RS-485.
Заводской номер указывается на задней панели газоанализатора типографским методом. Общий вид средства измерений, схема пломбировки от несанкционированного доступа, место нанесения знака поверки представлены на рисунке 1 .
Место нанесения знака поверки

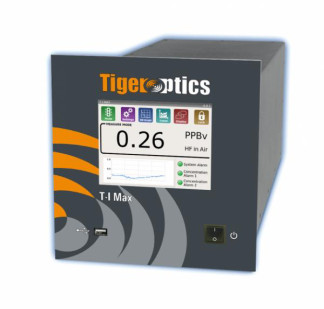

Рисунок 1 - Общий вид газоанализатора T-I Max HF
Газоанализаторы имеют встроенное программное обеспечение (ПО).
ПО осуществляет функции:
- расчет содержания определяемого компонента;
- отображение результатов измерений на дисплее;
- передачу результатов измерений по интерфейсу связи с компьютером;
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
- контроль общих неисправностей (связь, конфигурация);
- контроль архивации измерений;
- отображения результатов измерений и управления по цифровому интерфейсу RS -232 и MODBUS TCP на ПК.
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | встроенное ПО |
| Номер версии (идентификационный номер) ПО, не ниже | не ниже 1.0.7 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний объемной доли фторида водорода, млн-1 | от 0 до 2 |
| Диапазон измерений объемной доли фторида водорода, млн-1 | от 0 до 0,022 включ. св. 0,022 до 1,2 |
| Пределы допускаемой основной приведенной погрешности измерений объемной доли фторида водорода, %, в диапазоне от 0 до 0,022 млн-1 включ. | ±20 |
| Наименование характеристики | Значение |
| Пределы допускаемой основной относительной погрешности измерений объемной доли фторида водорода, %, в диапазоне св. 0,022 до 1,2 млн-1 | ±20 |
| Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности | 0,5 |
| Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды от 20 оС в пределах условий эксплуатации на каждые 10 °С, в долях от предела допускаемой основной погрешности | ±0,18 |
| Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды в пределах условий эксплуатации в долях от предела допускаемой основной погрешности | ±0,7 |
| Пределы допускаемой дополнительной погрешности от влияния содержания неизмеряемых компонентов, указанных в таблице 3, в долях от пределов допускаемой основной погрешности | ±0,17 |
| Предел допускаемого изменения выходного сигнала за 24 часа непрерывной работы, в долях от предела допускаемой основной погрешности | 0,5 |
| Нормальные условия измерений -температура окружающей среды, оС -атмосферное давление, кПа -относительная влажность, % | от 15 до 25 от 84 до 106 от 30 до 80 |
| Предельно допустимая концентрация фторида водорода в атмосферном воздухе - 0,022 млн-1 в соответствии с ГН 2.1.6.3492-17, в воздухе рабочей зоны - 0,603 млн-1 в соответствии с ГН 2.2.5.3532-18. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время прогрева, мин, не более | 60 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 90 до 250 |
| - частота переменного тока, Г ц | 50/60 |
| Масса, кг, не более | |
| - измерительный блок | 15 |
| - внешний вакуумный насос * | 6,7 |
| Габаритные размеры газоанализатора, мм, не более | |
| -длина | 600 |
| -ширина | 218 |
| -высота | 223 |
| Потребляемая мощность, ВА, не более | |
| - измерительный блок | 40 |
| - внешний вакуумный насос * | 60 |
| Условия эксплуатации: | |
| - температура окружающей среды, оС | от 10 до 40 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
| Наименование характеристики | Значение |
| Объемный расход газовой смеси на входе газоанализатора, дм3/мин, не более | 2,0 |
| Содержание неизмеряемых компонентов, млн-1, не более: | |
| - озон (О3) | 0,128 |
| - оксид углерода (СО) | 25000,0 |
| - диоксид углерода (СО2) | 1847,8 |
| - формальдегид (CH2O) | 0,44 |
| - диоксид серы (SO2) | 10,0 |
| Средний срок службы, лет | 25 |
| Средняя наработка на отказ, ч | 40000 |
| * допускается применение аналогичных вакуумных насосов, обеспечивающих требуемое давление в резонаторе измерительного блока | |
наносится на титульный лист руководства по эксплуатации (типографским методом) и на табличку на задней панели газоанализатора (методом шелкографии или типографским методом).
Таблица 4 - Комплектность газоанализатора
| Наименование | Обозначение | Количество |
| Газоанализатор | T-I Max HF | 1 шт. |
| Насос вакуумный | - | 1 шт. по запросу |
| Руководство по эксплуатации | РЭ | 1 экз. |
| Методика поверки | МП-242-2403-2020 | 1 экз. |
приведены в руководстве по эксплуатации «Газоанализаторы T-I Max HF. Руководство по эксплуатации» ред. 28.01.2021 п. № 3.9 «Начало работы».
Постановление Правительства Российской Федерации № 1847 от 16 ноября 2020 г. Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений
Приказ Федерального агентства по техническому регулированию и метрологии № 2664 от 14.12.2018 г. Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах
ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия
РД 52.04.186-89 Руководство по контролю загрязнения атмосферы
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
условия
Техническая документация фирмы «Tiger Optics, LLC», США
