| Номер в госреестре | 81919-21 |
| Наименование СИ | Калибраторы S01 |
| Обозначение типа СИ | S01 |
| Изготовитель | Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб"), Нижегородской обл., г. Саров |
| Год регистрации | 2021 |
| Срок свидетельства | 02.06.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибратор S01 (далее - калибратор) предназначен для воспроизведения величины виброускорения при проведении калибровки вибропреобразователей и виброизмерительной аппаратуры в лабораторных и полевых условиях.
Принцип действия калибратора основан на генерации механических колебаний синусоидальной формы частотой 159,2 Гц с заданными характеристиками и поддержании их постоянными во времени с помощью датчика обратной связи.
Конструктивно калибратор представляет собой портативный электродинамический вибростенд, состоящий из электромагнитной системы, специально отобранного датчика обратной связи, электронной схемы управления, аккумуляторного отсека и разъёма питания, заключённого в металлический корпус. Рабочая поверхность стола вибростенда позволяет закреплять калибруемый вибропреобразователь с помощью шпильки или специальных переходников. Маркировка калибратора, включая заводской номер, состоящий из цифр арабского алфавита, выполнена методом лазерной гравировки. Питание калибратора обеспечивается от внутреннего источника, сетевого адаптера или разъёма USB персонального компьютера.
Нанесение знака поверки на калибратор не предусмотрено.

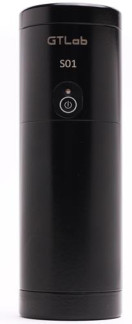

Внешний вид калибратора, схема пломбировки от несанкционированного доступа и место нанесения заводского номера представлены на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение частоты воспроизводимых колебаний, Гц | 159,2 |
| Пределы допускаемой относительной погрешности частоты воспроизводимых колебаний, % | ±1 |
| Номинальное СКЗ ускорения воспроизводимых колебаний, м/с2 | 10 |
| Пределы допускаемой относительной погрешности воспроизведения СКЗ ускорения, % | ±2 |
| Относительный коэффициент поперечных колебаний, %, не более | 5 |
| Коэффициент гармоник воспроизводимых колебаний, %, не более | 3 |
| Коэффициент влияния температуры окружающего воздуха на СКЗ ускорения воспроизводимых колебаний в рабочем диапазоне температур, %/°С | ±0,15 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от 18 до 25 80 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | 5,0±0,5 |
| Масса калибруемого вибропреобразователя, кг, не более | 0,2 |
| Время установления рабочего режима, с, не более | 5 |
| Время непрерывной работы, с, не менее | 55 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 20 °С, %, не более | от -10 до +50 80 |
| Масса, кг, не более | 0,95 |
| Габаритные размеры (диаметрхвысота), мм, не более | 58x180 |
Нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта ГТБВ. 402221.001ПС и руководства по эксплуатации ГТБВ. 402221.001РЭ типографским способом в левом верхнем углу.
Таблица 3 - Комплектность калибратора
| Наименование | Обозначение | Количество |
| Калибратор S01 | ГТБВ.402221.001 | 1 шт. |
| Калибратор S01. Паспорт | ГТБВ. 402221.001ПС | 1 шт. |
| Калибратор S01. Руководство по эксплуатации | ГТБВ. 402221.001РЭ | 1 экз. на партию |
| Калибратор S01. Методика поверки | А3009.0381.МП-2021 | |
| Аккумулятор типа АА | 4 шт. | |
| Сетевой адаптер 220/+5В, 1А | 1 шт. | |
| USB кабель «Type A(M) - Type micro B(M)» | 1 шт. | |
| Крепёжный комплект для поверяемых вибропреобразователей (определяется при заказе) | 1 шт. |
приведены в руководстве по эксплуатации ГТБВ. 402221.001РЭ, раздел 2.
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения» ГТБВ.402221.001ТУ. Калибратор S01. Технические условия
| Зарегистрировано поверок | 59 |
| Поверителей | 15 |
| Актуальность данных | 08.06.2025 |
