Назначение
Установки высоковольтные измерительные (испытательные) УПУ-21 (далее -установки) предназначены для испытания электрической прочности изоляции напряжением постоянного или переменного тока, а также для измерения тока утечки изоляции электротехнических и радиоэлектронных изделий по постоянному току.
Установки применяют при производстве и испытаниях радио- и электротехнической продукции на предприятиях, в испытательных центрах и лабораториях, ремонтных мастерских.
Описание
Установка представляет собой регулируемый высоковольтный источник напряжения постоянного и переменного тока со встроенным измерителем.
Установки выпускают в трех модификациях - УПУ-21, УПУ-21/1, УПУ-21/2, отличающиеся диапазоном выходного напряжения и диапазоном тока срабатывания защиты.
Принцип действия установок основан на преобразовании напряжения переменного тока 230 В от сети питания через повышающий трансформатор в напряжения постоянного или переменного тока, регулируемое автотрансформатором.
Измерение тока утечки осуществляется с помощью встроенного датчика тока.

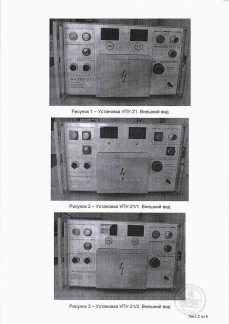

Внешний вид установок представлен на рисунках 1-3.
Схема пломбирования установок от несанкционированного доступ^^^Щ^^ем мест для нанесения знака поверки и клейма ОТК приведена в приложении, A. v/£/
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики установок представлены в таблице 1.
Таблица 1
Наименование
|
Значение
|
УПУ-21
|
УПУ-21/1
|
УПУ-21/2
|
1 Диапазоны воспроизведения выходного напряжения постоянного и переменного тока, кВ
|
от 0 до 3 от 0 до 10
|
от 0 до 2 от 0 до 5
|
от 0 до 3 от 0 до 10
|
2 Пределы допускаемой приведённой погрешности выходного напряжения постоянного и переменного тока, %
|
±4
|
±3
|
±3
|
3 Ток нагрузки, мА, не менее
|
1
|
4 Диапазон измерения тока утечки по встроенному миллиамперметру, мА
|
от 0,01 до 0,1
|
5 Пределы допускаемой приведённой погрешности при измерении тока утечки в диапазоне от 0,01 до 0,1 мА, %
|
±15
|
6 Амплитудное значение пульсации напряжения постоянного тока относительно установленного выходного напряжения на холостом ходу, %, не более
|
5
|
7 Время пропадания выходного напряжения при срабатывании защиты, с, не более
|
1
|
8 Диапазон срабатывания тока защиты, мА
|
от 10 до 50
|
от 100 до 120
|
от 100 до 120
|
9 Ток короткого замыкания выходов, мА, не менее
|
200
|
10 Мощность, потребляемая установкой от сети переменного тока напряжением 230 В частотой 50 Гц, В-A, не более
|
500
|
625
|
1250
|
11 Питание от сети переменного тока напряжением
|
(230±23) В, частотой 50 Гц
|
12 Степень защиты оболочки
|
IP20 по ГОСТ 14254-2015
|
13 Показатели надежности:
|
|
- средняя наработка на отказ, ч, не менее
|
5000
|
- средний срок службы, лет, не менее
|
5
|
14 Масса установки, кг, не более
|
38
|
32
|
37
|
15 Габаритные размеры установки, мм, не более
|
480x295x475
|
16 Рабочие условия применения:
|
|
- температура окружающего воздуха, °С
|
от 10 °С до 35 °С
|
- относительная влажность воздуха, %
|
до 80 % при температуре 25 °С
|
- атмосферное давление, кПа (мм рт. ст.)
|
от 84 до 106,7 (от 630 до 800)
|
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель установки методом офсетной печати и на титульные листы эксплуатационной документации типографским способом.
Комплектность
1 Установка высоковольтная измерительная (испытательная) УПУ-21* 1 шт.
2 Комплект монтажных частей 1 шт.
3 Комплект запасных частей 1 шт.
4 Руководство по эксплуатации 1 экз.
5 Методика поверки МП МН. 1081-2002 (на установку УПУ-21) 1 экз.
6 Методика поверки МРБ МП.1445-2005 (на установки УПУ-21/1, УПУ-21/2) 1 экз.
* Модификации по требованию заказчика
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ IEC 61010-1-2014 “Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования”;
ГОСТ 15150-69 “Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды".
ГОСТ 22261-94 “Средства измерений электрических и магнитных величин. Общие технические условия”;
ТУ РБ 100039847.061-2004 “Установки высоковольтные измерительные (испытательные) УПУ-21. Технические условия”;
МП МН. 1081 -2002 “Установка высоковольтная измерительная (испытательная) УПУ-21. Методика поверки”;
МРБ МП. 1445-2005 “Установка высоковольтная измерительная (испытательная) УПУ-21/1, УПУ-21/2. Методика поверки”.
Заключение
Установки высоковольтные измерительные (испытательные) УПУ-21 соответствуют требованиям ГОСТ IEC 61010-1-2014, ГОСТ 15150-69, ГОСТ 22261-94 и ТУ РБ 100039847.061-2004,
ТР ТС 004/2011, ТР ТС 020/2011 (декларации о соответствии № ТС BY/112 11.01. ТР004 003 10418 от 11.02.2015, № ТС BY/112 11.01. ТР004 003 10421 от 11.02.2015).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии Республики Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ. г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
ИЗГОТОВИТЕЛЬ
Открытое акционерное общество “МНИПИ", 220113, г. Минск, ул. Я. Коласа, 73.
Тел. (017)237-18-77, факс: (017)237-23-92 E-mail:oaomnipi@mail.belpak.bv; http://www.mnipi.by
Начальник научно-исследовательского центра испытаний средств измерений и техники БелГИМ
Первый заместитель генерального директора -главный инженер ОАО "МНИПИ"
ПРИЛОЖЕНИЕ А
(обязательное)
Место нанесения поверительного клейма
Рисунок А. 1 - Место нанесения поверительного клейма и клейма ОТК
(вид установок сзади)
Место нанесения знака поверки государственного поверителя
