| Номер в госреестре | 80875-20 |
| Наименование СИ | Копры маятниковые |
| Обозначение типа СИ | ГОСТ серии МИК |
| Изготовитель | Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ"), Республика Башкортостан, г. Нефтекамск |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Копры маятниковые ГОСТ серии МИК (далее - копры) предназначены для измерений энергии разрушения образцов при проведении механических испытаний образцов металлов, пластмасс, сплавов и материалов на двухопорный, одноопорный ударный изгиб (консольный изгиб) и ударное растяжение.
Принцип действия копров заключается в ударном воздействии маятника, свободно качающегося в поле силы тяжести, на испытываемый образец. Величина энергии, затраченная на разрушение образца, определяется как разность потенциальных энергий маятника в начале его движения и в точке взлета.
Конструктивно копры состоят из основания, на котором закреплена сдвоенная или одинарная вертикальная стойка. В стойке на подшипниках закреплена ось качания маятника. Маятник представляет собой штангу, в нижней части которой закреплен молот с бойком. С маятником связаны устройства отсчета (регистрации) показаний, в том числе стрелка аналоговой шкалы или датчик угла поворота, информация от которого обрабатывается и отображается на дисплее персонального компьютера и (или) на пульте оператора. На основании, в зависимости от вида испытаний, могут быть расположены опоры, зажимные губки или поперечное ярмо.
Копры выпускаются в пяти модификациях, отличающихся друг от друга максимальным номинальным значением потенциальной энергии, устройством отсчета и регистрации показаний, габаритными размерами и массой.
Копры могут оснащаться устройством торможения маятника, устройством изменения угла зарядки маятника, системой блокировки пуска маятника при открытых дверях датчиком силы, встроенным в боёк маятника, дополнительными приспособлениями (ручной податчик-центратор, автоподатчик образцов, устройство сбора осколков образцов), температурными камерами, защитным ограждением.
Копры имеют возможность дополнительного подключения системы измерительной ГОСТ-ТЕСТ (рег. № 75946-19).
Структура условного обозначения копров:
Копер маятниковый ГОСТ серии МИК-X.Y-A.K.V,
где Х - наибольшее значение потенциальной энергии, Дж (см. таблицы 2-9);
Y - механизм управления взведением маятника:
1-ручное управление;
2-электромеханическое управление.
А - вид устройства отсчета и регистрации:
1- аналоговая шкала;
2- пульт оператора;
3- персональный компьютер.
К - вид исполнения:
1-одностоечное исполнение;
2-двухстоечное исполнение.
V - Вид устройства фиксации угла зарядки маятника:
1- жестко установленный угол взведения;
2- свободно задаваемый угол взведения
Общий вид копров маятниковых ГОСТ серии МИК показан на рисунках 1-5

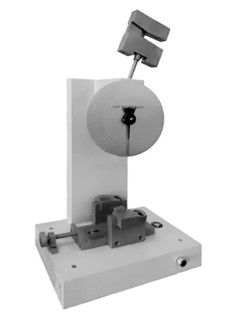

Рисунок 1 - Общий вид копров маятниковых Рисунок 2 - Общий вид копров маятниковых ГОСТ серии МИК модификации МИК-50 ГОСТ серии МИК модификации МИК-50 (5,5;
(5,5; 25). Y-1.K.V I
Рисунок 3 - Общий вид копров маятниковых Рисунок 4 - Общий вид копров маятниковых ГОСТ серии МИК модификации МИК-150 ГОСТ серии МИК модификации МИК-150 (300; (300; 450). Y-1.KV 450; 750; 900). 2-1.1.V
Рисунок 5 - Общий вид копров маятниковых ГОСТ серии МИК модификации МИК-150 (300;
450; 750; 900). 2-2.2.V
Для ограничения доступа в целях несанкционированной настройки и вмешательства производится опломбирование посредством нанесения специальной наклейки на корпус испытательной машины и нанесением специальной краски на винт механической защелки, регулировочный контргруз.
Схема пломбировки от несанкционированного доступа представлена на рисунке 6.
1л ОПЛОМБИРОВАНО!
НЕ ВСКРЫВАТЬ!
q ; при попытке вскрытия нарушается целостность пломбы
О !
О !
О ' _ _
^ j ДАТА ПОДПИСЬ
Рисунок 6 - Схема пломбировки от несанкционированного доступа
Программное обеспечение «GOST_TEST.EXE» разработано специально для копров и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Программное обеспечение защищено от несанкционированного доступа ключом электронной защиты. Уровень защиты программного обеспечения «Средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1 - Идентификационные данные программного обеспечения_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «GOST TEST.EXE» |
| Номер версии (идентификационный номер ПО) | не ниже 2.0 |
| Цифровой идентификатор ПО | 7FB21F84 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики модификации MHK-5,5.Y.-A.K.V
| Наименование характеристики | Значение | |||||||
| Наибольшее значение потенциальной энергии маятника, Дж | 5,5 | |||||||
| Номинальное значение потенциальной энергии маятника, Дж | * о" | 1,0* | 2,0* | 2,5* | 2,75* | 4,0* | 5,0* | * 5 |
| Пределы допускаемой относительной погрешности измерений потенциальной энергии, % | ±0,5 | |||||||
| Диапазон измерений энергии, Дж | от 0,05 до 0,40 | от 0,10 до 0,80 | от 0,20 до 1,60 | от 0,25 до 2,00 | от 0,275 до 2,200 | от 0,40 до 3,20 | от 0,50 до 4,00 | от 0,55 до 4,4 |
| Пределы допускаемой абсолютной погрешности измерений энергии, Дж | ±0,005 | ±0,010 | ±0,020 | ±0,025 | ±0,0275 | ±0,040 | ±0,050 | ±0,055 |
| Потеря энергии при свободном качании маятника за половину полного колебания, не более, % | ||||||||
| по методу Шарпи | 2,0 | 1,0 | - | 0,5 | ||||
| по методу Изода | - | 2,0 | 1,0 | 0,5 | ||||
| по методу ударного растяжения | - | - | 1,0 | - | - | 0,5 | - | |
| * По заказу | ||||||||
Таблица 3 - Метрологические характеристики модификации MHK-25.Y-A.K.V
| Наименование характеристики | Значение | ||||||||||||
| Наибольшее значение потенциальной энергии маятника, Дж | 25 | ||||||||||||
| Номинальное значение потенциальной энергии маятника, Дж | 0,5* | 1,0* | 2,0* | 2,5* | 2,75* | 4,0* | 5,0* | 5,5* | 7,5* | 11,0* | 15,0* | 22,0* | 25,0* |
| Пределы допускаемой относительной погрешности измерений потенциальной энергии, % | ±0,5 | ||||||||||||
| Диапазон измерений энергии, Дж | от 0,05 до 0,40 | от 0,10 до 0,80 | от 0,20 до 1,60 | от 0,25 до 2,00 | от 0,275 до 2,200 | от 0,40 до 3,20 | от 0,50 до 4,00 | от 0,55 до 4,40 | от 0,75 до 6,00 | от 1,10 до 8,80 | от 1,50 до 12,00 | от 2,20 до 17,60 | от 2,50 до 20,00 |
| Пределы допускаемой абсолютной погрешности измерений энергии, Дж | ±0,005 | ±0,010 | ±0,020 | ±0,025 | ±0,0275 | ±0,040 | ±0,050 | ±0,055 | ±0,075 | ±0,110 | ±0,150 | ±0,220 | ±0,250 |
| Потеря энергии при свободном качании маятника за половину полного колебания, не более, % | |||||||||||||
| по методу Шарпи | 2,0 | 1,0 | - | 0,5 | - | 0,5 | - | 0,5 | - | ||||
| по методу Изода | - | 2,0 | 1,0 | 0,5 | |||||||||
| по методу ударного растяжения | - | - | 1,0 | - | - | 0,5 | - | - | 0,5 | - | 0,5 | - | |
| * По заказу | |||||||||||||
Таблица 4 - Метрологические характеристики копров модификации MMK-50.Y-A.K.V
| Наименование характеристики | Значение | ||||||||||||||
| Наибольшее значение потенциальной энергии маятника, Дж | 50,0 | ||||||||||||||
| Номинальное значение потенциальной энергии маятника, Дж | 0,5* | 1,0* | 2,0* | 2,5* | 2,75* | 4,0* | 5,0* | 5,5* | 7,5* | 11,0* | 15,0* | 22,0* | 25,0* | 44,0* | 50,0* |
| Пределы допускаемой относительной погрешности измерений потенциальной энергии, % | ±0,5 | ||||||||||||||
| Диапазон измерений энергии, Дж | от 0,05 до 0,40 | от 0,10 до 0,80 | от 0,20 до 1,60 | от 0,25 до 2,00 | от 0,275 до 2,200 | от 0,40 до 3,20 | от 0,50 до 4,00 | от 0,55 до 4,40 | от 0,75 до 6,00 | от 1,10 до 8,80 | от 1,50 до 12,00 | от 2,20 до 17,60 | от 2,50 до 20,00 | от 4,40 до 35,20 | от 5.00 до 40.00 |
| Пределы допускаемой абсолютной погрешности измерений энергии, Дж | ±0,005 | ±0,010 | ±0,020 | ±0,025 | ±0,0275 | ±0,040 | ±0,050 | ±0,055 | ±0,075 | ±0,110 | ±0,150 | ±0,220 | ±0,250 | ±0,44 | ±0,500 |
Продолжение таблицы 4
| Наименование характеристики | Значение | ||||||||||||
| Номинальное значение потенциальной энергии маятника, Дж | 0,5* | 1,0* | 2,0* | 2,5* | * 5 г--, 2, | 4,0* | 5,0* | 5,5* | 7,5* | 11,0* | 15,0* | * О, cn" 2 | * о о" 5 * о, 4 * о, in 2 |
| Потеря энергии при свободном качании маятника за половину полного колебания, не более, % | |||||||||||||
| по методу Шарпи | 2,0 | 1,0 | - | 0,5 | - | 0,5 | - | 0,5 | - | 0,5 | |||
| по методу Изода | - | 2,0 | 1,0 | 0,5 | |||||||||
| по методу ударного растяжения | - | - | 1,0 | - | - | 0,5 | - | - | 0,5 | - | 0,5 | - | 0,5 |
| * По заказу | |||||||||||||
Таблица 5 - Метрологические характеристики модификации MnK-150.Y.-A.K.V
| Наименование характеристики | Значение | ||
| Наибольшее значение потенциальной энергии маятника, Дж | 150,0 | ||
| Номинальное значение потенциальной энергии маятника, Дж | 50* | 100* | 150* |
| Пределы допускаемой относительной погрешности измерений потенциальной энергии, % | ±0,5 | ||
| Диапазон измерений энергии, Дж | от 5 до 40 | от 10 до 80 | от 15 до 120 |
| Пределы допускаемой абсолютной погрешности измерений энергии, Дж | ±0,5 | ±1,0 | ±1,5 |
| Потеря энергии при свободном качании маятника за половину полного колебания, не более, % | 0,5 | ||
| * По заказу | |||
Таблица 6 - Метрологические характеристики копров модификации MMK-300.Y.-A.K.V
| Наименование характеристики | Значение | |||||
| Наибольшее значение потенциальной энергии маятника, Дж | 300,0 | |||||
| Номинальное значение потенциальной энергии маятника, Дж | 100* | 150* | 165* | 200* | 250* | 300* |
| Пределы допускаемой относительной погрешности измерений потенциальной энергии, % | ±0,5 | |||||
| Диапазон измерений энергии, Дж | от 10 до 80 | от 15 до 120 | от 16,5 до 198 | от 20 до 160 | от 25 до 200 | от 30 до 240 |
| Пределы допускаемой абсолютной погрешности измерений энергии, Дж | ±1,0 | ±1,5 | ±1,65 | ±2,0 | ±2,5 | ±3,0 |
| Потеря энергии при свободном качании маятника за половину полного колебания, не более, % | 0,5 | |||||
| * По заказу | ||||||
Таблица 7 - Метрологические характеристики копров модификации MMK-450.Y.-A.K.V
| Наименование характеристики | Значение | |||||||
| Наибольшее значение потенциальной энергии маятника, Дж | 450,0 | |||||||
| Номинальное значение потенциальной энергии маятника, Дж | 100* | 150* | 165* | 200* | 250* | 300* | 406* | 450* |
| Пределы допускаемой относительной погрешности измерений потенциальной энергии, % | ±0,5 | |||||||
| Диапазон измерений энергии, Дж | от 10 до 80 | от 15 до 120 | от 16,5 до 198 | от 20 до 160 | от 25 до 200 | от 30 до 240 | от 40,6 до 324,8 | от 45 до 360 |
| Пределы допускаемой абсолютной погрешности измерений энергии, Дж | ±1,0 | ±1,5 | ±1,65 | ±2,0 | ±2,5 | ±3,0 | ±4,06 | ±4,5 |
| Потеря энергии при свободном качании маятника за половину полного колебания, не более, % | 0,5 | |||||||
| * По заказу | ||||||||
Таблица 8 - Метрологические характеристики копров модификации MMK-750.Y.-A.K.V
| Наименование характеристики | Значение | |||||||
| Наибольшее значение потенциальной энергии маятника, Дж | 750,0 | |||||||
| Номинальное значение потенциальной энергии маятника, Дж | 250* | 300* | 406* | 450* | 500* | 542* | 600* | 750* |
| Пределы допускаемой относительной погрешности измерений потенциальной энергии, % | ±0,5 | |||||||
| Диапазон измерений энергии, Дж | от 25 до 200 | от 30 до 240 | от 40,6 до 324,8 | от 45 до 360 | от 50 до 400 | от 54,2 до 433,6 | от 60 до 480 | от 75 до 600 |
| Пределы допускаемой абсолютной погрешности измерений энергии, Дж | ±2,5 | ±3,0 | ±4,06 | ±4,5 | ±5,0 | ±5,42 | ±6,0 | ±7,5 |
| Потеря энергии при свободном качании маятника за половину полного колебания, не более, % | 0,5 | |||||||
| * По заказу | ||||||||
Таблица 9 - Метрологические характеристики копров модификации MMK-900.Y.-A.K.V
| Наименование характеристики | Значение | ||||||
| Наибольшее значение потенциальной энергии маятника, Дж | 900,0 | ||||||
| Номинальное значение потенциальной энергии маятника, Дж | 450* | 500* | 542* | 600* | 750* | 800* | 900* |
| Пределы допускаемой относительной погрешности измерений потенциальной энергии, % | ±0,5 | ||||||
| Диапазон измерений энергии, Дж | от 50 до 400 | от 54,2 до 433,6 | от 60 до 480 | от 75 до 600 | от 50 до 400 | от 80 до 640 | от 90 до 720 |
| Пределы допускаемой абсолютной погрешности измерений энергии, Дж | ±5,0 | ±5,42 | ±6,0 | ±7,5 | ±5,0 | ±8,0 | ±9,0 |
| Потеря энергии при свободном качании маятника за половину полного колебания, не более, % | 0,5 | ||||||
| * По заказу | |||||||
Таблица 10 - Скорость движения маятника в момент удара по методу Шарпи
| Модификация копров | Номинальное значение потенциальной энергии маятника, Дж | Диапазон воспроизводимых скоростей движения маятника в момент удара, м/с | Номинальное значение скорости движения маятника в момент удара и допустимое отклонение, м/с | |
| металлы | пластмассы | |||
| MMK-5,5.Y.C-A.KV | 0,5; 1,0; 2,0; 2,5; 4,0; 5,0 | от 1,5 до 3,0 | 3,00±0,25 | 2,90±0,05 |
| MMK-25.Y.C-A.K.V | 0,5; 1,0; 2,0; 2,5; 4,0; 5,0 | 3,00±0,25 | 2,90±0,05 | |
| 7,5; 15,0; 25,0 | от 1,5 до 4,0 | 4,00±0,25 | 3,80±0,05 | |
| MMK-50.Y.C-A.K.V | 0,5; 1,0; 2,0; 2,5; 4,0; 5,0 | от 1,5 до 3,0 | 3,00±0,25 | 2,90±0,05 |
| 7,5; 15,0; 25,0 | от 1,5 до 4,0 | 4,00±0,25 | 3,80±0,05 | |
| 50,0 | от 1,5 до 5,0 | 4,00±0,25 5,0±0,5 | ||
| MMK-150.Y.C-A.K.V | 50,0 | от 1,5 до 5,0 | 4,00±0,25 5,0±0,5 | 3,80±0,05 |
| 100;150 | от 2,6 до 5,0 | 5,0±0,5 | 5,0±0,5 | |
| MMK-300.Y.C-A.K.V | 100,0; 150,0; 165,0; 200,0; 250,0; 300,0 | от 2,6 до 5,0 | 5,0±0,5 | 5,0±0,5 |
| MMK-450.Y.C-A.K.V | 100,0; 150,0; 165,0; 200,0; 250,0; 300,0; 406,0; 450,0 | от 2,6 до 5,0 | 5,0±0,5 | 5,0±0,5 |
| MMK-750.Y.C-A.K.V | 250,0; 300,0; 406,0; 450,0; 500,0; 542,0; 600,0; 750,0 | от 2,6 до 5,0 | 5,0±0,5 | 5,0±0,5 |
| MMK-900.Y.C-A.K.V | 450,0; 500,0; 542,0; 600,0; 750,0; 800,0; 900,0 | от 2,6 до 5,0 | 5,0±0,5 | 5,0±0,5 |
Таблица 11 - Скорость движения маятника в момент удара по методу Изода
| Модификация копров | Номинальное значение потенциальной энергии маятника, Дж | Диапазон воспроизводимых скоростей движения маятника в момент удара, м/с | Номинальное значение скорости движения маятника в момент удара и допустимое отклонение, м/с |
| MMK-5,5.Y.C-A.K.V | 1,0; 2,75; 5,5 | от 1,5 до 3,5 | 3,50±0,35 |
| МИК-25Т.С-А.К^ | 1,0; 2,75; 5,5; 11,0; 22,0 | ||
| МИК-50Т.С-А.К^ | 1,0; 2,75; 5,5; 11,0; 22,0; 44,0 |
Таблица 12 - Скорость движения маятника в момент удара по методу ударного растяжения
| Модификация копров | Номинальное значение потенциальной энергии маятника, Дж | Диапазон воспроизводимых скоростей движения маятника в момент удара, м/с | Номинальное значение скорости движения маятника в момент удара и допустимое отклонение, м/с |
| МИК-5,5^.С-А.К^ | 2,0; 4,0 | от 1,5 до 2,9 | 2,90±0,29 |
| МИК-25Т.С-А.К^ | 2,0; 4,0 | от 1,5 до 2,9 | 2,90±0,29 |
| 7,5; 15,0; 25,0 | от 1,5 до 3,8 | 3,80±0,38 | |
| МИК-50Т.С-А.К^ | 2,0; 4,0 | от 1,5 до 2,9 | 2,90±0,29 |
| 7,5; 15,0; 25,0; 50,0 | от 1,5 до 3,8 | 3,80±0,38 |
Таблица 13 - Основные технические характеристики
| Наименование характеристики | и д о Мо | жкация | ||||||
| МИК- 5,5.Y.C- A.K.V | МИК- 25.Y.C- A.K.V | МИК- 50.Y.C- A.K.V | МИК- 150.Y.C- A.KV | МИК- 300.Y.C- A.KV | МИК- 450.Y.C- A.R.V | МИК- 750.Y.C- A^.V | МИК- 900.Y.C- A^.V | |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 1150 900 1100 | 2300 800 2100 | 2500 1200 2500 | |||||
| Масса, кг, не более | 300 | 1500 | 2500 | |||||
| Потребляемая мощность, кВт, не более | 0,25 | 0,75 | 1,50 | |||||
Продолжение таблицы 13
| Наименование характеристики | Модификация | |||||||
| МИК- 5,5.Y.C- A.K.V | МИК- 25.Y.C- A.R.V | МИК- 50.Y.C- A.KV | МИК- 150.Y.C- A.KV | МИК- 300.Y.C- A.KV | МИК- 450.Y.C- A.KV | МИК- 750.Y.C- A^.V | МИК- 900.Y.C- A^.V | |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +15 до +35 80 | |||||||
| Параметры электрического питания: - напряжение питания переменного тока, В | 230+14-2з | 400+24-4о | ||||||
| - частота питающего напряжения, Г ц | 50±1 | |||||||
| Средняя наработка на отказ, ч, не менее | 20000 | |||||||
| Полный средний срок службы, лет, не менее | 15 | |||||||
наносится типографским способом на титульный лист паспорта.
Таблица 14 - Комплектность копров маятниковых ГОСТ серии МИК
| Наименование | Обозначение | Количество |
| Копер маятниковый ГОСТ серии МИК | - | 1 шт. |
| Оснастка | - | По заказу |
| Дополнительное оборудование | - | По заказу |
| Руководство по эксплуатации | МИК.Х.01.РЭ* | 1 экз. |
| Паспорт | МИК.Х.01.ПС* | 1 экз. |
| Методика поверки | МП АПМ 53-20 | 1 экз. |
| * - Х - обозначение модификации | ||
осуществляется по документу МП АПМ 53-20 «ГСИ. Копры маятниковые ГОСТ серии МИК. Методика поверки», утверждённому ООО «Автопрогресс-М» «25» августа 2020 г Основные средства поверки:
- рабочий эталон 2-го разряда по Государственной поверочной схеме для средств измерений силы, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 - динамометры, ПГ 5 ±0,24;
- квадрант оптический КО-60М (рег. № 26905-04).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационной документации.
ТУ4271-003-0264073386-2018 «Копры маятниковые ГОСТ серии МИК. Технические условия»
