| Номер в госреестре | 80213-20 |
| Наименование СИ | Генераторы сигналов произвольной формы |
| Обозначение типа СИ | AWG70000B |
| Изготовитель | Компания "Tektronix, Inc.", США |
| Год регистрации | 2020 |
| Срок свидетельства | 23.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы сигналов произвольной формы серии AWG70000B (далее - генераторы) предназначены для воспроизведения электрических высокочастотных сигналов стандартной и произвольной формы.
Принцип действия генераторов основан на прямом цифровом синтезе сигналов заданной формы, их преобразовании в аналоговую форму цифро-аналоговым преобразователем (ЦАП), усилении по напряжению и мощности в выходном тракте. Сигналы различных форм и стандартов хранятся во внутренней памяти или формируются пользователем, в том числе путем импорта моделей сигналов, созданных в программных приложениях общего пользования (MATLAB, Excel и др.).
Синхронизация воспроизводимых сигналов осуществляется от внутреннего опорного генератора или от внешнего источника.
Серия AWG70000B включает в себя две модификации AWG70001B и AWG70002B, отличающиеся количеством выходных измерительных каналов (1 и 2 соответственно) и частотой дискретизации сигналов. Измерительный канал содержит прямой и инверсный аналоговые выходы, а также два выхода (прямой и инверсный) маркерных сигналов прямоугольной формы. Модификация AWG70001B имеет опцию AC (по заказу) для генерации высокочастотного гармонического сигнала. Генераторы имеют также вход и выход сигнала синхронизации, входы/выходы сигналов тактовой частоты и входы триггера.
Генераторы снабжены цветным сенсорным дисплеем. Управление режимами работы и параметрами измерений производится вручную с лицевой панели, либо дистанционно по интерфейсам USB, LAN (Ethernet).

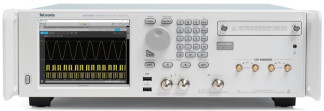

Конструктивно генераторы выполнены в виде моноблока в настольном исполнении. Общий вид генераторов с указанием места нанесения знака утверждения типа и знака поверки показан на рисунке 1, вид задней панели - на рисунке 2. Фрагмент задней панели с идентификационным стикером и схемой пломбирования от несанкционированного доступа представлен на рисунке 3.
Программное обеспечение, установленное на внутренний контроллер с операционной системой Windows, служит для управления режимами работы и функциями генераторов, его метрологически значимая часть выполняет функции задания формы, амплитудно-частотных и временных параметров воспроизводимых сигналов.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | AWG70000B Series Software |
не ниже v7.1.0170
Метрологические и технические характеристики представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Количество аналоговых каналов (прямой и инверсный выходы) | |
| - AWG70001B | 1 |
| - AWG70002B | 2 |
| Количество маркерных каналов (прямой и инверсный выходы) | |
| - AWG70001B | 2 |
| - AWG70002B | 4 |
| Максимальная частота дискретизации ЦАП, ГГ ц | |
| - AWG70001B | 50 |
| - AWG70002B | 25 |
| Разрешение ЦАП, бит | |
| - при отключенных маркерных выходах | 10 |
| - при активном одном маркере канала | 9 |
| - при активных двух маркеров канала | 8 |
| Максимальное количество шагов последовательности (опция SEQ) | 16383 |
| Параметры синхронизации | |
| Частота опорного генератора, МГц | 10 |
| Пределы допускаемой относительной погрешности частоты опорного генератора при выпуске из производства или после подстройки при температуре от 0 до 50 °С | ±110'6 |
| Пределы допускаемого относительного дрейфа частоты опорного генератора за один год | ±110'6 |
| Выходное сопротивление на выходе синхронизации, Ом | 50 |
| Уровень мощности сигнала на выходе синхронизации, дБм 1) | 4 ±2 |
| Входное сопротивление на входе синхронизации, Ом | 50 |
| Номинальное значение частоты на входе синхронизации, МГц | 10 ±40 10-6 |
| Номинальный уровень мощности сигнала на входе синхронизации, дБм | ±5 |
| Параметры аналоговых выходов | |
| Диапазон частот, ГГц | |
| - AWG70001B | от 0 до 15 |
| - AWG70002B | от 0 до 10 |
| Выходное сопротивление, Ом | |
| - однополярное подключение | 50 |
| - дифференциальное подключение | 100 |
| Диапазон установки амплитуды напряжения, В п-п | |
| - однополярное подключение | от 0,025 до 0,5 |
| - дифференциальное подключение | от 0,05 до 1,0 |
| Разрешение по уровню напряжения, мВ | 1 |
| Пределы допускаемой относительной погрешности установки постоянного напряжения U, В 2) | (0,02 U + 0,001) |
| 1) здесь и далее дБм обозначает уровень сигнала в дБ относительно 1 мВт 2) при температуре от 20 до 30 °С после автоподстройки | |
| 1 | 2 |
| Длительность фронта/среза сигнала прямоугольной формы, пс, не более 1,2) | |
| - AWG70001B | 27 |
| - AWG70002B | 22 |
| Неравномерность амплитудно-частотной характеристики, дБ, не более 1) | |
| - AWG70001B, AWG70002B на частотах до 10 ГГц включ. | ±1,8 |
| - AWG70001B на частотах св. 10 до 15 ГГц включ. | от - 3,0 до +1,8 |
| Параметры маркерных выходов | |
| Выходное сопротивление, Ом | 50 |
| Диапазон установки нижнего и верхнего уровней напряжения, В | от -1,4 до +1,4 |
| Диапазон установки амплитуды напряжения, В п-п 3) | от 0,5 до 1,4 |
| Пределы допускаемой абсолютной погрешности установки нижнего и верхнего уровней постоянного напряжения Um, В | ±(0,1 •Цм + 0,05) |
| Минимальная длительность импульсов, пс | 80 |
| Длительность фронта/среза импульсов, пс, не более | 35 1,2) |
| Параметры выхода “AC” (опция для AWG70001B) | |
| Выходное сопротивление, Ом | 50 |
| Диапазон частот, ГГц | от 0,01 до 18 |
| Диапазон установки уровня мощности, дБм 4) | |
| - на частоте 1 ГГ ц | от -70 до +25 |
| - на частотах 11 и 13 ГГ ц | от -77 до +18 |
| - на частоте 14 ГГц | от -90 до +20 |
| - на частоте 18 ГГ ц | от -90 до +18 |
| Пределы допускаемой относительной погрешности установки уровня мощности, дБ 4) | |
| - на частоте 1 ГГ ц | ±0,5 |
| - на частотах 11 и 14 ГГ ц | ±1,5 |
| 1) типовые справочные значения 2) по уровням (20/80) % от амплитуды напряжения при максимальной частоте дискретизации 3) разность верхнего и нижнего уровней напряжения сигнала 4) на фиксированных частотах, для которых выполняется автоподстройка | |
Таблица 3 - Основные технические характеристики
| Т ип высокочастотных соединителей | SMA(f) |
| Напряжение сети питания частотой 50 Гц, В | от 100 до 240 |
| Потребляемая мощность, Вт, не более | 500 |
| Габаритные размеры, мм | 603 х 461 х 154 |
| Масса без упаковки, кг, не более | |
| - AWG70001B без опции AC, AWG70002B | 16,8 |
| - AWG70001B с опцией AC | 17,5 |
| Рабочие условия применения | |
| - температура окружающего воздуха, °C | от 0 до 50 |
| - относительная влажность воздуха, % | |
| - при температуре до 30 °C включ. | от 5 до 90 |
| - при температуре св. 30 °C | от 5 до 45 (без конденсации) |
наносится на лицевую панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
представлена в таблице 5.
Таблица 5 - Комплектность генераторов
| Наименование и обозначение | Кол-во |
| Генератор сигналов произвольной формы серии AWG70000B, модификация AWG70001B/AWG70002B | 1 шт. |
| Опция AC для модификации AWG70001B | по заказу |
| Нагрузка оконечная согласованная (терминатор) SMA(m) | 2 шт. на канал 1) |
| Кабель сетевой | 1 шт. |
| Манипулятор «мышь» USB | 1 шт. |
| Миниатюрная клавиатура USB | 1 шт. |
| Руководство по эксплуатации 071-3601-00R | 1 шт. |
| Методика поверки AWG70000B/MП-2020 | 1 шт. |
| 1) дополнительно 1 шт. для опции AC | |
осуществляется по документу AWG70000B/Mn-2020 «ГСИ. Генераторы сигналов произвольной формы серии AWG70000B. Методика поверки», утвержденному АО «АКТИ-Мастер» 22.07.2020 г.
Основные средства поверки:
- частотомер универсальный Tektronix FCA3000, регистрационный номер в Федеральном информационном фонде 51532-12;
- стандарт частоты рубидиевый FS 725, регистрационный номер в Федеральном информационном фонде 31222-06;
- мультиметр Keithley 2000; регистрационный номер в Федеральном информационном фонде 75241-19;
- осциллограф цифровой DPO7254C, регистрационный номер в Федеральном информационном фонде 53104-13;
- генератор сигналов произвольной формы AFG3252C; регистрационный номер в Федеральном информационном фонде 53102-13;
- анализатор спектра в реальном масштабе времени RSA5115B, регистрационный номер в Федеральном информационном фонде 59499-14.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится лицевую панель корпуса генераторов в виде наклейки и/или на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГСИ. Государственная поверочная схема для средств измерений времени и частоты (приказ Росстандарта от 31.07.2018 г. № 1621)
