| Номер в госреестре | 79640-20 |
| Наименование СИ | Системы измерительные |
| Обозначение типа СИ | ЭксДи |
| Изготовитель | Общество с ограниченной ответственностью "ЭКСДИ" (ООО "ЭКСДИ"), г. Краснодар |
| Год регистрации | 2020 |
| Срок свидетельства | 20.11.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерительные ЭксДи (далее - системы) предназначены для измерений максимальной амплитуды напряжения повторяющихся частичных разрядов в изоляции высоковольтного электрооборудования.
Принцип действия систем основан на регистрации высокочастотных сигналов с последующей обработкой сигнала аналого-цифровым преобразователем и его передачей в персональный компьютер (ПК).
Системы выпускаются в двух модификациях ЭксДи СПЧР и ЭксДи ППЧР, различающихся между собой конструктивным исполнением.
Система ЭксДи СПЧР состоит из блока сбора данных, включая измеритель частичных разрядов (ЧР), распределительной коробки, трех емкостных датчиков частичных разрядов ДЧ, и программного обеспечения (ПО), установленного на блоке управления (ПК, ноутбук).
Блок сбора данных, включая измеритель ЧР (в основе - блок PDScope Techimp), системы ЭксДи СПЧР смонтирован в окрашенном металлическом корпусе.
Система ЭксДи ППЧР состоит из блока сбора данных, включая измеритель ЧР (в основе
- блок PDScope Techimp), распределительной коробки, трех емкостных датчиков частичных разрядов ДЧ и штатных измерительных кабелей.
Блок сбора данных, включая измеритель ЧР, системы ЭксДи ППЧР смонтирован в переносном кейсе из пластикового корпуса.
Датчики являются пассивными элементами, фильтрами высоких частот.
В системах блок сбора данных включает в себя измеритель ЧР (PDScope Techimp), автоматический выключатель, понижающий трансформатор, блок питания.
Считывание базы данных сигналов, поступающих от емкостных датчиков ДЧ, производится по команде оператора. Считывание базы данных и измерение сигналов частичных разрядов может проводиться как автоматически с определенной периодичностью, так и вручную. При регистрации в памяти измерителя сохраняется дата, время и значения сигналов ЧР.
Системы управляются посредством Ethernet соединения по протоколу связи TCP/IP.
Имеется три входных канала для регистрации ЧР измерителя, они равноценны и независимы друг от друга, имеют идентичное входное сопротивление 50 Ом. Для синхронизации напряжения применяется вход «Синхронизация».
Обобщенная блок-схема функционирования систем ЭксДи приведена на рисунке 1.
Общий вид систем измерительных ЭксДи СПЧР и ЭксДи ППЧР с указанием мест пломбировки от несанкционированного доступа и местом нанесения знака поверки приведён на рисунках 2-4.
Общий вид емкостных датчиков ДЧ приведён на рисунке 5.

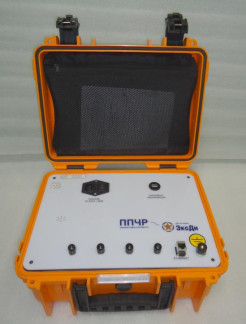

Рисунок 2 - Общий вид блока сбора данных, включая измеритель ЧР, систем измерительных ЭксДи ППЧР
Рисунок 5 - Общий вид емкостных датчиков ДЧ Программное обеспечение
Системы имеют внешнее программное обеспечение (ПО).
Внешнее ПО устанавливается на персональный компьютер (ноутбук), предусматривает различные экранные формы отображения информации и предназначено для сбора информации с системы, хранения и представления пользователю.
Внешнее ПО не является метрологически значимым.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий». Таблица 1 - Идентификационные данные программного обеспечения.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование внешнего ПО | - |
| Номер версии (идентификационный номер) внешнего ПО | Не ниже 1.09.10 |
| Цифровой идентификатор ПО | - |
аблица 2 - Метрологические характеристики систем
| Наименование характеристики | Значение |
| Диапазон измерений максимальной амплитуды напряжения повторяющихся частичных разрядов, В | от 0,05 до 5,0 |
| Пределы допускаемой относительной погрешности измерений максимальной амплитуды напряжения повторяющихся частичных разрядов, % | ±25 |
| Частотный диапазон импульсов напряжения, МГц | от 0,1 до 5,0 |
| Таблица 3 - Основные технические характеристики систем | |
| Наименование характеристики | Значение |
| Полоса пропускания, МГц | от 0,016 до 30,0 |
| Чувствительность по напряжению измеряемых импульсов ЧР, В | от 0,01 до 5,0 |
| Параметры электрического питания: - напряжение переменного тока, В - номинальная частота переменного тока, Гц | 220±22 50 |
| Тип разъема входов блока сбора данных систем и выхода емкостных датчиков | BNC |
| Габаритные размеры устройства обработки и сбора данных систем ЭксДи модификации СПЧР, включая измеритель ЧР, мм - длина - ширина - высота | 600±50 250 600±50 |
| Габаритные размеры устройства обработки и сбора данных систем ЭксДи модификации ППЧР, включая измеритель ЧР, мм - длина - ширина - высота | 365±50 295±50 170±50 |
| Габаритные размеры емкостных датчиков ДЧ, мм - диаметр | 130±50 |
| - высота | 250±100 |
| Масса, кг, не более: - устройства обработки и сбора данных системы ЭксДи СПЧР | 25 |
| - устройства обработки и сбора данных системы ЭксДи ППЧР | 8,5 |
| - одного емкостного датчика со штатным кабелем | 5 |
| Количество емкостных датчиков ДЧ | 3 |
| Количество измерительных каналов | 3 |
| Количество каналов для синхронизации | 1 |
| Номинальное напряжение емкостных датчиков ДЧ, кВ | 6; 12; 24 |
| Электрическая емкость датчиков ДЧ, пФ | от 470 до 1200 |
| Условия эксплуатации: - температура окружающей среды, °С | от +5 до +50 |
| - относительная влажность воздуха при температуре +25 °C, %, не более | 95 |
| - атмосферное давление, кПа | от 87 до 106 |
наносится на титульный лист руководства по эксплуатации типографским способом, на лицевую панель блока обработки и сбора данных - в виде наклейки.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Системы измерительные ЭксДи | - | 1 шт. |
| Кабель измерительный | - | 1 шт. (длина 10 м) |
| Диск с ПО | - | 1 шт. |
| Паспорт - модификация СПЧР | СПЧР-95083768-001ПС | 1 экз. |
| - модификации ППЧР | ППЧР-95083768-001ПС | 1 экз. |
| Методика поверки | МП 206.1-147-2019 | 1 экз. |
| Руководство по эксплуатации - модификация СПЧР | СПЧР-95083768-001РЭ | 1 экз. |
| - модификации ППЧР | ППЧР-95083768-001РЭ | 1 экз. |
осуществляется по документу МП 206.1-147-2019 «Системы измерительные ЭксДи. Методика поверки», утвержденному ФГУП «ВНИИМС» 28 ноября 2019 г.
Основные средства поверки:
генератор цифровой сигналов специальной формы AFG-73051 (регистрационный номер в Федеральном информационном фонде 53065-13);
осциллограф цифровой запоминающий LeCroy WaveJet 352 (регистрационный номер в Федеральном информационном фонде 32488 -06);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на лицевую поверхность блока обработки и сбора данных в виде наклейки.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 12.2.091-2012 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1 Общие требования
ТУ 26.51.43-001-95083768-2019 Системы измерительные ЭксДи модификации СПЧР. Технические условия
ТУ 26.51.43-003-95083768-2019 Системы измерительные ЭксДи модификации ППЧР. Технические условия
