| Номер в госреестре | 79531-20 |
| Наименование СИ | Толщиномеры ультразвуковые электромагнитно-акустические |
| Обозначение типа СИ | серии A1270 |
| Изготовитель | Общество с ограниченной ответственностью "Акустические Контрольные Системы" (ООО "АКС"), г. Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 06.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Толщиномеры ультразвуковые электромагнитно-акустические серии A1270 (далее по тексту - толщиномеры) предназначены для измерений толщины изделий из различных металлов и их сплавов, включая стали, сплавы алюминия с гладкими и грубыми корродированными поверхностями при одностороннем доступе к поверхности контроля без использования контактных жидкостей.
Принцип действия толщиномеров основан на ультразвуковом эхо -импульсном методе неразрушающего контроля. В основе метода лежит измерение времени двойного прохода ультразвуковых волн через объект контроля (ОК), пересчитываемое при известной скорости распространения ультразвуковых волн в значение толщины ОК. Для излучения ультразвуковых волн в ОК и приема их отражений используется сменный электромагнитно-акустический ультразвуковой преобразователь (ЭМАП), который устанавливается на поверхность ОК в месте измерения толщины. Если поверхность материала, противоположная той, на которую установлен ЭМАП, имеет впадины, то ультразвуковые волны отражаются от них и толщина определяется как кратчайшее расстояние от внешней поверхности до этих впадин.
Конструктивно толщиномеры состоят из электронного блока, имеющего цветной графический дисплей и пленочную клавиатуру управления, к которому с помощью кабелей подключают сменные ЭМАП. На дисплее отображаются результаты измерений и другая служебная информация, необходимая для управления толщиномером. Питание толщиномеров осуществляется от встроенного в электронный блок аккумулятора.
Толщиномеры выпускают в двух модификациях A1270 и A1270L которые отличаются друг от друга программным обеспечением и количеством используемых сменных ЭМА преобразователей.

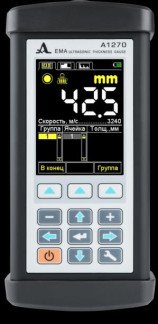

Внешний вид толщиномеров представлен на рисунке 1.
В качестве пломб на толщиномерах используются наклейки, расположенные под резиновыми накладками на верхнем и нижнем торце корпуса. На рисунке 2 показаны места пломбировки толщиномеров для предотвращения несанкционированного доступа.
Толщиномеры имеют в своем составе программное обеспечение (ПО), с помощью которого осуществляется сбор и обработка данных контроля.
За метрологически значимое принимается все ПО. ПО прошито во внутренней долговременной памяти толщиномеров и защищено кодом производителя. При работе с толщиномером пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.
Защита программного обеспечения толщиномеров соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО толщиномеров приведены в таблице 1.
| Идентификационные данные (признаки) | Значение | |
| Модификация толщиномера | A1270 | A1270L |
| Идентификационное наименование ПО | A1270 | A1270L |
| Номер версии (идентификационный номер) ПО | 4.26 и выше | 4.26 и выше |
| Цифровой идентификатор ПО | отсутствует | отсутствует |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| A1270 | A1270L | |
| Диапазон измерений толщины (по стали) с ЭМАП, мм: - S3850 5.0A0D8ES | от 0,9 до 50,0 | |
| - S3855 4.0A0D8ES | от 0,9 до 50,0 | - |
| - S3950 5.0A0D8ES | от 0,9 до 50,0 | |
| - S3951 4.0A0R8x8ES | от 0,9 до 100,0 | - |
| - S3955 4.0A0D8ES | от 0,9 до 50,0 | - |
| - S7392 4.0A0D10ES | от 0,9 до 100,0 | |
| - S7394 3.0A0R10x10ES | от 0,9 до 100,0 | |
| Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм | ±(0,01 ^ + 0,02), где d - измеряемая толщина, мм | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| A1270 | A1270L | |
| Диапазон устанавливаемых скоростей распространения ультразвуковых волн, м/с | от 500 до 15 000 | |
| Диапазон рабочих частот, МГц | от 2,5 до 5,0 | |
| Источник питания | встроенный | аккумулятор |
| Номинальное напряжение питания, В | 13,2 | |
| Время непрерывной работы от полностью заряженного | ||
| нового аккумулятора при нормальных климатических | 8 | |
| условиях, ч, не менее | ||
| Габаритные размеры, мм, не более: | ||
| - длина | 210 | |
| - ширина | 100 | |
| - высота | 50 | |
| Масса, г, не более | 1100 | |
| Условия эксплуатации: | ||
| - температура окружающего воздуха, °С | от - 30 до + 55 | |
| Тип используемых преобразователей: - S3850 5.0A0D8ES | + | + |
| - S3855 4.0A0D8ES | + | - |
| - S3950 5.0A0D8ES | + | + |
| - S3951 4.0A0R8x8ES | + | - |
| - S3955 4.0A0D8ES | + | - |
| - S7392 4.0A0D10ES | + | + |
| - S7394 3.0A0R10x10ES | + | + |
наносится на пленочный шильдик на задней панели толщиномера и титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | A1270 | A1270L |
| Количество | |||
| Электронный блок толщиномера | - | 1 шт. | - |
| ультразвукового электромагнитно | |||
| акустического A1270 | |||
| Электронный блок толщиномера | - | - | 1 шт. |
| ультразвукового электромагнитно | |||
| акустического A1270L | |||
| ЭМАП S3850 5.0A0D8ES со встроенным кабелем | АПЯС.418231.082 | 1 шт. | 1 шт. |
| ЭМАП S3855 4.0A0D8ES со встроенным | АПЯС.418231.107 | * | * |
| кабелем | |||
| ЭМАП S3950 5.0A0D8ES со встроенным | АПЯС.418231.109 | * | * |
| кабелем | |||
| ЭМАП S3951 4.0A0R8x8ES со | АПЯС.418231.110 | * | * |
| встроенным кабелем | |||
| ЭМАП S3955 4.0A0D8ES со встроенным | АПЯС.418231.108 | * | * |
| кабелем | |||
| ЭМАП S7392 4.0A0D10ES | АПЯС.418231.002 | -* | -* |
| ЭМАП S7394 3.0A0R10x10ES | АПЯС.418231.003 | -* | -* |
| Переходник LEMO 2K - LEMO 00 для | -* | * | |
| ЭМАП серии S73 | |||
| Специализированная каретка MT730 для перемещения ЭМАП серии S73 | АПЯС.402149.004 | -* | -* |
| Кабель LEMO 00 - LEMO 00 одинарный | - | * | * |
| 1,2 м | |||
| Адаптер питания 230 В (220) В / 15 В | - | 1 шт. | 1 шт. |
| Кабель USB A - Micro B | - | 1 шт. | 1 шт. |
| Жесткий кейс | - | 1 шт. | 1 шт. |
| Паспорт | АПЯС.412231.036 ПС | 1 экз. | 1 экз. |
| Руководство по эксплуатации | АПЯС.412231.036 РЭ | 1 экз. | 1 экз. |
| Методика поверки | МП 203-30-2020 | 1 экз. | 1 экз. |
| * Опционально | |||
осуществляется по документу МП 203-30-2020 «Государственная система обеспечения единства измерений. Толщиномеры ультразвуковые электромагнитно-акустические серии A1270. Методика поверки», утвержденному ФГУП «ВНИИМС» 21.07.2020 г.
Основные средства поверки:
- Комплект образцовых ультразвуковых мер КМТ 176М-1 (сталь 40Х13) (Рег. № 6578-78).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
АПЯС.412231.036 ТУ. Толщиномеры ультразвуковые электромагнитно-акустические серии A1270. Технические условия
