| Номер в госреестре | 78232-20 |
| Наименование СИ | Наборы мер толщины |
| Обозначение типа СИ | ГЕРМАНИЙ |
| Изготовитель | Акционерное общество «ГЕРМАНИЙ» (АО «ГЕРМАНИЙ»), г. Красноярск |
| Год регистрации | 2020 |
| Срок свидетельства | 25.05.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Наборы мер толщины ГЕРМАНИЙ (далее по тексту - наборы) предназначены для воспроизведения значений толщины.
Принцип действия мер основан на воспроизведении заданных значений толщины.
Набор состоит нескольких мер, которые отличаются друг от друга воспроизводимыми значениями толщины.
Конструктивно меры представляют собой пластины круглой формы, изготовленные из германия.

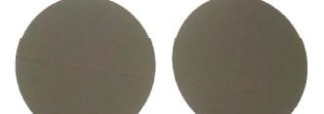

Общий вид набора мер ГЕРМАНИЙ представлен на рисунке 1.
Пломбирование не предусмотрено.
Рисунок 1 - Общий вид набора мер ГЕРМАНИЙ
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальные значения толщин, мкм* | от 150 до 550 |
| Допускаемое отклонение действительных значений толщины от номинальных, мкм | ±10 |
| Пределы допускаемой абсолютной погрешности воспроизведения толщины, мкм | ±(0,25+0,0025-L), где L, мкм |
| Стандартное отклонение среднего арифметического значения толщины, мкм | 0,2 |
| Разнотолщинность, мкм, не более | 3 |
| * номинальные значения определяются при заказе | |
| Наименование характеристики | Значение |
| Габаритные размеры, мм, 0, не более | 100,5 |
| Масса, кг, не более | 1 |
| Условия эксплуатации: - температура окружающей среды, °С | от +15 до +25 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность
| Наименование | Обозначение | Количество |
| Набор мер толщины | ГЕРМАНИИ | 1 шт.* |
| Паспорт | ПС 24.45.30.263-002-10155318-2019 | 1 экз. |
| Методика поверки | МП 203-57-2019 | 1 экз. |
| * количество мер в наборе определяется при заказе | ||
осуществляется по документу МП 203-57-2019 «Наборы мер толщины ГЕРМАНИИ. Методика поверки», утвержденному ФГУП «ВНИИМС» 03 сентября 2019 г.
Основные средства поверки:
- Прибор универсальный для измерений длины DMS 1000 (рег. № 65324-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ТУ 24.45.30.263-002-10155318-2019. Наборы мер толщины ГЕРМАНИИ Технические условия
| Зарегистрировано поверок | 5 |
| Поверителей | 2 |
| Актуальность данных | 12.08.2025 |
