| Номер в госреестре | 78085-20 |
| Наименование СИ | Рефлектометры оптические |
| Обозначение типа СИ | серии AE1000 |
| Изготовитель | Компания TIANJIN DEVISER ELECTRONICS INSTRUMENT CO., LTD, Китай |
| Год регистрации | 2020 |
| Срок свидетельства | 22.04.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Рефлектометры оптические серии AE1000 (далее - рефлектометры) предназначены для измерений длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля, для измерений мощности оптического излучения и генерирования оптического излучения на калиброванных длинах волн.
В рефлектометрах реализованы четыре режима функционирования на соответствующих нормируемых значениях длин волн: оптического и электрического рефлектометра, измерителя мощности и источника оптического излучения (далее - источника).
Принцип действия рефлектометров в режиме оптического рефлектометра основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении сигналов, отраженных от неоднородностей и сигнала обратного рассеяния. В результате обработки сигналов формируется рефлектограмма зондируемого оптического волокна, показывающая распределение ослабления по его длине, наличие неоднородностей и обрывов. Принцип действия рефлектометров в режиме измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрическое напряжение, величина которого пропорциональна мощности оптического излучения. Принцип действия рефлектометров в режиме источника основан на излучении оптического сигнала встроенным полупроводниковым лазером с системой стабилизации мощности.
Конструктивно рефлектометры выполнены в пластмассовом корпусе, в котором размещены микроконтроллер, фотоприемник с усилителем-преобразователем, аналогоцифровой преобразователь, лазерный источник с системой стабилизации, преобразователи питания. На лицевой панели рефлектометров расположены кнопки управления, цветной жидкокристаллический сенсорный дисплей с подсветкой и индикатор питания. На верхней панели рефлектометров размещены оптические разъемы и гнездо подключения внешнего питания.
Рефлектометры выпускаются в следующих модификациях AE1000A, AE1000B, AE1000C, AE1001, отличающихся количеством источников оптического излучения, их функциональным назначением для типа оптического волокна, наличием измерительного фотодиода и его типа, параметрами фотоприемника и усилителя-преобразователя.

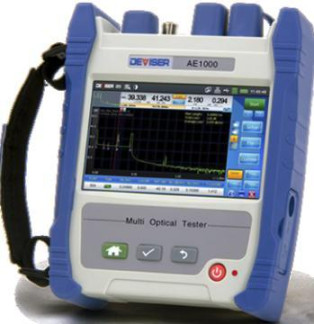

Внешний вид рефлектометра и место нанесения знака утверждения типа представлены на рисунке 1.
Рефлектометры имеют специализированное программное обеспечение (ПО), расположенное в аппаратной части рефлектометров. Запись ПО осуществляется в процессе производства. Внесение изменений в ПО при эксплуатации рефлектометров функционально невозможно. Доступ к аппаратной части рефлектометров исключен конструктивно.
Идентификационные данные ПО приведены в таблице 1. Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |||
| Идентификационное наименование ПО | AE1000A | АЕ1000В | АЕ1000С | АЕ1001 |
| Номер версии (идентификационный номер) ПО, не ниже | 1.02.32 | 1.02.32 | 1.01.16 | 1.00.20 |
| Цифровой идентификатор ПО | - | |||
Таблица 2 - Метрологические характеристики в режиме оптического рефлектометра
| Наименование характеристики | Значение | |||
| Модификация рефлектометра | AE1000A | AE1000B | AE1000C | AE1001 |
| Длины волн, нм | 131 | [0/1550 | ||
| Динамический диапазон измерений затухания, дБ, не менее | 29/27 | 33/31 | 35/33 | 26/24 |
| Значение мертвой зоны, м, не более: - при измерении положения неоднородности - при измерении затухания | 3,5 8 | 2,5 7 | 1,5 5 | 3,5 10 |
| Диапазон измерений расстояния, м | от 0 до 2,0105 | от 0 до 8,0104 | ||
| Пределы допускаемой абсолютной погрешности измерений расстояния, м | ±(0,75+ 5счит1}+5-10-5^2)) | |||
| 5счит - дискретность считывания на выбранном пределе шкалы расстояний, м 2) L - расстояние, м | ||||
Таблица 3 - Метрологические характеристики в режимах измерителя мощности и источника оптического излучения_
| Наименование характеристики | Значение | |
| Модификация рефлектометра | AE1000A AE1000B AE1000C | AE1001 |
| Длины волн источника, нм | 1310;1550 | - |
| Уровень средней мощности непрерывного оптического излучения на выходе источника, дБм, не менее | -11 | |
| Длины волн измерителя мощности, нм | 850;1300; 1310; 1550; 1625 | |
| Диапазон измерения уровней средней мощности, дБм | от -70 до +10 | |
| Пределы допускаемой относительной погрешности измерения уровней средней мощности, дБм: - на длине волны 850 нм - на длинах волн 1300; 1310; 1550; 1625 нм | ±1,5 ±0,5 | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение питания, В | 12±1 |
| Габаритные размеры, мм, не более: | |
| - длина | 180 |
| - ширина | 145 |
| - высота | 55 |
| Масса, кг, не более | 1,0 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -10 до +50 |
| - относительная влажность при температуре +30 °С, %, не более | 90 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
наносят на титульный лист руководство по эксплуатации типографским способом и на лицевую панель в виде наклейки.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Рефлектометр оптический серии AE1000 | - | 1 |
| Комплект принадлежностей | - | 1 |
| Руководство по эксплуатации | - | 1 |
| Формуляр | - | 1 |
осуществляется по документам Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки» и ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и рефлектометры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки». Основные средства поверки:
- рабочий эталон единиц длины и ослабления в световоде по ГОСТ 8.585-2013;
- рабочий эталон единиц средней мощности и ослабления оптического излучения по ГОСТ 8.585-2013.
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик рефлектометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска клейма.
приведены в эксплуатационном документе.
ГОСТ 8.585-2013 Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации
ГОСТ Р 8.720-2010 ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и рефлектометры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки
Р 50.2.071-2009 ГСИ. Рефлектометры оптические. Методика поверки Техническая документация изготовителя
