| Номер в госреестре | 77919-20 |
| Наименование СИ | Тахеометры электронные |
| Обозначение типа СИ | SOUTH N3, SOUTH N4, SOUTH N40, SOUTH N41 |
| Изготовитель | "South Surveying & Mapping Instrument Co., Ltd.", КНР |
| Год регистрации | 2020 |
| Срок свидетельства | 24.03.2030 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Тахеометры электронные SOUTH N3, SOUTH N4, SOUTH N40, SOUTH N41 (далее -тахеометры) предназначены для измерения расстояний, горизонтальных и вертикальных углов.
Тахеометры представляют собой комбинированный прибор, объединяющий в своей конструкции кодовый теодолит и лазерный дальномер. Тахеометр состоит из моноблочного корпуса, вмещающего механические, оптические и электронные компоненты. В верхней части корпуса имеется съемная ручка, предназначенная для переноски тахеометра. В нижней части корпуса расположен отсоединяемый трегер, с помощью которого, тахеометр устанавливается и закрепляется на геодезическом штативе. На боковой стороне корпуса имеется открывающейся отсек для съемных аккумуляторных батарей. Вертикальная и горизонтальная осевые системы с наводящими и закрепительными винтами позволяют наводить зрительную трубу тахеометра на измеряемые точки.
Принцип действия углового измерительного канала основан на использовании фотоэлектрического метода двухстороннего считывания штрих-кодовых горизонтального и вертикального лимбов. Тахеометры имеют встроенный двухосевой жидкостно-электронный компенсатор, который автоматически вносит поправки в измеряемые углы при отклонении тахеометра от вертикали.
Принцип действия дальномерного измерительного канала основан на измерении времени распространения электромагнитных волн и реализует импульсно-фазовый метод измерения расстояний. Тахеометр имеет отражательный режим работы (лазерное излучение отражается от призменного отражателя или специальной отражающей пленки, установленных в точках измерения) и безотражательный (диффузное отражение лазерного излучения от измеряемой точки).
Результаты измерений выводятся на русифицированный графический ЖК дисплей и регистрируются во внутренней памяти или на вставленной в слот карты памяти SD или USB накопителе. В последствии, результаты измерений, через порты RS232, USB или устройство связи Bluetooth могут быть переданы на персональный компьютер для дальнейшей обработки.
Встроенное программное обеспечение позволяет автоматизировать полевые работы и решать широкий спектр геодезических задач.
Управление тахеометров осуществляется с помощью кнопочной панели управления. Для приведения в рабочее положение тахеометры снабжены жидкостными уровнями и электронным. Центрирование над точкой измерения выполняется с помощью встроенного оптического или лазерного центрира.
Тахеометры выпускаются в 4 модификациях (SOUTH N3, SOUTH N4, SOUTH N40, SOUTH N41), которые различаются допускаемой погрешностью угловых и линейных измерений.
Ограничение доступа к внутренним узлам обеспечивается технологией производства. Корпус тахеометров не пломбируется. Все внутренние винты покрыты специальным защитным лаком. Обслуживание тахеометров выполняется в сервисных центрах.

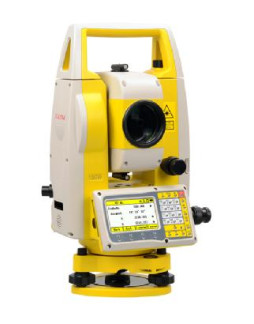

Внешний вид тахеометров SOUTH N3, SOUTH N4, SOUTH N40, SOUTH N41 и место нанесения знака утверждения типа представлены на рисунках 1, 2, 3 и 4.
Тахеометры поставляются со встроенным программным обеспечением (ПО). ПО тахеометров разработано с учетом требований безопасности и исключения несанкционированного, как случайного или непреднамеренного доступа, так и от преднамеренных изменений. С этой целью предусмотрено специальное средство аппаратной защиты, что обеспечивает полное ограничение доступа к метрологически значимой части ПО и измерительной информации. Таким образом исключается возможность несанкционированного влияния на ПО и измерительную информацию. Защита ПО от непреднамеренных и преднамеренных изменений соответствует «среднему» уровню по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1. Идентификационные данные ПО
| Модификация | SOUTH N3 | SOUTH N4 SOUTH N40 SOUTH N41 |
| Идентификационное наименование ПО | SOUTH | SOUTH |
| Номер версии (идентификационный номер) ПО, не ниже | 004-171221-003 | 180308&025 |
| Цифровой идентификатор ПО | 5BF7F442 | 4A6CFF03 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| Модификация | SOUTH N3 | SOUTH N4 | SOUTH N40 | SOUTH N41 | |
| Диапазон измерений углов, ° | от 0 до 360 | ||||
| Дискретность измерения углов, " | 1 | 0,1 (1) | |||
| Допускаемая средняя квадратическая погрешность измерений углов, " | 2 | 1 | 2 | 2 | |
| Диапазон измерений расстояний, м: - отражательный режим (1 призма) - отражательный режим (отражающая плёнка) - диффузный режим | от 1,3 от 1,3 от 1,3 до 600 | цо 3500 цо 1200 от 1,3 до 1000 | |||
| Дискретность измерения расстояний, мм | |||||
| Допускаемая средняя квадратическая погрешность измерений расстояний, мм: - отражательный режим (1 призма) - отражательный режим (отражающая плёнка) - диффузный режим | 2+2-10-6-D 3+2-10-6-D 3+2-10-6-D, где D - измеряемое расстояние | 1+M0-fvD , мм | |||
| Диапазон работы компенсатора, ' | от -4 до +4 | от -6 до +6 | |||
| Границы допускаемой систематической погрешности компенсатора на 1' наклона оси тахеометра, " | ±1 | ||||
| Границы допускаемой абсолютной погрешности оптического (лазерного) центрира, мм | ±1 (±1,5) | ||||
| Наименование характеристики | Значение |
| Увеличение зрительной трубы, крат, не менее | 30 |
| Угловое поле зрения зрительной трубы, °, не менее | 1,5 |
| Наименьшее расстояние визирования, м, не более | 1,5 |
| Цена деления круглого установочного уровня, '/2 мм, не более | 8 |
| Цена деления цилиндрического установочного уровня, "/2 мм, не более | 30 |
| Напряжение источника питания постоянного тока (аккумулятор), В | 7,4 |
| Продолжительность непрерывной работы от аккумулятора, ч | 8 |
| Длина волны лазерного излучения, нм: - дальномера - створоуказателя - центрира | от 850 до 890* 685* 635* |
| Мощность лазерного излучения, мВт, не более: - дальномера - створоуказателя - центрира | 30* 12* 20* |
| Класс безопасности лазерного излучения: - дальномера - створоуказателя - центрира | 3А* 2* 2* |
| Диапазон рабочих температур, °С | от -20 до +50 |
| Габаритные размеры (ДхШхВ), мм, не более | 206x200x353 |
| Масса с трегером и аккумулятором, кг, не более | 6,0 |
| *- параметры лазерного излучения соответствуют требованиям безопасности ГОСТ Р МЭК 60825-1-2009 «Безопасность лазерной аппаратуры. Классификация оборудования, требования и руководство для потребителей». | |
наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус тахеометров.
Таблица 4 - Комплектность тахеометров электронных SOUTH N3, SOUTH N4, SOUTH N40, SOUTH N41
| Наименование | Обозначение | Количество |
| Тахеометр электронный (модификация по заказу) | - | 1 шт. |
| Трегер | - | 1 шт. |
| Аккумулятор | - | 2 шт. |
| Зарядное устройство с сетевым кабелем | - | 1 шт. |
| Кабель передачи данных USB | - | 1 шт. |
| Набор инструментов для юстировки | - | 1 шт. |
| Транспортировочный футляр | - | 1 шт. |
| Чехол от дождя | - | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| Методика поверки | МП АПМ 25-19 | 1экз. |
осуществляется по документу МП АПМ 25-19 «Тахеометры электронные SOUTH N3, SOUTH N4, SOUTH N40, SOUTH N41. Методика поверки», утверждённому ООО «Автопрогресс-М» «09» декабря 2019 года.
Основные средства поверки:
- рабочий эталон 1-го разряда (стенд коллиматорный) в соответствии с Государственной поверочной схемой для средств измерений плоского угла, утвержденной приказом Росстандарта от 26 ноября 2018 г. № 2482;
- рабочий эталон 2-го разряда (фазовый светодальномер, тахеометр) в соответствии с Государственной поверочной схемой для координатно-временных средств измерений, утвержденной приказом Росстандарта от 29 декабря 2018 г. № 2831;
- базисы в соответствии с Государственной поверочной схемой для координатновременных средств измерений, утвержденной приказом Росстандарта от 29 декабря 2018 г. № 2831.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Государственная поверочная схема для координатно-временных средств измерений, утверждённая приказом Росстандарта от 29 декабря 2018 г. № 2831
Государственная поверочная схема для средств измерений плоского угла, утверждённая приказом Росстандарта от 26 ноября 2018 г. № 2482
Техническая документация «South Surveying & Mapping Instrument CO., LTD.», КНР
