| Номер в госреестре | 77909-20 |
| Наименование СИ | Микротвердомеры |
| Обозначение типа СИ | TBM Tochline |
| Изготовитель | Общество с ограниченной ответственностью «Завод испытательных приборов» (ООО «ЗИП»), г. Иваново |
| Год регистрации | 2020 |
| Срок свидетельства | 24.03.2030 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Микротвердомеры TBM Tochline (далее - микротвердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007 и ГОСТ 2999-75.
Принцип действия микротвердомеров основан на статическом вдавливании наконечника Виккерса (алмазной пирамиды) с последующим измерением длин диагоналей восстановленного отпечатка и пересчетом значения длин диагоналей в значения твёрдости по Виккерсу (HV).
Микротвердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного устройства.
Микротвердомеры TBM Tochline выпускаются в следующих модификациях: ТВМ 5215 Tochline, ТВМ 5215А Tochline, ТВМ 5215С Tochline, ТВМ 5215АС Tochline. Модификации микротвердомеров отличаются конструкцией, степенью автоматизации процесса измерений, а также габаритными размерами и массой.
Общий вид микротвердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунках 1 - 4.
4к

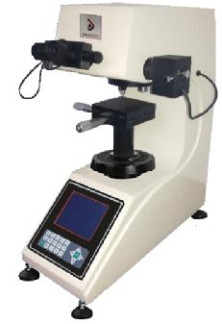

Рисунок 1 - Общий вид микротвердомеров ТВМ 5215 Tochline
Рисунок 4 - Общий вид микротвердомеров ТВМ 5215 АС Tochline
Программное обеспечение (ПО) микротвердомеров используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение для микротвердомеров |
| Идентификационное наименование ПО | Tochline TBM |
| Номер версии (идентификационный номер) ПО | не ниже v 1.00 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Диапазоны измерений твердости по шкалам Виккерса приведены в таблице 2.
Таблица 2 - Диапазоны измерений твердости по шкалам Виккерса
| Шкалы Виккерса | Диапазоны измерений твердости, HV |
| HV 0,01; HV 0,025 | от 30 до 350 |
| HV 0,05 | от 50 до 450 |
| HV 0,1 | от 50 до 850 |
| HV 0,2; HV 0,3 | от 50 до 1000 |
| HV 0,5; HV 1; HV 2 | от 50 до 1500 |
Пределы допускаемых абсолютных погрешностей микротвердомеров приведены в таблице 3.
| Обозначение | Интервалы измерений твёрдости HV | |||||||||
| шкалы | от 30 | св. 75 | св. 125 | св. 175 | св. 225 | св. 275 | св. 325 | св. 375 | св. 425 | св. 475 |
| твёрдости | до 75 | до 125 | до 175 | до 225 | до 275 | до 325 | до 375 | до 425 | до 475 | до 525 |
| включ. | включ. | включ. | включ. | включ. | включ. | включ. | включ. | включ. | включ. | |
| Пределы допускаемой абсолютной погрешности твердомера, HV, (±) | ||||||||||
| HV0,01 | 5 | 10 | 15 | 20 | 20 | 27 | 35 | - | - | - |
| HV0,025 | 4 | 10 | 15 | 20 | 20 | 27 | 35 | - | - | - |
| HV0,05 | - | 8 | 14 | 20 | 20 | 27 | 35 | 40 | 50 | - |
| HV0,1 | - | 6 | 11 | 16 | 20 | 27 | 35 | 40 | 50 | 50 |
| HV0,2 | - | 4 | 8 | 12 | 18 | 24 | 30 | 36 | 43 | 50 |
| HV0,3 | - | 4 | 7 | 10 | 14 | 18 | 23 | 28 | 34 | 40 |
| HV0,5 | - | 3 | 7 | 10 | 13 | 15 | 19 | 24 | 27 | 30 |
| HV1 | - | 3 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 25 |
| HV2 | - | 3 | 5 | 6 | 8 | 9 | 12 | 16 | 18 | 20 |
| Продолжение таблицы 3 | ||||||||||
| Обозначение | Интервалы измерений твёрдости | HV | ||||||||
| шкалы | св. 525 | св. 575 | св. 625 | св. 675 | св. 725 | св. 775 | св. 825 | св. 875 | св. 925 | св. 1075 |
| твёрдости | до 575 | до 625 | до 675 | до 725 | до 775 | до 825 | до 875 | до 925 | цо 1075 | до 1500 |
| включ | включ. | включ. | включ. | включ. | включ. | включ. | включ. | включ. | включ. | |
| Пределы допускаемой абсолютной погрешности твердомера, HV, (±) | ||||||||||
| HV0,1 | 58 | 66 | 72 | 77 | 86 | 96 | 102 | - | - | - |
| HV0,2 | 58 | 66 | 72 | 77 | 86 | 96 | 102 | 108 | 110 | - |
| HV0,3 | 47 | 54 | 62 | 70 | 75 | 80 | 89 | 99 | 110 | - |
| HV0,5 | 36 | 42 | 46 | 49 | 56 | 64 | 68 | 72 | 90 | 142 |
| HV1 | 28 | 30 | 32 | 35 | 42 | 48 | 51 | 54 | 60 | 77 |
| HV2 | 22 | 24 | 26 | 28 | 30 | 32 | 38 | 45 | 50 | 77 |
| Примечание: М | етрологические характеристики действительны для 5 измерений | |||||||||
Таблица 4 - Основные технические характеристики микротвердомеров
| Наименование характеристики | Значение | |||
| ТВМ 5215 | ТВМ 5215А | ТВМ 5215С | ТВМ 5215АС | |
| Рабочие условия эксплуатации: | ||||
| - температура окружающего воздуха, °С | от +15 до +35 | |||
| - относительная влажность | 80 | |||
| окружающего воздуха при, %, не более | ||||
| Параметры электропитания: | ||||
| - напряжение переменного тока, В | от 207 до 253 | |||
| - частота переменного тока, Гц | от 49,8 до 50,2 | |||
| * Габаритные размеры, мм, не более: | ||||
| - длина | 530 | 480 | 560 | 500 |
| - ширина | 290 | 290 | 280 | 300 |
| - высота | 700 | 560 | 670 | 580 |
| Продолжение таблицы 4 | ||||
| Наименование характеристики | Значение | |||
| ТВМ 5215 | ТВМ 5215А | ТВМ 5215С | ТВМ 5215АС | |
| Масса, кг, не более | 50 | 25 | 45 | 45 |
| Пределы допускаемого относительного отклонения прикладываемой испытательной нагрузки, % 0,098; 0,245; 0,490; 0,981 1,961; 2,942; 4,903; 9,807; 19,61 | ±1,5 ±1,0 | |||
| Примечание: - параметр, отмеченный * - по согласованию с заказчиком габаритные размеры и масса могут быть изменены | ||||
наносится на фирменный шильдик, закрепленный на корпусе микротвердомера, и на титульный лист руководства по эксплуатации типографским или иным способом.
| Таблица 5 - Комплектность тве | рдомеров | |
| Наименование | Обозначение | Количество |
| Микротвердомер | ТВМ 5215 Tochline или ТВМ 5215 А Tochline, или ТВМ 5215С Tochline, или ТВМ 5215АС Tochline | 1 шт.* |
| Комплект принадлежностей | - | 1 комплект |
| Руководство по эксплуатации | ТВМ Tochline - 01 РЭ | 1 экз. |
| Методика поверки | ТВМ Tochline - 01 МП | 1 экз. |
| * В соответствии с заказом | ||
осуществляется по документу ТВМ Tochline - 01 МП «Микротвердомеры ТВМ Tochline. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 28.11.2019.
Основные средства поверки:
эталонные меры микротвёрдости по шкалам Виккерса по ГОСТ 8.063-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых микротвердомеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационной документации.
ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения
ГОСТ 2999—75 Металлы и сплавы. Метод измерения твёрдости по Виккерсу ГОСТ 8.063-2012 ГСИ. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса
ТУ 265162 - 168 - 69363963 - 19 «Микротвердомеры ТВМ Tochline. Технические условия»
| Зарегистрировано поверок | 52 |
| Поверителей | 14 |
| Актуальность данных | 23.10.2025 |
