Приборы весоизмерительные W100, W200, WDOS, WDESK, WINOX, WTAB, W200BOX, ADPEW200, 76706-19

Назначение

Приборы весоизмерительные W100, W200, WDOS, WDESK, WINOX, WTAB, W200B0X, ADPEW200 (далее - приборы) предназначены для аналого-цифрового преобразования выходного сигнала весоизмерительных датчиков, дальнейшей обработки данных и представления результатов взвешивания в единицах массы.

Описание

Приборы являются модулями весов и весоизмерительных устройств (индикаторы по Т.2.2.2 ГОСТ OIML R 76-1-2011).

Приборы представляют собой электронные устройства, включающие в себя: стабилизированный источник питания весоизмерительных датчиков, усилитель электрических сигналов, аналогово-цифровой преобразователь (далее - АЦП), процессор обработки данных, запоминающее устройство, дисплей, клавиши управления и интерфейсы связи.

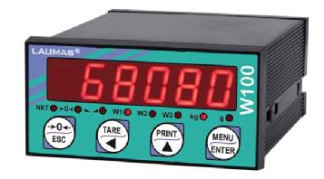

Общий вид приборов представлен на рисунках 1-2.

W200BOX

WDESK-BR Рисунок 1 - Общий вид приборов

Рисунок 2 - Общий вид приборов

Принцип действия приборов основан на измерении аналогового электрического сигнала от весоизмерительных датчиков. Этот сигнал усиливается, затем с помощью АЦП, преобразуется в цифровой, далее обрабатывается микропроцессором. Измеренное значение массы выводится на дисплей и/или передается через цифровые интерфейсы на внешние периферийные устройства. Приборы могут быть оснащены интерфейсами связи: RS232, RS485, USB, Ethernet TCP/IP, WiFi, Modbus RTU, Profibus, DeviceNet, CANopen, Ethernet/IP, Modbus/TCP, Profinet IO, EtherCAT, Powerlink, SercosIII, CC-link, аналоговые входы и выходы.

В зависимости от модификации приборы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

-    определение стабильного равновесия (4.4.2);

-    полуавтоматическое устройство установки на нуль (Т.2.7.2.2);

-    устройство первоначальной установки на нуль (Т.2.7.2.4);

-    устройство слежения за нулем (Т.2.7.3);

-    устройство уравновешивания (выборки) массы тары (Т.2.7.4);

-    устройство предварительного задания значения массы тары (Т.2.7.5);

-    выбор различных единиц измерения массы (2.1);

-    обнаружение промахов (5.2);

-    режим работы многодиапазонных весов (Т.3.2.7);

-    режим работы многоинтервальных весов (Т.3.2.6);

-    суммирование (4.20);

-    запоминающее устройство (4.4.6);

-    формирование электрических цифровых сигналов управления исполнительными механизмами весоизмерительных систем;

-    переключение между показаниями брутто (Т.5.2.1) и нетто (Т.5.2.2).

Модификации приборов отличаются функциональными возможностями,

метрологическими и техническими характеристиками, материалом и формой корпуса, типом дисплея и выпускаются в различных исполнениях согласно таблице 1.

Таблица 1

Для защиты от несанкционированного доступа и изменений параметров настройки и юстировки, пломбируется переключатель режимов настройки и юстировки, расположенный на печатной плате прибора, а также пломбируется корпус прибора. Пломбировка осуществляется с помощью разрушаемых наклеек.

Схема пломбировки приборов от несанкционированного доступа приведена на рисунке 2.

Рисунок 2 - Схема пломбировки приборов от несанкционированного доступа

Программное обеспечение

Программное обеспечение (далее - ПО) приборов является встроенным, используется в стационарной (закрепленной) аппаратной части.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитными пломбами в виде разрушаемых наклеек, которые ограничивают доступ к переключателю без изменения положения которого, невозможно изменение метрологически значимых параметров, а также регулировка. Изменение ПО через интерфейс пользователя невозможно.

Изменение ПО невозможно без применения специализированного оборудования производителя.

При изменении метрологически значимых параметров регулировки и настройки изменяются показания несбрасываемого счетчика, значение которого доступно для просмотра.

Для защиты от несанкционированного доступа используется разграничение прав доступа к режимам работы. Изменение метрологически значимых параметров осуществляется только в специальном режиме работы, доступ к которому ограничен паролем.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «Высокий» по Р 50.2.077—2014.

Идентификационные данные ПО отображаются при включении прибора, доступны для просмотра во время работы прибора при нажатии специальной комбинации клавиш и приведены в таблице 2.

Технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4- Технические характеристики

Знак утверждения типа

наносится на маркировочную табличку прибора и на титульный лист руководства по эксплуатации.

Таблица 5 — Комплектность средства измерений

Поверка

осуществляется по документу МП 204-14-2018 «ГСИ. Приборы весоизмерительные W100, W200, WDOS, WDESK, WINOX, WTAB, W200BOX, ADPEW200. Методика поверки», утвержденному ФГУП «ВНИИМС» 25 сентября 2018 г.

Основные средства поверки: калибраторы К3607 (класс точности 0,025), или К3608 (предел допускаемой приведенной погрешности установки коэффициента преобразования ±0,01 % при питании измерительной части калибратора напряжением постоянного тока).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого прибора с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

Приказ Росстандарта от 29 декабря 2018 г № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

Техническая документация изготовителя
