| Номер в госреестре | 75355-19 |
| Наименование СИ | Расходомеры электромагнитные |
| Обозначение типа СИ | KFL-DC |
| Изготовитель | KAFLON MEASUREMENT AND CONTROL EQUIPMENT CO., LTD., Китай |
| Год регистрации | 2019 |
| Срок свидетельства | 21.06.2029 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры электромагнитные KFL-DC (далее - расходомеры) предназначены для измерения расхода и объема электропроводящих жидкостей с проводимостью более 5 мкСм/см.
Расходомер состоит из первичного электромагнитного преобразователя расхода одного из следующих исполнений: MAG1000, MAG2000, MAG3000, MAG4000, MAG5000 и вторичного преобразователя (далее - ВП) МТ200.
Принцип измерения расхода основан на применении закона Фарадея для проводника в магнитном поле, когда в потоке электропроводящей жидкости, движущейся в магнитном поле, наводится ЭДС, величина которой пропорциональна скорости потока. ВП преобразует наведенную в датчике ЭДС в электрический аналоговый/цифровой сигнал, отображаемый на жидкокристаллическом дисплее самого прибора или передаваемый на персональный компьютер, контроллер.
Расходомер является программируемым средством измерений и осуществляет функции:
- измерений объема, объёмного расхода измеряемой среды;
- индикации результатов измерений в различных единицах расхода и объема;
- самодиагностики и индикации неисправностей, предупреждения в виде кода ошибок;
- перенастройки диапазонов измерений;
- сохранения всех параметров настройки первичного преобразователя расхода и ИП (К-фактор, диаметр условного прохода, допустимые диапазоны расходов, версия программного обеспечения, серийный номер) в съемных микросхемах
Обслуживание, настройка, диагностика расходомеров возможна с дисплея, персонального компьютера.
Для обслуживания, настройки, диагностики расходомеров с персонального компьютера могут использоваться сервисные программы фирмы-изготовителя.
Опломбирование расходомера KFL-DC не предусмотрено.

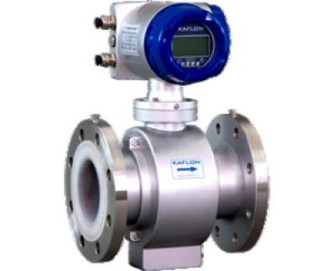

Внешний вид расходомеров приведен на рисунке 1.
Рисунок 1 - Внешний вид расходомеров KFL-DC
Наименование ПО отображается на дисплее преобразователя при его включении (как неактивное, не подлежащее изменению).
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | KFL-DC |
| Номер версии (идентификационный номер) ПО | Не ниже V8.2 |
| Цифровой идентификатор ПО | CRC-16 |
| Другие идентификационные данные | - |
ПО имеет уровень защиты «средний» от непреднамеренных и преднамеренных изменений согласно Р 50.2.077 - 2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики | ||||
| Первичный преобразователь с ВП МТ200 | MAG 1000 | MAG2000 | MAG3000 | MAG4000 | MAG5000 |
| Диаметры условных проходов, мм | от 10 до 1200 | от 25 до 200 | от 10 до 150 | от 10 до 200 | от 10 до 500 |
| Диапазон измерений объемного расхода, м3/ч | от 0,14 до 40714, 00 | от 0,88 до 1130,00 | от 0,14 до 636,00 | от 0,14 до 1130,00 | от 0,14 до 7070,00 |
| Диапазон давления рабочей среды, МПа | от 1,6 до 4,0 (DN10-150), от 1,0 до 1,6 (DN200-500), от 0,6 до 1,0 (DN600-1200) | от 1,6 до 4,0 | от 1,6 до 4,0 | от 1,6 до 4,0 (DN10-150), от 1,0 до 1,6 (DN200) | от 6,4 до 42 (DN10-50), от 6,4 до 25 (DN65-200), от 2,5 до 4,0 (DN200-500) |
| Диапазон температуры рабочей среды, °С | от - 25 до + 180 | от - 25 до + 120 | от - 25 до + 180 | ||
| Пределы допускаемой относительной погрешности измерений объемного расхода и объема, % | ± 0,5 | ||||
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение характеристики |
| Температура окружающего воздуха, °С | от - 10 до + 50 |
| Степень защиты корпуса | IP65 |
| Выходной сигнал: - токовый, мА - частотный, Гц - импульсный, л/имп | от 0 до 10 или от 4 до 20 от 0 до 5000 от 0,001 до 1000,000 |
| Напряжение питания | (85-250) В переменного тока частотой (45-63) Гц (20-36) В постоянного тока |
| Потребляемая мощность максимальная: - при питании постоянным током, Вт - при питании переменным током, В-А | 7,5 10 |
| Температура транспортировки, °С | от - 10 до + 50 |
| Температура хранения, °С | от - 10 до + 50 |
| Масса, кг | от 8 до 1100 |
| Средний срок службы, лет, не менее | 5 |
наносится на корпус расходомера методом наклейки и на титульные листы эксплуатационной документации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначе ние | Кол-во, шт. (экз.) | Примечание |
| Расходомер в составе: - первичный преобразователь; - вторичный преобразователь. | 1 | Исполнение в соответствии с заказом | |
| Соединительный сигнальный кабель | 1 | В соответствии с заказом | |
| Руководство по эксплуатации | 1 | Для соответствующего исполнения расходомера | |
| Паспорт | 1 | ||
| Методика поверки | МП 208013-2019 | 1 |
осуществляется по документу МП 208-013-2019 «ГСИ. Расходомеры электромагнитные KFL-DC. Методика поверки», утвержденному ФГУП «ВНИИМС» 11.04.2019 г.
Основные средства поверки:
Установка поверочная 1 разряда в соответствии с приказом Росстандарта от 07.02.2018 г. №256 (часть 1), диапазон воспроизведения объемного расхода воды от 0,014 до 1000,0 м3/ч, пределы допускаемой относительной погрешности измерений не более ±0,15 %; частотомер электронно-счетный Ч3-63/1 (регистрационный номер 9084-90); вольтметр цифровой В7-38 (регистрационный номер 8730-82).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт или свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний
Техническая документация изготовителя
| Зарегистрировано поверок | 784 |
| Поверителей | 23 |
| Актуальность данных | 26.10.2025 |
