| Номер в госреестре | 72651-18 |
| Наименование СИ | Детекторы масс-селективные |
| Обозначение типа СИ | 7000D GC/MS Triple Quad и 7010B GC/MS Triple Quad |
| Изготовитель | "Agilent Technologies, Inc.", США |
| Год регистрации | 2018 |
| Срок свидетельства | 27.09.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Детекторы масс-селективные 7000D GC/MS Triple Quad и 7010B GC/MS Triple Quad (в комплекте с газовыми хроматографами фирмы «Agilent Technologies») предназначены для измерений содержания органических и неорганических веществ в пробах различных веществ в соответствии с аттестованными и стандартизованными методиками (методами) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).
Принцип действия детекторов основан на ионизации молекул исследуемого вещества. Образовавшиеся ионы поступают в масс-анализатор где осуществляется их разделение по соотношению массы к заряду.
Исследуемое вещество ионизируется электронным ударом (EI). Затем поток ионов при помощи оптической системы фокусируется и направляется в первый гиперболический квадру-польный фильтр масс, где происходит фильтрация ионов в соответствии с соотношением массы к заряду. Затем ионы попадают в ячейку соударений, где при столкновении с молекулами инертного газа, происходит фрагментация, после чего оставшиеся родительские ионы и дочерние ионы попадают во второй гиперболический квадрупольный фильтр масс, после чего происходит регистрация сигнала.
Детекторы включают в себя ионный источник с экстракционной линзой для ионизации электронным ударом, блок насосов (форвакуумные и турбомолекулярные) для поддержания постоянного уровня вакуума, два гиперболических квадрупольных фильтра масс, ячейку соударений, приемник ионов на основе высокоэнергетического динода с электронным умножителем.
Опционально в детекторы может быть установлен источник химической ионизации (CI) с регистрацией положительных и отрицательных ионов (ПХИ/ОХИ).
Конструктивно детекторы выполнены в виде одного блока, устанавливаемого на лабораторный стол. Блок насосов устанавливается отдельно (на полу). Детекторы масс-селективные 7000D GC/MS Triple Quad и 7010B GC/MS Triple Quad имеют одинаковый внешний вид и отличаются чувстительностью.
Детекторы используются совместно с хроматографами фирмы «Agilent Technologies», зарегистрированными в Федеральном информационном фонде по обеспечению единства измерений и удовлетворяющими техническим требованиям, указанным в таблице 1.
| Таблица 1- Технические требования к хроматограс | )ам |
| Наименование характеристики/параметра | Значение характеристики (описание параметра) |
| Термостат колонки | наличие |
| Тип дозатора | автоматический или ручной |
| ОСКО времени удерживания, %, не более | 1,0 |
Пломбирование детекторов не предусмотрено.

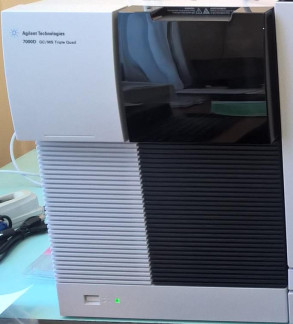

Общий вид детекторов и место нанесения знака поверки приведены на рисунке 1. Общий вид детекторов в комплекте с газовым хроматографом показан на рисунке 2.
Рисунок 2 - Общий вид детекторов масс-селективных7000Б GC/MS Triple Quad с хроматографом 7890B
Детекторы оснащаются автономным ПО «MassHunter GC/MS Acquisition» или «OpenLab CDS», которое управляет его работой и отображает, обрабатывает и хранит полученные данные. Все ПО MassHunter GC/MS Acquisition является метрологически значимым.
К метрологически значимой части ПО OpenLab CDS относятся модули OpenLab CDS, OpenLab CDS Acqusition и OpenLab CDS Data Analysis.
ПО MassHunter GC/MS Acquisition и метрологически значимые части ПО OpenLab CDS выполняют следующие функции:
• управление детектором
• настройка режимов работы
• регистрацию масс-спектров
• проведение диагностических проверок детектора
• обработку и хранение результатов регистрации масс-спектров
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании. Идентификационные данные ПО приведены в таблицах 2 и 3.
Таблица 2 - Идентификационные данные ПО MassHunter GC/MS Acquisition
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MassHunter GC/MS Acquisition |
| Номер версии (идентификационный номер) ПО | не ниже В.07.00. |
| Цифровой идентификатор ПО | - |
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | OpenLab CDS | OpenLab CDS Acqusition | OpenLab CDS Data Analysis |
| Номер версии (идентификационный номер) ПО | не ниже 2.2. | не ниже 2.2. | не ниже 2.2. |
| Цифровой идентификатор ПО | - | ||
Таблица 4 - Метрологические характеристики (в комплекте с газовым хроматографом)
| Наименование характеристики | Значение |
| Диапазон массовых чисел, а.е.м. | от 10 до 1050 |
| Чувствительность (отношение сигнал/шум) в режиме ионизации электронным ударом и мониторинга мультиреакции (MRM) по пику дочернего иона m/z 214 (m/z родительского иона 284) при введении 100 фг гексахлорбензола, не менее: - 7000D GC/MS Triple Quad | 2000 |
| - 7010B GC/MS Triple Quad | 4000 |
| Относительное СКО выходного сигнала, %, не более: - по площади пика | 8,0 |
| - по времени удерживания | 2,0 |
Таблица 5 - Основные технические характеристики (без хроматографа)
| Наименование характеристики | Значение |
| Г абаритные размеры (ДхШхВ), мм, не более | 350x860x470 |
| Масса, кг, не более | 60 |
| Напряжение сетевого питания частотой (50±1) Гц, В | 220+22-зз |
| Потребляемая мощность, В • А, не более | 2000 |
| Средний срок службы, лет | 8 |
| Наработка на отказ, ч, не менее | 10 000 |
| Условия эксплуатации: о/~' -диапазон температур окружающего воздуха, С -относительная влажность окружающего воздуха (при +25 оС), %, не более -диапазон атмосферного давления, кПа | от +15 до +30 80 от 84 до 106 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса детектора в виде наклейки.
Таблица 6 - Комплектность детектора
| Наименование | Обозначение | Количество |
| Детектор масс-селективный | 7000D GC/MS Triple Quad 7010B GC/MS Triple Quad | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП-242-2228-2018 | 1 экз. |
осуществляется по документу МП-242-2228 -2018 «ГСИ. Детекторы масс-селективные 7000D GC/MS Triple Quad и 7010B GC/MS Triple Quad. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 25.06.2018 г.
Основные средства поверки:
- стандартный образец состава гексахлорбензола ГСО 9106-2008.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на лицевую панель детектора, как показано на рисунке 1, или на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы-изготовителя
