Приборы щитовые цифровые электроизмерительные ЦП, 72271-18

Измеряемая физическая величина

Модификация (исполнение) прибо

ра

ЦП-А

ЦП-В

ЦП-Ч

ЦП-АВЧ

ЦП-МИПС

Сила переменного тока

+

+

+

Напряжение переменного тока

+

+

+

Частота

+

+

+

Коэффициент мощности

+

Активная, реактивная, полная мощность

+

Примечания

«+» функция присутствует;

Приборы ЦП-МИПС дополнительно могут индицировать активную и реактивную энергию прямого и обратного направлений, а также напряжение и ток нулевой последовательности

| Обозначение торговой марки прибора

Страна производства: Р - Россия

Класс точности

Диапазон измеряемых величин

Код дополнительных функций:

Р

- релейный выход

Наименование характеристики

Значение

Номинальный фазный

ТО^ 1^^ А

Для приборов трансформаторного включения

5

Для приборов прямого включения

60

Номинальное напряжение, ином, В

Для приборов трансформаторного включения

100

Для приборов прямого включения

230; 400; 500

Измеряемая физическая величина

Диапазон измерений

Пределы допускаемой основной погрешности измерений 1)

Сила

переменного тока, А

Для всех модификаций, кроме ЦП-А80

от °,005Тном до 1,2-1ном

Y = ±0,5 %

Для приборовЦП-А80

от 0,01 Тном до 1,2-1ном

Y = ±1,0 %

Напряжение переменного тока, В

Для всех модификаций, кроме ЦП-В80

от 0,01 •ином до 1,2-Ином

Y = ±0,5 %

Для приборов ЦП-В80

от 0,1-ином до 1,2-ином

Y = ±1,0 %

Частота, Гц

от 45 до 65

А = ±0,1

Примечания

1) обозначение погрешностей: у, % - приведенная; А - абсолютная;

Погрешность приборов нормируется без учета погрешностей трансформаторов тока и напряжения

Наименование характеристики

Значение

Схема подключения к электрической сети

3-фазная 3-проводная или 3-фазная 4-проводная

Номинальный фазный ток, 1ном, А

5

Номинальное напряжение, ином, В

57,73/100; 230/400

Измеряемая физическая величина

Диапазон измерений

Пределы допускаемой основной погрешности измерений 1)

Сила переменного тока (фазный ток), А

от 0,02Тном до 1,2Тном

Y = ±0,5 %

Напряжение переменного тока (фазное/линейное), В

от 0,2^ином до 1,2^ином

Y = ±0,5 %

Частота, Гц

от 45 до 65

А = ±0,1

Примечания

1) обозначение погрешностей: y, % - приведенная; А - абсолютная; Погрешность приборов нормируется без учета погрешностей

трансформаторов тока и

напряжения

Таблица 6 - Дополнительные погрешности приборов ЦГ

(кроме ЦП-МИПС)

Влияющий фактор

Пределы допускаемой дополнительной погрешности измерений 1)

Сила и напряжение переменного тока

Частота

Отклонение температуры окружающего воздуха от нормальной (20±5 °С) в пределах рабочего диапазона температур

±0,2 % (у)/10 °С ±0,4 % (у)/10 °С 2)

±0,01 Гц (А)/ 10 °С

Повышенная влажность 95 % при температуре +35 °С

±0,5 % (y) ±1,0 % (y) 2)

±0,05 Гц (А)

Примечания

1)    обозначение погрешностей: у, % - приведенная; А - абсолютная;

2)    для модификаций ЦП-А80, ЦП-В80

Измеряемая физическая величина

Диапазон измерений

Пределы допускаемой основной погрешности измерений 1)

Сила переменного тока (фазный ток), А

от 0,02^ном до 1,2^ном

Y = ±0,5 %

Напряжение переменного тока (фазное/линейное), В

от 0,2-ином до 1,2^Ином

Y = ±0,5 %

Частота, Гц

от 45 до 65

А = ±0,01

Коэффициент мощности

от -1 до +1

(от 0,8^ином до 1,2-Ином

и от 0,02^1ном до

1,2^1ном)

Y = ±1,0 %

Активная мощность 2), Вт

от 0,8^ином до 1,2^Ином и

от 0,02^1ном до 1,2^ном

Y = ±0,5 %

Реактивная мощность 3), вар

Y = ±1,0 %

Полная мощность, В-А

Y = ±1,0 %

Примечания

1)    обозначение погрешностей: y, % - приведенная; А - абсолютная;

2)    при cos ф = 1 (ф=0°);

3)    при sin ф = 1 (ф=90°);

Погрешность приборов нормируется без учета погрешностей трансформаторов тока и напряжения

Наименование характеристики

Нормирующее значение

3-фазная

3-проводная

схема

3-фазная

4-проводная

схема

Сила переменного тока (фазный ток), А

1ном

Напряжение переменного тока (фазное), В

-

Цном.ф

Наименование характеристики

Нормирующее значение

3-фазная

3-проводная

схема

3-фазная

4-проводная

схема

Напряжение переменного тока (линейное), В

Цном .л

Коэффициент мощности в фазе

1

Суммарный коэффициент мощности

Активная мощность по фазе, Вт

-

м

о

н

нч

&

м.

о

н

я

Реактивная мощность по фазе, вар

Полная мощность по фазе, В-А

Суммарная активная мощность, Вт

V3 •Цном.л^ном

3^Цном.фЛном

Суммарная реактивная мощность, вар

Суммарная полная мощность, В-А

Влияющий фактор

Пределы допускаемой дополнительной погрешности

измерений

Сила и напряжение переменного тока

Активная,

реактивная,

полная

мощность

Коэффициент

мощности

Частота

Отклонение температуры окружающего воздуха от нормальной (20±5 °С) в пределах рабочего диапазона температур

±0,2 % (у)/10 °С

±0,01 Гц (А)/ 10 °С

Повышенная влажность 95 % при температуре +35 °С

±0,5 % (у)

±0,05 Гц (А)

Примечание - обозначение погрешностей: у, % - приведенная; А - абсолютная

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

для приборов ЦП-А80

от 120 до 300

для приборов ЦП-В80

от 50 до 500

для остальных приборов

от 184 до 276

- частота переменного тока, Гц

50/60

Нормальные условия измерений:

- температура окружающего воздуха, °С

от +15 до +25

- относительная влажность воздуха, %

от 30 до 80

Рабочие условия измерений:

- температура окружающего воздуха, °С

для приборов ЦП-А80, ЦП-В80

от -10 до +40

для приборов ЦП-МИПС

от -10 до +55

для остальных приборов

от -10 до +50

- относительная влажность воздуха, %

85 при +35 °С

Средний срок службы, лет

20

Средняя наработка до отказа, ч

150 000

Модификация (исполнение) прибора

Г абаритные размеры, мм, (ширинахвысотахглубина)

Масса, кг

ЦП-А72, ЦП-В72, ЦП-А72х3, ЦП-В72х3, ЦП-Ч72, ЦП-АВЧ72

72x72x80

0,23

ЦП-А96, ЦП-В96

96x96x80

0,3

ЦП-А80, ЦП-В80

81x81x47

0,1

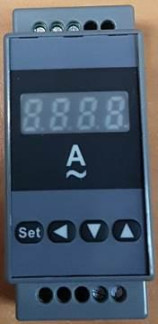

ЦП-А45Д, ЦП-В45Д

36x88x60

0,16

ЦП-МИПС96

96x96x93

0,46

Наименование

Обозначение

Количество

Прибор щитовой цифровой электроизмерительный серии ЦП (модификация по заказу)

ТУ 26.51.43.110-00182502317-2018

1 шт.

Набор крепежа

-

1 к-т

Упаковочная коробка

-

1 шт.

Руководство по эксплуатации и паспорт

-

1 экз.

Методика поверки

ИЦРМ-МП-070-18

1 экз. 1)

Примечание - 1) при поставке партии в один адрес общее количество экземпляров может быть уменьшено до одного экземпляра, но должно быть не менее десяти экземпляров на партию из ста штук
