| Номер в госреестре | 72196-18 |
| Наименование СИ | Меры плоского угла призматические |
| Изготовитель | Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР"), г. Челябинск |
| Год регистрации | 2018 |
| Срок свидетельства | 24.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Меры плоского угла призматические (далее по тексту - меры) предназначены для воспроизведения значений плоского угла в качестве рабочих эталонов для поверки, настройки и градуировки средств измерений плоского угла.
Принцип действия мер заключается в передаче единицы плоского угла рабочим средствам измерений углов.
Меры выполнены из цельной заготовки металла путем механической обработки из стали, с последующей доводкой ее основных геометрических размеров.
Меры имеют форму прямой призмы с различным числом боковых граней, часть из которых или все они являются измерительными поверхностями, попарно образующими рабочие углы.
Меры изготавливаются наборами или отдельными мерами следующих типов:

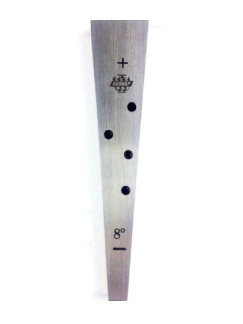

1 - с одним рабочим углом со срезанной вершиной (рисунок 1);
2 - с одним рабочим углом с острой вершиной (рисунок 2);
3 - с четырьмя рабочими углами (рисунок 3);
4 - правильная многогранная (n - гранная) призма (рисунок 4).
Меры типов 1, 2 и 3 имеют отверстия для крепления их с помощью державок из набора принадлежностей при составлении блока мер.
На верхней поверхности каждой меры типа 1 нанесены знаки плюс (+) и минус (-), показывающие направление воображаемого пересечения измерительных поверхностей (вершина двугранного угла). Знак минус (-) нанесен со стороны вершины угла.
Меры типа 4 изготавливаются с измерительными поверхностями (боковыми гранями) числом: 6, 8, 10, 12, 18, 20, 24 и 36.
Меры с измерительными поверхностями числом 6, 8, 10 и 12 имеют центральное отверстие диаметром ^=20Н7; меры с измерительными поверхностями числом 18, 20, 24 и 36 -отверстие диаметром ^=32Н7.
В наборы мер типов 1, 2 и 3 входят специальная линейка, принадлежности для крепления мер и отвертка.
отсутствует.
| Тип меры | Диапазон измерений | Г радация мер |
| 1 | От 1 до 9° | 1° |
| От 1 до 29' | 2' | |
| От 15°10' до 75°50' | 15°10' | |
| 2 | От 10 до 79° | 1° |
| От 15 до 16° | 10' | |
| От 15 до 15°10' | 1' | |
| 80-81-100-99° | ||
| 82-83-98-97° | ||
| 84-85-96-95° | 1° | |
| 86-87-94-93° | ||
| 3 | 88-89-92-91° 90-90-90-90° | |
| 89°10'-89°20'-90°50'-90°40' | ||
| 89°30'-89°40'-90°30'-90°20' | 10' | |
| 89°50'-89°59'-90°10'-90°01' |
Таблица 3 - Допускаемые отклонения мер от номинальных значений, допуски перпендикулярности измерительных поверхностей к базовой поверхности мер и допуски плоскостности измерительных поверхностей мер_
| Тип мер | Допускаемые отклонения мер от номинального значения | Допуск | |||||||
| перпендикулярности измерительных поверхностей к базовой поверхности меры | плоскостности измерительных поверхностей, мкм, не более | ||||||||
| Для классов точности | |||||||||
| 0 | 1 | 2 | 0 | 1 | 2 | 0 | 1 | 2 | |
| 1 | - | ±10" | ±30" | - | ±60" | ±100" | - | 0,15 | 0,30 |
| 2 | - | ±10" | ±30" | - | ±60" | ±100" | - | 0,15 | 0,30 |
| 3 | - | ±10" | ±30" | - | ±60" | ±100" | - | 0,15 | 0,30 |
| 4 | ±5" | ±8" | ±15" | ±15" | ±20" | ±30" | 0,05 | 0,07 | 0,10 |
Таблица 4 - Основные технические характеристики мер типа 4
| Наименование параметра | 6-ти гранная | 8-ми гранная | 10-ти гранная | 12-ти гранная | 18-ти гранная | 20-ти гранная | 24-х гранная | 36-ти гранная |
| значения | ||||||||
| Диаметр меры D, мм | 80 | 90 | 100 | 100 | 120 | 120 | 140 | 180 |
| Высота меры Н, мм | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 28 |
| Диаметр центрального отверстия d, мм | 20Н7 | 20Н7 | 20Н7 | 20Н7 | 32Н7 | 32Н7 | 32Н7 | 32Н7 |
| Масса без упаковки, кг, не более | 0,8 | 1,0 | 1,2 | 1,2 | 1,7 | 2,0 | 2,2 | 3,6 |
Таблица 5 - Параметры шероховатости поверхностей, ширина и твердость измерительных поверхностей, разность между максимальной и минимальной шириной_
| Наименование характеристики | Значение |
| Параметр шероховатости Ra измерительных поверхностей мер по ГОСТ 2789-73, мкм, не более | От 0,040 до 0,063 |
| Параметр шероховатости Ra неизмерительных поверхностей мер по ГОСТ 2789-73, мкм, не более | 0,1 |
| Параметр шероховатости Ra базовой и верхней (маркированной) поверхности мер по ГОСТ 2789-73, мкм, не более | 0,1 |
| Ширина измерительных поверхностей (длина стороны многоугольника), мм, не менее | 15 |
| Разность между максимальной и минимальной шириной измерительных поверхностей одной меры, мм, не более | 0,8 |
| Твердость измерительных поверхностей мер, HRC3, не менее | 61 |
Таблица 6 - Наборы мер плоского угла
| Номер набора (число мер в наборе) | Типы мер в наборе | Градация мер | Номинальные значения рабочих углов мер | Число мер | Классы точности в наборе | Масса набора, кг, не более |
| 1 (93) | 2 | 1° 10' 1' | От 10 до 79° | 70 | 1, 2 | 15 |
| От 15°10' до 15°50' | 5 | |||||
| От 15°01' до 15°09' | 9 | |||||
| 3 | - | 80-81-100-99° 82-83-98-97° 84-85-96-95° 86-87-94-93° 88-89-92-91° 90-90-90-90° | 6 | |||
| 89°10'-89°20'-90°50'-90°40' 89°30'-89°40'-90°30'-90°20' 89°50'-89°59'-90°10'-90°01' | 3 | |||||
| 2 (33) | 2 | 10° 1° 10' 1' | От 30 до 70° От 10 до 20° 45° От 15°15' до 15°50' От 15°01' до 15°09' | 5 11 1 5 9 | 1, 2 | 5 |
| 3 | - | 80-81-100-99° 90-90-90-90° | 2 | |||
| 3 (8) | 2 | - | 10; 15; 20; 30; 45; 55; 60° | 7 | 1, 2 | 2 |
| 3 | - | 90-90-90-90° | 1 | |||
| 4 (8) | 2 | - | 15°10'; 30°20'; 45°00'; 45°30' 50°00'; 60°40'; 75°50' | 7 | 1 | 2 |
| 3 | - | 90-90-90-90° | 1 | |||
| 5 (24) | 1 | 1° | От 1 до 9° | 9 | 1 | 4 |
| 2' | От 1 до 29' | 15 |
| Номер набора | Типы мер в наборе | Г абаритные размеры, мм, не более | ||
| длина | ширина | высота | ||
| 1 | 2; 3 | 490 | 325 | 100 |
| 2 | 2; 3 | 350 | 170 | 100 |
| 3 | 2; 3 | 300 | 215 | 30 |
| 4 | 2; 3 | 315 | 225 | 30 |
| 5 | 1 | 190 | 110 | 90 |
Таблица 8 - Условия эксплуатации и средний срок службы
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более Полный средний срок службы мер типов 1, 2, 3, лет, не менее Полный средний срок службы мер типа 4, лет, не менее | От +17 до +23 80 2 10 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 9 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Мера плоского угла | - | 1 шт. или 1 набор |
| Комплект принадлежностей (для наборов мер) | - | 1 компл. |
| Паспорт | - | 1 экз. |
| Укладочный ящик (футляр) | - | 1 шт. |
осуществляется по документу МИ 1758-87 ГСИ. Меры плоского угла призматические. Методика поверки.
Основные средства поверки:
- рабочий эталон 2-го или 3-го разряда (гониометр) согласно Государственной поверочной схеме для средств измерений плоского угла, утвержденной приказом Росстандарта № 22 от 19 января 2016 г;
- рабочий эталон 3-го разряда (контактный прибор) согласно Государственной поверочной схеме для средств измерений плоского угла, утвержденной приказом Росстандарта № 22 от 19 января 2016 г;
- рабочий эталон 3-го разряда (меры угловые) согласно Государственной поверочной схеме для средств измерений плоского угла, утвержденной приказом Росстандарта № 22 от 19 января 2016 г.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или паспорт в виде оттиска клейма.
приведены в эксплуатационном документе.
Г осударственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта № 22 от 19 января 2016 г.
ГОСТ 2875-88 Меры плоского угла призматические. Общие технические условия ТУ 4381-002-04567838-2016 Призмы правильные многогранные ППМ. Технические условия
