| Номер в госреестре | 72171-18 |
| Наименование СИ | Генераторы сигналов произвольной формы модульные |
| Обозначение типа СИ | M3201A |
| Изготовитель | Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы сигналов произвольной формы модульные M3201A (далее - модули) предназначены для формирования электрических сигналов стандартных форм, а также сигналов произвольной формы, в том числе сигналов с аналоговой и векторной модуляцией.
Принцип действия основан на прямом цифровом синтезе с использованием цифроаналоговых преобразователей, схем частотной, фазовой, амплитудной и векторной модуляции, и опорного задающего генератора.
Модули устанавливаются в слот PXIe базового блока (шасси). Шасси и устанавливаемый в него контроллер поставляются по отдельному заказу.

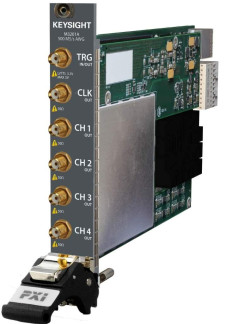

Общий вид модулей с указанием места нанесения знака утверждения типа и знака поверки показан на рисунке 1. На панелях модулей отсутствуют элементы регулировки и подстройки, специальных мер защиты от несанкционированного доступа не требуется.
место нанесения знака утверждения типа и знака поверки
Программное обеспечение (драйвер “SD1 SFP”) служит для управления режимами задания параметров и функций генерируемых сигналов. Драйвер устанавливается на внешний контроллер с шиной PXIe в базовом блоке (шасси).
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | SD1 SFP |
| Номер версии (идентификационный номер) | 2.01.17 и выше |
Метрологические и технические характеристики представлены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Количество каналов | 4 |
| Максимальная частота дискретизации, Гц | 500 |
| Стандартные формы напряжения: постоянное, синусоидальное, пилообразное, прямоугольное | |
| Диапазон частот, МГц | от 0 до 200 |
| Пределы допускаемой относительной погрешности установки частоты сигнала | ±1 • 10-4 |
| Выходное сопротивление, Ом | 50 |
| Диапазон выходного напряжения, В | ±1,5 |
| Разрешение по напряжению, бит | 16 |
| Пределы допускаемой абсолютной погрешности установки постоянного напряжения и постоянного напряжения смещения U=, В | ±(0,01-U= + 0,001) |
| Пределы допускаемой абсолютной погрешности установки амплитуды синусоидального напряжения на частоте 1 кГц UP, В | ±(0,01 •Up + 0,001) |
| Неравномерность АЧХ на частотах до 150 МГц, %, не более | 10 |
| Верхняя частота полосы пропускания (по уровню 0,707), МГц | 200 |
| Длительность фронтов сигнала прямоугольной формы с амплитудой 1,2 В и частотой 1 МГц, нс, не более | 7,0 |
Таблица 3 - Основные технические характеристики
| Тип выходных разъемов | SMA(f) | ||
| Потребляемая мощность от шасси PXI, Вт, не более | 30 | ||
| Г абаритные размеры, мм | глубина | толщина | высота |
| 216 | 20 | 130 | |
| Масса, г, не более | 350 | ||
| Потребляемая мощность от шасси, Вт, не более | 30 | ||
| Рабочие условия применения | |||
| температура окружающего воздуха, °С | 23 ±5 | ||
| относительная влажность воздуха, % | от 30 до 70 (без конденсата) | ||
| Электромагнитная совместимость | по ГОСТ Р МЭК 61326-1-2014 | ||
наносится на боковую панель корпуса модулей в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
представлена в таблице 4.
Таблица 4 - Комплектность модулей
| Наименование и обозначение | Кол-во |
| Генератор сигналов произвольной формы модульный M3201A | 1 шт. |
| Компакт-диск с драйвером “SD1 SFP” | 1 шт. |
| Руководство пользователя | 1 шт. |
| Методика поверки M3201A/МП-2018 | 1 шт. |
осуществляется по документу М3201А/МП-2018 «ГСИ. Генераторы сигналов произвольной формы модульные М3201А. Методика поверки», утвержденному ЗАО «АКТИ-Мастер»
27.06.2018 г.
Основные средства поверки:
- частотомер электронно-счетный Keysight 53131А, регистрационный номер 26211-03;
- мультиметр цифровой Keysight 34461A, регистрационный номер 54848-13;
- осциллограф цифровой Keysight DSO-X 4052A, регистрационный номер 53386-13.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится боковую панель корпуса модулей в виде наклейки и/или на свидетельство о поверке.
«Генераторы сигналов произвольной формы Keysight M32XXA-M33XXA. Руководство пользователя».
Нормативные документы, устанавливающие требования к генераторам сигналов произвольной формы модульным M3201A
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.648-2015. ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 1-10" до 2-10 Гц
ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
ГОСТ Р МЭК 61326-1-2014. Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования
