| Номер в госреестре | 72009-18 |
| Наименование СИ | Газоанализаторы озона |
| Обозначение типа СИ | BMT 964C |
| Изготовитель | ?ма "BMT Messtechnik GmbH", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 01.08.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Г азоанализаторы озона ВМТ 964C (далее - газоанализаторы) предназначены для измерений массовой концентрации озона в газовых средах, используемых для озонирования воды.
Принцип действия газоанализатора озона ВМТ 964C основан на фотометрическом определении содержания озона по собственной полосе поглощения с максимумом на длине волны 254 нм. Газоанализатор представляет собой двулучевой фотометр.
Газоанализатор является автоматическим стационарным прибором, режим работы - циклический. Конструктивно выполнен в одном блоке, вариант крепления - настенный.

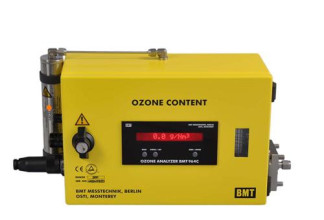

Общий вид средства измерений, схема пломбировки от несанкционированного доступа, обозначение нанесения знака поверки представлены на рисунке 1.
Г азоанализаторы имеют встроенное программное обеспечение (ПО), которое осуществляет следующие функции:
-расчет массовой концентрации озона;
-отображение результатов измерений на дисплее;
-передача результатов измерений по интерфейсу связи с ПК;
-контроль целостности программных кодов ПО, настроечных и калибровочных констант; -контроль общих неисправностей.
Уровень защиты встроенного ПО от преднамеренных или непреднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | BMT 964 Link |
| Номер версии (идентификационный номер) ПО | не ниже 2.01 |
| Цифровой идентификатор ПО * | 825c64823c19c0c18692e4db1f8e7b38 |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | MD5 |
| * Контрольная сумма указана для версии 2.01 | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний массовой концентрации озона, г/м3 | от 0,0 до 300,0 |
| Диапазон измерений массовой концентрации озона, г/м3 | от 0,0 до 100,0 |
| Пределы допускаемой основной приведенной погрешности измерений массовой концентрации озона, %, в диапазоне от 0 до 10 г/м включ. | ±10 |
| Пределы допускаемой основной относительной погрешности измерений массовой концентрации озона, %, в диапазоне св. 10 до 100 г/м включ. | ±10 |
| Номинальная цена единицы наименьшего разряда на дисплее газоанализатора, г/м3 | 0,1 |
| Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности | 0,5 |
| Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах условий эксплуатации на каждые 10 °С, в долях от предела допускаемой основной погрешности | ±0,5 |
| Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды в пределах условий эксплуатации, в долях от предела допускаемой основной погрешности | ±0,2 |
| Пределы допускаемой дополнительной погрешности от влияния неизме-ряемых компонентов, перечень и содержание в воздухе которых указан в Руководстве по эксплуатации на газоанализаторы, и содержание которых < 0,5 ПДК по ГОСТ 12.1.005 - 88 или ГН 2.1.6.1338, в долях от предела допускаемой основной погрешности | ±0,3 |
| Предел допускаемого изменения выходного сигнала за 6 часов непрерывной работы, в долях от предела допускаемой основной погрешности | 0,5 |
| Нормальные условия измерений о/"ч -температура окружающей среды, С -относительная влажность, % | от +18 до +22 от 10 до 60 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время одного цикла измерений, с | 0,3 |
| Время прогрева, мин, не более | 2 |
| Параметры электрического питания: - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50±1 |
| Масса, кг, не более | 5,5 |
| Габаритные размеры газоанализатора, мм, не более: -длина | 300 |
| -ширина | 200 |
| -высота | 120 |
| Потребляемая мощность, В • А, не более | 15 |
| Условия эксплуатации: »-» о/"ч - температура окружающей среды, С | от 0 до +50 |
| - относительная влажность, %, не более | 95 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Объемный расход газовой смеси на входе газоанализатора, дм /мин, не более | 0,8 |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 24000 |
наносится на титульный лист руководства по эксплуатации (типографским методом) и на специальную табличку на задней панели газоанализатора (методом шелкографии или типографским методом).
Таблица 4 - Комплектность газоанализатора
| Наименование | Обозначение | Количество |
| Г азоанализатор | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП-242-2181-2017 | 1 экз. |
осуществляется по документу МП-242-2181-2017 «ГСИ. Газоанализаторы озона ВМТ 964C. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 25 декабря 2017 г.
Основные средства поверки:
- спектрофотометр UV-3600, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 19387-08;
- генератор озона ОЗОН-М50, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 19166-00.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) на газоанализатор, как показано на рисунке 1.
приведены в эксплуатационном документе.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
Техническая документация фирмы «BMT MESSTECHNIK GMBH», Германия
