| Номер в госреестре | 70702-18 |
| Наименование СИ | Потенциостаты-гальваностаты |
| Обозначение типа СИ | Р |
| Изготовитель | ИП Астафьева Юлия Андреевна, г. Черноголовка |
| Год регистрации | 2018 |
| Срок свидетельства | 28.03.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Потенциостаты-гальваностаты типа Р (далее - приборы) предназначены для воспроизведения напряжения и силы постоянного тока на рабочих электродах электрохимической ячейки в процессе электрохимических исследований.
Принцип действия потенциостатов-гальваностатов типа Р основан на обеспечении заданного закона изменения потенциала или тока при электрохимических измерениях путем формировании регулируемых и стабилизированных напряжения и силы постоянного тока, которые не зависят от процессов, происходящих в электрохимической ячейке.
Приборы могут функционировать в режиме стабилизации напряжения (режим потенциостата) или в режиме стабилизации тока (режим гальваностата). Регулировка выходных напряжения и силы тока осуществляется независимо на основе сигналов обратной связи, поступающих с электродов электрохимической ячейки и обрабатываемых микроконтроллером, который формирует управляющие сигналы для встроенного источника напряжения и тока. Приборы позволяют работать по двух, трех или четырехэлектродной схемам подключения к электрохимической ячейке. В выключенном состоянии или в режиме ожидания, выход приборов подключен к внутреннему эквиваленту нагрузки.
Управление приборами, их конфигурирование, обработка, вывод и хранение результатов измерений осуществляется через интерфейс связи USB с помощью прикладного программного обеспечения ES8, предустановленного на внешнем персональном компьютере (ПК). Микроконтроллер приборов контролирует выполнение созданной пользователем программы, анализирует данные тока, потенциала, рассчитывает заряд, проверяет наличие перегрузок, признаков остановки и выполняет остальные рабочие функции.
Приборы имеют собственную энергонезависимую память, в которую резервируются все данные, получаемые в ходе работы. После запуска прибор может быть отключен от компьютера для автономной работы.
Приборы выпускаются в виде шести модификаций: Р-2Х, Р-20Х, Р-20Х8, Р-40Х, Р-45Х, Р-150Х, отличающихся количеством каналов, максимальной выходной мощностью канала, конструктивным исполнением.
Основные узлы приборов: микроконтроллер, АЦП, ЦАП, селектор, коммутатор, предварительные усилители напряжения и тока, усилитель мощности, эквивалент нагрузки, источник питания.
Конструктивно приборы выполнены в виде моноблока в металлическом корпусе для настольного или стоечного размещения.
На передней панели приборов расположены: тумблер - индикатор включения питания, разъемы для подключения электрохимической ячейки, клемма заземления, светодиодный (-ые) индикатор (-ы) режимов работы, вентиляционные отверстия.
На задней панели приборов расположены: разъем сети питания 220 В, сетевой предохранитель, вентилятор (-ы) охлаждения, разъем интерфейса USB.

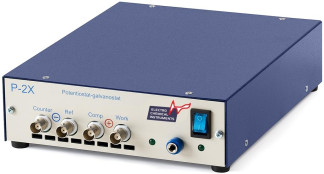

Общий вид приборов с обозначением мест нанесения знака поверки и мест пломбировки от несанкционированного доступа приведен на рисунках 1 - 9.
По условиям эксплуатации потенциостаты-гальваностаты типа Р являются лабораторными приборами.
Приборы работают под управлением специализированного программного обеспечения (ПО) ES8, которое является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ES8 |
| Номер версии (идентификационный номер ПО) | Не ниже 4.100 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики потенциостатов-гальваностатов типа Р
| Наименование характеристики | Значение для модификаций | |||||
| Р-2Х | Р-20Х | Р-20Х8 | Р-40Х | Р-45Х | Р-150Х | |
| Количество каналов | 1 | 1 | 8 | 1 | 1 | 1 |
| Диапазон воспроизведения напряжения постоянного тока, В | от -5 до +5 | от -2 до +2; от -15 до +15 | от -6 до +6 | от -2 до +2; от -5 до +5 | от -1 до +1; от -2 до +2; от -5 до +5; от -12 до +12 | от -2 до +2; от -9 до +9 |
| Пределы допускаемой приведенной погрешности воспроизведения к верхнему пределу воспроизведения напряжения постоянного тока, % | ±0,2 | |||||
| Диапазон воспроизведения силы постоянного тока | от -200 до +200 мА; от -20 до +20 мА; от -2 до +2 мА; от -200 до +200 мкА; от -20 до +20 мкА; от -2 до +2 мкА | от -1,5 до +1,5 А; от -200 до +200 мА; от -20 до +20 мА; от -2 до +2 мА; от -200 до +200 мкА; от -20 до +20 мкА; от -2 до +2 мкА; от -200 до +200 нА | от -2 до +2 А; от -200 до +200 мА; от -20 до +20 мА; от -2 до +2 мА; от -200 до +200 мкА | от -3 до +3 А; от -200 до +200 мА; от -20 до +20 мА; от -2 до +2 мА; от -200 до +200 мкА; от -20 до +20 мкА; от -2 до +2 мкА; от -200 до +200 нА | от -3 до +3 А; от -200 до +200 мА; от -20 до +20 мА; от -2 до +2 мА; от -200 до +200 мкА; от -20 до +20 мкА; от -2 до +2 мкА; от -200 до +200 нА; от -20 до +20 нА; | от -15 до +15 А; от -1 до +1 А; от -100 до +100 мА; от -10 до +10 мА |
| Пределы допускаемой приведенной погрешности воспроизведения к верхнему пределу воспроизведения силы постоянного тока, % | ±0,5 для диапазонов от -200 до +200 мА; от -2 до +2 мкА; ±0,2 для остальных диапазонов | ±1 для диапазонов от -1,5 до +1,5 А; от -200 до +200 нА; ±0,5 для диапазона от -2 до +2 мкА; ±0,2 для остальных диапазонов | ±1 для диапазонов от -2 до +2 А; от -200 до +200 мкА; ±0,2 для остальных диапазонов | ±1 для диапазонов от -3 до +3 А; от -200 до +200 нА; ±0,5 для диапазона от -2 до +2 мкА; ±0,2 для остальных диапазонов | ±3 для диапазона от -20 до +20 нА; ±1 для диапазонов от -3 до +3 А; от -200 до +200 нА; ±0,5 для диапазона от -2 до +2 мкА; ±0,2 для остальных диапазонов | ±1 для диапазона от -15 до +15 А; ±0,2 для остальных диапазонов |
| Наименование характеристики | Значение для модификаций | |||||
| Р-2Х | Р-20Х | Р-20Х8 | Р-40Х | Р-45Х | Р-150Х | |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 50 | |||||
| Г абаритные размеры, мм, (длинахширинахвысота) | 230x175x50 | 230x175x50 | 430x265x95 | 235x350x100 | 235x350x100 | 235x350x100 |
| Масса, кг | 1,5 | 2,5 | 10 | 4 | 4 | 7,5 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +15 до +25 от 40 до 80 от 96 до 104 | |||||
| Время непрерывной работы, ч | 22 | |||||
| Средний срок службы, лет | 10 | |||||
| Средняя наработка до отказа, ч | 45000 | |||||
наносится на лицевую панель приборов способом наклейки и на титульные листы руководств по эксплуатации типографским способом.
Таблица 4 - Комплектность потенциостатов-гальваностатов Р-2Х
| Наименование | Обозначение | Количество |
| Потенциостат-гальваностат Р-2Х | ТУ 26.51.43-001-0119244659-2017 | 1 шт. |
| Адаптер питания | - | 1 шт. |
| Кабель подводящий экранированный с зажимом «крокодил» и BNC разъемом | - | 4 шт. |
| Кабель подводящий с зажимом «крокодил» и штыревым разъемом типа «банан» | - | 1 шт. |
| Кабель интерфейсный USB | - | 1 шт. |
| Компакт-диск c программой управления и установочными драйверами | - | 1 шт. |
| Коробка упаковочная | - | 1 шт. |
| Рекомендации по подключению прибора и его эксплуатации | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП 206.1-001-2018 | 1 экз. |
Таблица 5 - Комплектность потенциостатов-гальваностатов Р-20Х, Р-40Х, Р-45Х
| Наименование | Обозначение | Количество |
| Потенциостат-гальваностат Р-20Х, Р-40Х, Р-45Х (модификация по заказу) | ТУ 26.51.43-001-0119244659-2017 | 1 шт. |
| Сетевой шнур питания | - | 1 шт. |
| Кабель подводящий экранированный с зажимом «крокодил» и BNC разъемом | - | 4 шт. |
| Кабель подводящий с зажимом «крокодил» и штыревым разъемом типа «банан» | - | 1 шт. |
| Кабель интерфейсный USB | - | 1 шт. |
| Компакт-диск c программой управления и установочными драйверами | - | 1 шт. |
| Коробка упаковочная | - | 1 шт. |
| Рекомендации по подключению прибора и его эксплуатации | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП 206.1-001-2018 | 1 экз. |
Таблица 6 - Комплектность потенциостатов-гальваностатов Р-150Х
| Наименование | Обозначение | Количество |
| Потенциостат-гальваностат Р-150Х | ТУ 26.51.43-001-0119244659-2017 | 1 шт. |
| Сетевой шнур питания | - | 1 шт. |
| Кабель подводящий экранированный с зажимом «крокодил» и BNC разъемом | - | 2 шт. |
| Наименование | Обозначение | Количество |
| Силовой провод с зажимом «крокодил» и клеммой | - | 2 шт. |
| Кабель подводящий с зажимом «крокодил» и штыревым разъемом типа «банан» | - | 1 шт. |
| Кабель интерфейсный USB | - | 1 шт. |
| Компакт-диск c программой управления и установочными драйверами | - | 1 шт. |
| Коробка упаковочная | - | 1 шт. |
| Рекомендации по подключению прибора и его эксплуатации | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП 206.1-001-2018 | 1 экз. |
Таблица 7 - Комплектность потенциостатов-гальваностатов Р-20Х8
| Наименование | Обозначение | Количество |
| Потенциостат-гальваностат Р-20Х8 | ТУ 26.51.43-001-0119244659-2017 | 1 шт. |
| Сетевой шнур питания | - | 1 шт. |
| Кабель подводящий экранированный с зажимом «крокодил» и BNC разъемом | - | 16 шт. |
| Кабель подводящий с зажимом «крокодил» и штыревым разъемом для клеммника | - | 16 шт. |
| Клеммник винтовой сдвоенный | - | 8 шт. |
| Кабель подводящий с зажимом «крокодил» и штыревым разъемом типа «банан» | - | 1 шт. |
| Кабель интерфейсный USB | - | 1 шт. |
| Компакт-диск c программой управления и установочными драйверами | - | 1 шт. |
| Коробка упаковочная | - | 1 шт. |
| Рекомендации по подключению прибора и его эксплуатации | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП 206.1-001-2018 | 1 экз. |
осуществляется по документу МП 206.1-001-2018 «Потенциостаты-гальваностаты типа Р. Методика поверки», утвержденному ФГУП «ВНИИМС» 15 января 2018 г.
Основные средства поверки: мультиметр 3458А (регистрационный номер в Федеральном информационном фонде № 25900-03); вольтамперметр М2018 (регистрационный номер в Федеральном информационном фонде № 5368-76).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель приборов.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ТУ 26.51.43-001-0119244659-2017 Потенциостаты-гальваностаты типа Р. Технические условия
| Зарегистрировано поверок | 392 |
| Поверителей | 20 |
| Актуальность данных | 18.04.2024 |
