| Номер в госреестре | 70197-18 |
| Наименование СИ | Приборы кабельные |
| Обозначение типа СИ | CABLEMETER, мод. CABLEMETER, CABLEMETER Е |
| Изготовитель | ООО "Связьприбор", г. Тверь |
| Год регистрации | 2018 |
| Срок свидетельства | 24.01.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |

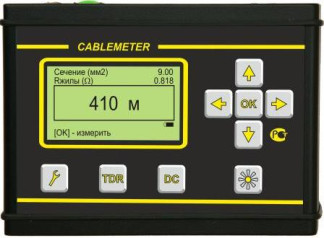

Приборы кабельные CABLEMETER, модели CABLEMETER, CABLEMETER Е (далее -приборы), предназначены для измерения электрического сопротивления жилы металлического кабеля и определения расстояния до мест сосредоточенных неоднородностей кабеля.
Приборы CABLEMETER, модели CABLEMETER, CABLEMETER Е, измеряют электрическое сопротивление жилы металлического сопротивления методом моста постоянного тока и рассчитывают по измеренному значению длину кабеля и площадь сечения токопроводящей жилы. Приборы содержат также импульсный рефлектометр для определения расстояний до мест сосредоточенных неоднородностей.
Принцип действия приборов основан на измерении электрических сигналов с последующим преобразованием в цифровую форму, вычислении ряда параметров и отображении результатов на цифробуквенном графическом диплее с сохранением их в энергонезависимой встроенной памяти.
Приборы CABLEMETER имеют две модели: CABLEMETER - для кабеля, намотанного на барабан, и CABLEMETER Е для кабеля, как намотанного на барабан, так и проложенного в грунте или по воздуху.
Программное обеспечение (далее по тексту - ПО), входящее в состав приборов кабельных CABLEMETER, модели CABLEMETER, CABLEMETER Е, выполняет функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерений. Метрологически значимая часть ПО размещается в энергонезависимой памяти микроконтроллера, запись которой осуществляется в процессе производства. Доступ к процессору исключен конструкцией приборов. Защита приборов от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Наименование ПО | CMTR |
| Идентификационное наименование ПО | CMTR 1.015 |
| Номер версии (идентификационный номер) ПО | 1.015 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Характеристика | Значение для обеих моделей |
| Сопротивление нагрузки, Ом | 120±6 |
| Диапазон измерения электрического сопротивления токопроводящих жил (по шлейфу) Яш на постоянном токе, Ом | от 0,000001 до 1999 |
| Пределы допускаемой абсолютной погрешности измерения сопротивления R токопроводящих жил на постоянном токе, Ом от 0,000001 до 0,9999 Ом от 1,000 до 1999 Ом | ±(0,003R+1 ед.мл.р .+0,000005) ±(0,001R+1 ед. мл. р.) |
| Верхние значения диапазонов измеряемых расстояний, м (при коэффициенте укорочения 1,5) | 30; 60; 120; 250; 500; 1000; 2000; 5000; 10000; 20000; 30000 |
| Нижнее значение измеряемого расстояния и мертвая зона, м (при коэффициенте укорочения 1,5) | 4,5 |
| Диапазон установки коэффициента укорочения | от 1,000 до 6,999 |
| Пределы допускаемой абсолютной погрешности определения расстояния, м | ±0,25 |
| Частота следования калибровочных меток, кГц | 781,250 ±1 |
Таблица 3 - Технические характеристики
| Характеристика | Значение |
| Г абаритные размеры (ширина х высота х глубина), мм, не более | 170х140х85 |
| Масса, кг, не более | 1,6 |
| Электропитание - от встроенного аккумулятора, напряжением, В - от сети переменного тока напряжением, В частотой, Гц - максимальная потребляемая мощность, В-А, не более | от 6 до 12 |
| ПП 220^ 50±2,5 5 | |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при 30 °С, %, не более | от - 10 до +50 90 |
| Условия транспортирования и хранения: - температура окружающей среды, °C - относительная влажность воздуха при 30 °С, %, не более | от - 30 до +55 95 |
По общим техническим требованиям прибор удовлетворяет требованиям ГОСТ 22261-94, а по условиям эксплуатации относится к группе 3 по ГОСТ 22261, но с расширенным диапазоном рабочих температур от -10 до +50 оС.
наносится типографским способом на титульные листы эксплуатационных документов и на заднюю сторону тестера в виде наклеек или любым технологическим способом, обеспечивающим четкое изображение знака, его стойкость к внешним воздействующим факторам, а также сохранность его изображения в течение всего установленного срока службы тестера.
Таблица 4
| Наименование | Обозначение | шт | Примечание |
| 1 Прибор кабельный CABLEMETER, модели | Модели CABLEMETER, CABLEMETER Е | 1 | Модель в соответствии с заказом |
| 2 Сумка для переноски | 1 | ||
| 3 Аккумулятор: | Li-Ion | 1 | 7,2 В; 4,4 АЧ |
| 4 Набор измерительных проводов | 1 | ||
| 5 Блок питания от сети (адаптер) | SYS1308-2412-W2E | 1 | Выход: 12 В; 2,0 А; |
| 6 Руководство по эксплуатации (для выбранной модели) | 1 | ||
| 7 Методика поверки | МП 0876-0033-2017 | 1 |
осуществляется по документу МП 0876-0033-2017 «Приборы кабельные CABLEMETER, модели CABLEMETER, CABLEMETER Е. Методика поверки», утвержденному ФГУП ЦНИИС
03.10.2017 г.
Основные средства поверки:
- магазин сопротивлений Р4831 (рег. № 8510-08): диапазон от 0,01 до 110 000 Ом, КТ 0,02;
- частотомер электронно-счетный Ч3-63/1 (рег. № 9135-83).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Технические условия ТУ 4221-033-40720371- 17.
