Государственный реестр средств измерений

Вольтметры щитовые аналоговые VLT, 70059-17

Вольтметры щитовые аналоговые VLT (далее по тексту - вольтметры) предназначены для измерений действующего значения напряжения переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 70059-17
Наименование СИ Вольтметры щитовые аналоговые
Обозначение типа СИ VLT
Изготовитель "Schneider Electric Industries SAS", подразделение "Novamel SARL", Тунис
Год регистрации 2017
Срок свидетельства 28.12.2027
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Вольтметры щитовые аналоговые VLT (далее по тексту - вольтметры) предназначены для измерений действующего значения напряжения переменного тока промышленной частоты.

Описание

Вольтметры являются приборами электромагнитной системы, принцип действия которых заключается во взаимодействии магнитного поля катушки с подвижным ферромагнитным сердечником, к которому закреплен стрелочный указатель. Градуировка шкалы соответствует среднеквадратическим (действующим) значениям силы переменного напряжения.

Конструктивно вольтметры выполнены в прямоугольном пластмассовом корпусе, на лицевой панели которого расположена шкала и стрелочный указатель. Кроме того, на передней панели вольтметров расположен винт (шлиц) корректора, с помощью которого можно установить указатель прибора на нулевую отметку шкалы при отключенных цепях измерения тока. Угол перемещения указателя составляет 90°. На задней панели вольтметров расположены клеммы для подключения измеряемого тока.

Угол отклонения от вертикали при работе вольтметров - не более 30°.

В зависимости от размеров корпуса выпускаются 3 варианта исполнения вольтметров -VLT 72^72, VLT 96x96 и VLT DIN, и следующие модификации - 16005, 16060, 16061 и 16075.

На разъемные части корпуса вольтметров наносится пломбировочная наклейка.

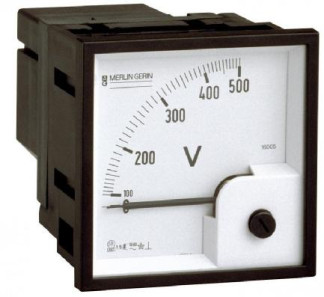

Общий вид и место пломбирования от несанкционированного доступа вольтметров представлены на рисунке 1.

Программное обеспечение

отсутствует.

Технические характеристики

Основные метрологические и технические характеристики вольтметров приведены в таблице 1.

Наименование характеристики

Значение для исполнения (модис

жкации)

VLT

72x72

(16005)

VLT

96x96

(16075)

VLT

DIN

(16060)

VLT DIN (16061)

Класс точности

1,5

Диапазон измерений напряжения переменного тока в диапазоне частот от 50 до 60 Гц, В

от 0 до 500

от 0 до 300

от 0 до 500

Максимальная перегрузка в течение 5 с от верхнего предела диапазона измерений силы переменного тока, %

200

Пределы допускаемой дополнительной приведенной к верхнему значению диапазона измерений погрешности измерений напряжения переменного тока, вызванной изменением температуры окружающей среды в пределах рабочих условий измерений, на каждый °С, %

±0,003

Потребляемая мощность, В • А, не более

3

3,5

Габаритные размеры (высотахширинах глубина), мм, не более

72x72x75

96x96x75

83x70x66

Масса, кг, не более

0,3

0,5

0,3

Нормальные условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

-    атмосферное давление, кПа (мм рт.ст.)

от +15 до +25 от 30 до 80 от 98 до 106 (от 735 до 795)

Рабочие условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

-    атмосферное давление, кПа (мм рт.ст.)

от -25 до +50 до 95 (без конденсации влаги) от 84 до 106,7 (от 630 до 800)

Средняя наработка на отказ, ч, не менее

50000

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на боковую панель вольтметра методом сеткографии.

Комплектность

Комплектность вольтметров представлена в таблице 3.

Таблица 3 - Комплектность вольтметров

Наименование

Количество

Вольтметр щитовой аналоговый VLT

1 шт.

Паспорт

1 экз.

Упаковочная коробка

1 шт.

Клемма ножевая (для модификаций 16005 и 16075)

2 шт.

Винты М4 и М5 (для модификаций 16005 и 16075)

по 2 шт.

Угловой кронштейн (для модификаций 16005 и 16075)

2 шт.

Поверка

осуществляется по ГОСТ 8.497-83 «Амперметры, вольтметры, ваттметры, варметры. Методика поверки».

Основные средства поверки:

- калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде 25985-09).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или в паспорт.

Сведения о методах измерений

отсутствуют.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 30012.1-2002 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей

Техническая документация изготовителя
