Рефлектометры компьютерные РЕЙС-405, 69458-17

Назначение

Рефлектометры компьютерные РЕЙС-405 (далее - рефлектометры) предназначены для определения расстояния до места повреждения линий связи, силовых кабельных линий, линий электропередачи, контроля и управления, а также определения характера повреждения.

Описание

Конструктивно рефлектометр выполнен в виде законченного устройства в портативном пластмассовом корпусе.

В основу работы прибора положен метод импульсной рефлектометрии (локационный метод, метод отраженных импульсов), импульсно-дуговой метод (метод кратковременной дуги), метод колебательного разряда (волновой метод). Сущность метода импульсной рефлектометрии заключается в зондировании кабеля (двухпроводной линии) импульсами напряжения, приеме импульсов, отраженных от места повреждения и неоднородностей волнового сопротивления, выделении отражений от места повреждений на фоне помех (случайных и отражений от неоднородностей линий) и определении расстояния до повреждения по временной задержке отраженного импульса относительно зондирующего.

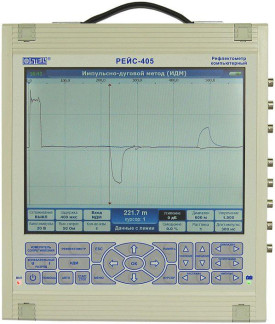

Общий вид рефлектометров с указанием места нанесения знака утверждения типа и защиты от несанкционированного доступа в виде пломбировки корпуса представлен на рисунке 1.

Программное обеспечение

Метрологически значимая часть программного обеспечения (ПО) прошита в памяти микроконтроллера. Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики_

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации ШМИЯ.411719.008РЭ методом компьютерной графики и на рефлектометр методом офсетной печати.

Комплектность

Таблица 4 - Комплектность рефлектометра

Поверка

осуществляется в соответствии с разделом 7 «Поверка прибора» документа ШМИЯ.411719.008РЭ «Рефлектометр компьютерный РЕЙС-405. Руководство по эксплуатации», утвержденному начальником ФГБУ «ГНМЦ» Минобороны России 12.10.2017.

Основные средства поверки:

Частотомер электронно-счетный Ч3-63/1 (рег. № 9084-90): диапазон измерений частоты от 0,1 Гц до 1500 МГц, разрешающая способность 1 нс;

Осциллограф цифровой DL9240 (рег. № 39514-08): диапазон установки коэффициентов отклонения от 2мВ/дел. до 5 В/дел., пределы допускаемой погрешности установки коэффициентов отклонения ± 1,5 %;

Мера электрического сопротивления постоянного тока многозначная Р3026-2 (рег. № 8478-04): диапазон воспроизведения сопротивления постоянному току от 0,01 до 111111,1 Ом, класс точности 0,005/1,5^ 10-6

Магазин сопротивления Р40102 (рег. № 10547-86): диапазон воспроизведения сопротивления постоянному току от 0,01 до 100 МОм, класс точности 0,05.

Магазин сопротивления Р40104 (рег. № 10547-86): диапазон воспроизведения сопротивления постоянному току от 10 до 1000 МОм, класс точности 0,05.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых рефлектометров с требуемой точностью

Знак поверки наносится в свидетельство о поверке и/или в формуляр.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерения времени и частоты

МИ 1935-88 Государственная поверочная схема для средств измерений

2    9

электрического напряжения до 1000 в диапазоне частот 110 - 310 Гц

ШМИЯ.411719.008ТУ Рефлектометр компьютерный РЕЙС-405. Технические условия
