| Номер в госреестре | 69066-17 |
| Наименование СИ | Осциллографы цифровые |
| Обозначение типа СИ | MSO5 |
| Изготовитель | Компания "Tektronix (China) Co., Ltd.", Китай |
| Год регистрации | 2017 |
| Срок свидетельства | 25.10.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые серии MSO5 (далее - осциллографы) предназначены для измерения и анализа амплитудных и временных параметров электрических сигналов.
Принцип действия основан на применении высокоскоростных аналого-цифровых преобразователей (АЦП) напряжения входного электрического сигнала в цифровой код в реальном времени. Преобразованный в цифровой код сигнал отображается на цветном жидкокристаллическом дисплее с сенсорным управлением в виде осциллограмм, эпюр и спектрограмм, на которых задаются параметры измерений амплитудных и временных параметров. Синхронизация осуществляется от внутреннего опорного генератора или от внешнего источника.
Осциллографы имеют логический анализатор цифровых сигналов с подключаемыми к входам осциллографов миниатюрными пробниками и цифровой вольтметр для каждого аналогового канала, а также генератор сигналов произвольной формы (опция).
Управление режимами работы и параметрами измерений производится вручную с лицевой панели, или по интерфейсам USB, Ethernet (10/100/1000BASE-T).
Модели в серии отличаются количеством каналов и значениями полосы пропускания.

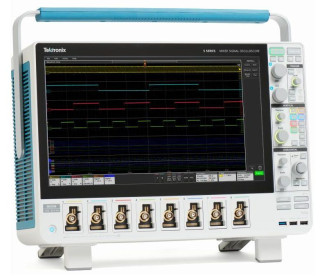

Конструктивно осциллографы выполнены в виде моноблока в настольном исполнении, их внешний вид показан на фотографиях 1 и 2.
Программное обеспечение выполняет функции управления режимами работы, математические функции обработки, представления, записи и хранения измерительной информации. Для расширения функциональных возможностей по заказу может быть установлена операционная система Windows 10 (опция 5-WIN).
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014 (класс риска “A” по WELMEC 7.2).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | MSO5 Firmware |
| Номер версии (идентификационный номер) | 1.2.0 и выше |
представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| АНАЛОГОВЫЕ КАНАЛЫ | |
| Количество каналов | |
| MS054 | 4 |
| MS056 | 6 |
| MS058 | 8 |
| Максимальное разрешение АЦП, бит | 16 |
| Максимальная скорость выборки (частота дискретизации), ГГц | 6,25 |
| 1 | 2 |
| Максимальная длина записи отсчетов в память | |
| стандартное исполнение | 62.5 106 |
| опция 5-RL-125M | 125 1О6 |
| Коэффициент развертки | от 200 пс/дел |
| до 1000 с/дел | |
| Входное сопротивление Явх | (1 ±0,01) МОм |
| (50 ±0,5) Ом | |
| Количество делений вертикальной шкалы | ±5 |
| Коэффициент отклонения Ко, в последовательности 1-2-5, или п | эоизвольно по выбору |
| Rbx 1 МОм | от 0,5 мВ/дел до 10 В/дел |
| Rbx 50 Ом | от 0,5 мВ/дел до 1 В/дел |
| Пределы допускаемой относительной погрешности коэффициента отклонения | |
| (при температуре не более 30 °С), % | |
| Ко: 0,5; 1 мВ/дел | ±2 |
| Ко > 1 мВ/дел; опции 5-BW-350/500/1000 | ±1 |
| Ко > 1 мВ/дел; опция 5-BW-2000, Rbx 1 МОм | ±1 |
| Ко > 1 мВ/дел; опция 5-BW-2000, Rbx 50 Ом | ±1,2 |
| Остаточное смещение по вертикали Асм, делений, не более | |
| Rbx 1 МОм | ±0,2 |
| Rbx 50 Ом; Ко = 1 мВ/дел | ±0,2 |
| Rbx 50 Ом; Ко > 1 мВ/дел | ±0,1 |
| Диапазон установки напряжения смещения Ucm, В | |
| Rbx 1 МОм | |
| Ко < 63 мВ/дел | ±1 |
| 64 мВ/дел < Ко < 999 мВ/дел | ±10 |
| Ко > 1 В/дел | ±100 |
| Rbx 50 Ом, опции 5-BW-350/500/1000 | |
| Ко < 63 мВ/дел | ±1 |
| Ко > 64 мВ/дел | ±10 |
| Rbx 50 Ом, опция 5-BW-1000 | |
| Ко < 50 мВ/дел | ±1 |
| 51 мВ/дел < Ко < 99 мВ/дел | ±(1,5 - 10-Ко-дел) |
| 100 мВ/дел < Ко < 500 мВ/дел | ±10 |
| Ко >501 мВ/дел | ±(15 - 10-Ко-дел) |
| Пределы допускаемой абсолютной погрешности установки | |
| напряжения смещения, В | ±(0,005- Исм + Дсм-Ко) |
| Верхняя частота полосы пропускания (входное сопротивление 50 Ом), МГц | |
| опция 5-BW-350 | 350 |
| опция 5-BW-500 | 500 |
| опция 5-BW-1000 | 1000 |
| опция 5-BW-2000 | |
| Ко < 1,99 мВ/дел | 175 |
| 2 мВ/дел < Ко < 4,98 мВ/дел | 350 |
| 5 мВ/дел < Ко < 9,98 мВ/дел | 1500 |
| Ко > 10 мВ/дел | 2000 |
| 1 | 2 | |
| Пределы допускаемой относительной погрешности частоты 10 МГц опорного генератора 50 при выпуске из производства или после подстройки в рабочем диапазоне температур | ±110'6 | |
| Пределы допускаемого относительного дрейфа частоты 10 МГц опорного генератора за один год 8n | ±1,5-10'6 | |
| Пределы допускаемой относительной погрешности измерения временных интервалов от 1 мс и более | ±(5о + N-5n), N - к-во лет после подстройки | |
| КАНАЛЫ ЛОГИЧЕСКОГО АНАЛИЗАТОРА | ||
| Количество каналов на один аналоговый входной канал | 8 | |
| Максимальная частота дискретизации, МГц | 500 | |
| Диапазон установки порогов срабатывания, В | ±40 | |
| Разрешение порогов срабатывания, мВ | 10 | |
| Пределы допускаемой абсолютной погрешности установки порогов срабатывания, В (типовое справочное значение) | ±(0,03 •ип + 0,1) | |
| ЦИФРОВОЙ ВОЛЬТМЕТР | ||
| Диапазон измерений | ±5-Ко-дел | |
| Пределы допускаемой абсолютной погрешности измерения постоянного напряжения | ±(0,015-U + 0,005-исм + 0,1 • Ко-дел) | |
| Пределы допускаемой относительной погрешности измерения переменного напряжения (скз) на частотах от 40 Гц до 1 кГц, % | ±2 | |
| ГЕНЕРАТОР СИГНАЛОВ ПРОИЗВОЛЬНОЙ ФОРМЫ (ОПЦИЯ 5-AFG) | ||
| Форма сигнала: Arbitrary, Sine, Square, Pulse, Ramp, Triangle, DC, Gaussian, Lorentz, Exponential rise/fall, Sin(x)/x, Random noise, Haversine, Cardiac | ||
| Максимальная частота дискретизации, МГц | 250 | |
| Максимальное количество точек сигнала произвольной формы | 1,25 • 105 | |
| Диапазон частот сигналов Sine Square, Pulse | от 0,1 Гц до 50 МГц от 0,1 Гц до 25 МГц | |
| Ramp, Triangle | от 0,1 Гц до 500 кГц | |
| Gaussian, Lorentz, Haversine, Exponential rise/fall | до 5 МГц | |
| Sin(x)/x | до 2 МГц | |
| Пределы допускаемой относительной погрешности частоты (Sint частота до 10 кГц включ. частота св. 10 кГц | ;, Square, Pulse, Ramp) ±1,3 10'4 : 5 1 О'5 | |
| Сопротивление нагрузки (по выбору) | 50 Ом; 1 МОм | |
| Диапазон установки амплитуды сигнала, В | сопротивление нагрузки | |
| 50 Ом | 1 МОм | |
| Arbitrary, Sine, Square, Pulse, Ramp, Triangle, | от 0,01 до 2,5 | от 0,02 до 5 |
| Random noise, Cardiac Gaussian, Haversine, Exponential rise/fall Lorentz | от 0,01 до 2,5 от 0,01 до 1,25 от 0,01 до 1,2 | от 0,02 до 5 от 0,02 до 2,5 от 0,02 до 2,4 |
| Sin(x)/x | от 0,01 до 1,5 | от 0,02 до 3 |
| Диапазон установки постоянного напряжения смещения Ucm, В | ||
| сопротивление нагрузки 50 Ом | ±2,5 | |
| сопротивление нагрузки 1 МОм | ±5 | |
| 1 | 2 |
| Пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения ДЦсм, В | ±(0,015-исм + 0,001) |
| Пределы допускаемой абсолютной погрешности установки амплитуды напряжения U (п-п) на частоте 1 кГц, В | ±0,015-U + Дисм |
| Неравномерность амплитудно-частотной характеристики синусо не более (типовые справочные значения) частота до 1 кГц частота св. 1 кГц | идального сигнала, дБ, ±0,5 ±1,5 |
| Коэффициент гармоник синусоидального сигнала на нагрузке 50 Ом, %, не более (типовые справочные значения) | |
| амплитуда сигнала 200 мВ и более | 1,0 |
| амплитуда от 50 до 200 мВ | 2,5 |
| ВЫХОД СИНХРОНИЗАЦИИ AUX OUT | |
| Частота сигнала прямоугольной формы: частота внутреннего опорного генератора или внешней синхронизации, частота триггера осциллографа либо генератора сигналов 5-AFG | |
| Верхний уровень сигнала, В | |
| сопротивление нагрузки 50 Ом | >1,0 |
| сопротивление нагрузки 1 МОм | >2,5 |
| Нижний уровень сигнала, В сопротивление нагрузки 50 Ом сопротивление нагрузки 1 МОм | <0,25 <0,7 |
| ВХОД СИНХРОНИЗАЦИИ | |
| Частота сигнала, МГц | от 9,99996 до 1,00004 |
| Диапазон амплитуды напряжения (п-п), В | от 1,5 до 7,0 |
| Входное сопротивление, кОм | 1,2 ±0,24 |
Таблица 3 - Основные технические характеристики
| Частота сети питания, Гц | 50 ±5; 400 ±40 |
| Напряжение сети питания, В | |
| частота 50 Гц | от 90 до 262 |
| частота 400 Гц | 115 ±11,5 |
| Потребляемая мощность, Вт, не более | 400 |
| Г абаритные размеры, мм | |
| ширина | 454 |
| глубина | 205 |
| высота | 309 (ручка в нижнем положении) |
| Масса, кг, не более | |
| MS054 | 10,7 |
| MS056 | 11,0 |
| MS058 | 11,2 |
| Рабочие условия применения | |
| температура окружающего воздуха, °С | от 0 до 50 |
| относительная влажность воздуха, % | от 5 до 90 |
| Электромагнитная совместимость | по ГОСТ Р МЭК 61326-1-2014 |
| Безопасность | по ГОСТ IEC 61010-1-2014 |
наносится на лицевую панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
представлена в таблице 4.
Таблица 4 - Комплектность осциллографов
| Наименование и обозначение | Кол-во |
| Осциллограф цифровой MSO54 / MSO56 / MSO58 с частотной опцией 5-BW-350 / 5-BW-500 / 5-BW-1000 / 5-BW-2000 | 1 шт. по заказу |
| Опции 5-AFG, 5-RL-125M, 5-WIN | по заказу |
| Пробник пассивный TPP0500B для опций 5-BW-350 / 5-BW-500 TPP1000 для опций 5-BW-1000 / 5-BW-2000 | 1 шт. на канал |
| Кабель сетевой | 1 шт. |
| Передняя крышка 200-5406 с футляром для принадлежностей 016-2106 | 1 шт. |
| Руководство по инсталляции и безопасности 071-3514 | 1 шт. |
| Манипулятор «мышь» с интерфейсом USB 119-7054 | 1 шт. |
| Руководство по эксплуатации 071-1361-00 | 1 шт. |
| Методика поверки MS05/МП-2017 | 1 шт. |
осуществляется по документу М805/МП-2017 «ГСИ. Осциллографы цифровые серии MSO5. Методика поверки», утвержденному ЗАО «АКТИ-Мастер» 04.09.2017 г.
Основные средства поверки:
- калибратор осциллографов Fluke 9500B с активной головкой 9530; рег. № 30374-13;
- частотомер универсальный Tektronix FCA3000; рег. № 51532-12;
- мультиметр цифровой Keithley 2000; рег. № 25787-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится лицевую панель корпуса модулей в виде наклейки (место нанесения показано на рисунке 1) и/или на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к осциллографам цифровым серии MSO5
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ Р 8.648-2008. ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 1-10" до 2-10 Гц
ГОСТ Р МЭК 61326-1-2014. Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования
ГОСТ IEC 61010-1-2014. Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
