| Номер в госреестре | 68256-17 |
| Наименование СИ | Кондуктометры |
| Обозначение типа СИ | модели Smartec S CLD132 |
| Изготовитель | "Endress+Hauser Conducta GmbH + Co. KG", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 07.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Кондуктометры модели Smartec S CLD132, Smartec S CLD134, Liquisys M CLM223/253 с датчиками ConduMax CLS12, ConduMax CLS13, ConduMax CLS15, ConduMax CLS16, ConduMax CLS19, ConduMax CLS21, ConduMax CLS30, Indumax CLS50, Indumax CLS52, Indumax CLS54 (далее - кондуктометры) предназначены для непрерывных измерений удельной электрической проводимости жидкости.
Принцип действия кондуктометров основан на зависимости электрической проводимости жидкости от силы тока, возникающего в результате электрохимических реакций, проходящих на электродах, погруженных в исследуемую жидкость, или в результате индуцирования в одной из двух электромагнитных катушек, погруженных в жидкость. В датчиках кондуктометров используются оба способа возникновения тока в цепи электрохимической ячейки.
Конструктивно кондуктометры состоят из датчика и измерительного блока (вторичного преобразователя). Помимо электрохимической ячейки датчик включает в себя преобразователь температуры. Значения текущих измерений электропроводимости и температуры выводятся на экран измерительного блока или передаются в виде аналогового сигнала в персональный компьютер, контроллер, устройство индикации, регистрации.
Кондуктометры модели Smartec S CLD132 и Smartec S CLD134 выпускаются как раздельного, так и компактного исполнения. Кондуктометры модели Liquisys M CLM223/253 - только в раздельном исполнении. Длина соединительного кабеля может достигать 100 метров.
Модели Smartec S CLD132 и Smartec S CLD134 с индуктивными датчиками Indumax CLS52 и Indumax CLS54 предназначены для измерений средних и высоких значений электропроводимости.
Модель Liquisys M CLM223/253 можно использовать с одним из датчиков: индуктивным Indumax CLS50 и кондуктивными ConduMax CLS12, ConduMax CLS13, ConduMax CLS15/16/21, ConduMax CLS19, ConduMax CLS30. Кондуктивные (двухэлектродные) датчики предназначены для измерений электропроводимости в области низких и средних значений электропроводимости.
В кондуктометрах предусмотрена автоматическая термокомпенсация.
В кондуктометрах предусмотрена аварийная сигнализация о выходе значений удельной электрической проводимости за установленные пределы.
Общий вид моделей кондуктометров представлен на рисунках 1 - 10.
Пломбирование кондуктометров модели Smartec S CLD132, Smartec S CLD134, Liquisys M CLM223/253 не предусмотрено.
Рисунок 1 - Общий вид кондуктометра модели Smartec S CLD132
Рисунок 2 - Общий вид кондуктометра модели Smartec S CLD134
Рисунок 3 - Общий вид кондуктометра модели Liquisys M CLM223/253

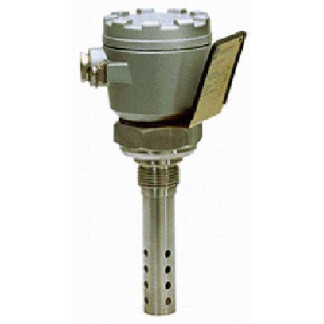

Рисунок 4 - общий вид датчиков ConduMax CLS12, ConduMax CLS13
Рисунок 5 - общий вид датчиков Indumax CLS54
Рисунок 6 - общий вид датчиков Indumax CLS50
| 4? | ||
| Рисунок 7 - общий вид датчиков Indumax CLS 52 | Рисунок 8 - общий вид датчиков ConduMax CLS21, ConduMax CLS 30 | Рисунок 9 - общий вид датчиков ConduMax CLS16 |
т
Конструкция кондуктометров исключает возможность несанкционированного влияния на программное обеспечение кондуктометров и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | clm2x3 cond_pa 2.37 clm2x3 cond hart 2.36 clm2x3 ind_pa 2.36 clm2x3 ind hart 2.37 |
| Номер версии (идентификационный номер) ПО | не ниже 2.00 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики кондуктометров с датчиками
| Наименование характеристики | Значение | ||
| Модель Smartec S GLD132 с датчиком Indumax CLS52 | Модель Smartec S GLD134 с датчиком Indumax CLS54 | Модель Liquisys M CLM223 с датчиком Indumax CLS50 | |
| Диапазон измерений удельной электрической проводимости (УЭП), См/м | от 2-10-4 до 200 | ||
| Пределы допускаемой относительной погрешности, % | ±3 | ||
Таблица 3 - Метрологические характеристики кондуктометров модель Liquisys M CLM223 с датчиками
| Наименование характеристики | Значение |
| ConduMax CLS12 ConduMax CLS13 ConduMax CLS15 | |
| Диапазон измерений удельной электрической проводимости (УЭП), См/м | от 1-10-5 до 2-10-2 |
| Пределы допускаемой приведенной к верхнему значению поддиапазона измерений погрешности измерений, % | ±3 (в диапазоне от 1-10-5до 1-10-4 включ.См/м) |
| Пределы допускаемой относительной погрешности, % | ±3 4 2 (в диапазоне св. 1-10 до 2-10" См/м) |
Таблица 4 - Метрологические характеристики кондуктометров модель Liquisys M CLM223 с датчиками
| Наименование характеристики | Значение | |
| ConduMax CLS16 | ConduMax CLS21 | |
| Диапазон измерений удельной электрической проводимости (УЭП), См/м | от 4-10-6 до 5-10-2 | от 1 -10-3 до 2 |
| Пределы допускаемой приведенной к верхнему значению поддиапазона измерений погрешности, % | ±3 (от 4-10-6 до 1-10-4 включ. См/м) | - |
| Пределы допускаемой относительной погрешности, % | ±3 (св. 1-10-4 до 5-10-2См/м) | ±3 (от 1-10-3 до 2 См/м) |
Таблица 5 - Метрологические характеристики кондуктометров модель Liquisys M CLM223 с датчиками
| Наименование характеристики | Значение | |
| ConduMax CLS19 | ConduMax CLS30 | |
| Диапазон измерений удельной электрической проводимости (УЭП), См/м | от 1-10-5 до 2-10-2 | от 1-10-2 до 20 |
| Пределы допускаемой приведенной к верхнему значению поддиапазона измерений погрешности измерений, % | ±3 (от 1-10-5 до 1-10-4 включ. См/м) | |
| Наименование характеристики | Значение | |
| ConduMax CLS19 | ConduMax CLS30 | |
| Пределы допускаемой относительной погрешности, % | ±3 (св. 1-10-4 до 2-10-2) См/м | ±3 (от 1-102 до 20) См/м |
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение электрического питания: - напряжение переменного тока, В | 220 -22 |
| - напряжение постоянного тока, В | 24 |
| - частота переменного тока, Гц | 50±1 |
| Потребляемая мощность, габаритные размеры и масса в зависимости от комплектации кондуктометров. | |
| Условия эксплуатации: - температура окружающей среды, °C | от -10 до +55 |
| - относительная влажность (без конденсации) при t = 25 °С, % | от 10 до 95 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
Таблица 7 - Маркировка взрывозащиты датчиков
| Наименование датчика | Маркировка взрывозащиты |
| ConduMax CLS21 | 0 Ex ia IIC T6/T4/T3 Ga X |
| Indumax CLS54 | 0 Ex ia IIC T6/T4 Ga X |
| Indumax CLS50 | 0 Ex ia IIC T6/T4/T3 Ga X |
| ConduMax CLS16 | 0 Ex ia IIC T6/T4/T3 Ga X |
| ConduMax CLS 15 | 0 Ex ia IIC T6/T4/T3 Ga X |
наносится на лицевую панель прибора методом штемпелевания и на титульный лист руководства по эксплуатации типографским способом.
Таблица 8 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Кондуктометры модель Smartec S CLD132, модель Smartec S CLD134, модель Liquisys M LM223/253 | 1 шт. (по заказу) | |
| Датчики ConduMax CLS12, ConduMax CLS13, ConduMax CLS15, ConduMax CLS16, ConduMax CLS19, ConduMax CLS21, ConduMax CLS30, Indumax CLS50, Indumax CLS52, Indumax CLS54 | 1 шт. (по заказу) | |
| Комплект принадлежностей для: - кондуктометры модель Smartec S CLD132: набор клеммных колодок сильфонный компенсатор - кондуктометры модель Smartec S CLD134: терминальная колодка | 1 шт. 1 шт. 1 шт. |
| Наименование | Обозначение | Количество |
| - кондуктометры модель Liquisys M dM223/253: с полевым исполнением: | ||
| - измерительный преобразователь | CLM253 | 1 шт. |
| - съемный винтовой терминал | 1 шт. | |
| - кабельный разъем | 1 шт. | |
| -кабельный разъем | 1 шт. | |
| - кабельный разъем | 1 шт. | |
| с панельным исполнением: | ||
| - измерительный преобразователь | CLM223 | 1 шт. |
| - набор съемных винтовых терминалов | 1 шт. | |
| - натяжной винт | 2 шт. | |
| Руководство по эксплуатации | 1 экз. |
осуществляется по документу ГОСТ Р 8.722-2010 "ГСИ. Анализаторы жидкости кондуктомет-рические. Методика поверки".
Основные средства поверки:
- рабочие эталоны удельной электрической проводимости 2-го разряда - эталонные растворы по ГОСТ 8.457-2000.
Допускается использование аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 13350-78 Анализаторы жидкости кондуктометрические ГСП. Общие технические условия.
ГОСТ 8.457-2015 ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей.
Техническая документация фирмы-изготовителя "Endress+Hauser Conducta GmbH+Co.KG", Г ермания.
| Зарегистрировано поверок | 1169 |
| Поверителей | 41 |
| Актуальность данных | 08.06.2025 |
