| Номер в госреестре | 68060-17 |
| Наименование СИ | Системы оптические измерительные с модулями оптического рефлектометра |
| Обозначение типа СИ | MTS-2000, MTS-4000, MTS-5800 (системы) 4100 (модули) |
| Изготовитель | "Viavi Solutions Deutschland GmbH", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 20.07.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Системы оптические измерительные MTS-2000, MTS-4000, MTS-5800 с модулями оптического рефлектометра серии 4100 (далее по тексту - системы) предназначенные для измерений ослабления в одномодовых и многомодовых оптических волокнах и их соединениях, длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля и измерений мощности оптического излучения.
Принцип действия систем основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении параметров сигнала, отраженного от неоднородности, и сигнала обратного рассеяния, т.е. сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов.
Система состоит из базового блока, выполненного в модификациях MTS-2000, MTS-4000, MTS-5800, различающихся габаритными размерами и набором сервисных функций, и сменных модулей оптического рефлектометра серии 4100.
Базовый блок системы выполняет функции обработки и отображения результатов измерений, полученных от модуля оптического рефлектометра, в удобном для оператора виде.
Модули оптического рефлектометра серии 4100 представлены следующим рядом моделей: E4115LA, E4126LA, E4126MA, E4126FCOMP-MA, E4126MP, E4126FCOMP-MP, E4136MA, E4136FCOMP-MA, E4136RMA, E4136FCOMP-RMA, E4136FCOMP-MP, E4136FCOMP-RMP, E4136MP, E4136RMP, E4138MP49, E4138RMP65, E4138FCOMP-MP, E4123MM, E4146QUAD, различающихся рабочими длинами волн, динамическим диапазоном измерений ослабления (Здесь и далее динамический диапазон - разность в децибелах между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического кабеля, и уровнем шумов при длительности импульса 1 мкс для многомодового оптического волокна и 20 мкс для одномодового оптического волокна, усреднении 3 мин.) и мертвыми зонами при измерении ослабления и положения неоднородности.
Модули оптического рефлектометра моделей E4126FCOMP-MA, E4126FCOMP-MP, E4136FCOMP-MA, E4136FCOMP-MP, E4136FCOMP-RMA, E4136FCOMP-RMP, E4138FCOMP-MP имеют опцию FiberComplete для измерений уровня вносимых потерь и уровня обратных потерь в автоматическом двустороннем режиме с обменом данными между подключенными приборами по измеряемому волокну.
Модули оптического рефлектометра моделей E4118RLA65, E4118RMA65, E4118RMP65, E4138RMP65 на дополнительной рабочей длине волны 1650 нм и моделей E4136RMA, E4136FCOMP-RMA, E4136RMP, E4136FCOMP-RMP на дополнительной рабочей длине волны 1625 нм, оборудованы встроенным оптическим фильтром на указанных длинах волн для проведения идентификации и локализации места сбоя в локальных волоконнооптических сетях без отключения рабочего трафика.
Во всех модулях оптического рефлектометра серии 4100 присутствует опция источника оптического излучения, а в модулях оптического рефлектометра моделей Е4115LA, E4126LA, E4118RMA65, E4126MA, E4136MA, E4136RMA, E4118RMP, E4126MP, E4136MP, E4136RMP, E4138MP49, E4138RMP65, E4123MM, E4146QUAD имеется опция измерителя оптической мощности.
Конструктивно система выполнена в пластмассовом корпусе в виде переносного прибора. На лицевой панели системы расположены кнопки управления и цветной сенсорный дисплей. Сменные оптические модули крепятся к задней панели системы при помощи винтов.

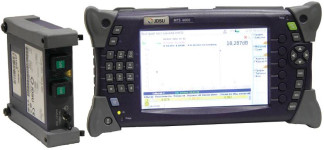

Общий вид средства измерений представлен на рисунках 1 а), б) и в).
Задняя панель системы со схемой пломбировки от несанкционированного доступа и местом нанесения знака утверждения типа представлена на рисунке 2.
а) модификация MTS-2000
Программное обеспечение (далее по тексту - ПО), входящее в состав систем, выполняет функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерений. ПО разделено на две части:
- метрологически значимая часть ПО прошита в памяти микроконтроллера прибора.
- интерфейсная часть ПО запускается на приборе и служит для отображения, обработки и сохранения результатов измерений.
ПО защищено от несанкционированного доступа путем установки наклеек с пломбирующим эффектом в области крепежных винтов корпуса прибора.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Fiber Optics |
| Номер версии (идентификационный номер) ПО | 14.04 и выше |
| Цифровой идентификатор ПО | - |
Метрологические и технические характеристики приведены в таблицах 2 - 14.
Таблица 2 - Метрологические характеристики моделей Е4123ММ, E4146QUAD
| Наименование характеристики | Значение | |
| Е4123ММ | E4146QUAD | |
| Рабочие длины волн, нм | 850±30 1300±30 | 850±30 1300±30 1310±20 1550±20 |
| Динамический диапазон измерений ослабления, дБ | -для длины волны 850 нм: 26 -для длины волны 1300 нм: 24 | -для длины волны 850 нм: 26 -для длины волны 1300 нм: 24 -для длины волны 1310 нм: 37 -для длины волны 1550 нм: 35 |
| Мертвая зона, м, не более - при измерении ослабления - при измерении положения неоднородности | ,0 ,8 4 0, | 4,0 для длин волн 850, 1300 нм - 0,8 для длин волн 1310, 1550 нм - 0,9 |
| Диапазоны измерений длины, км | от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0 | -для длин волн 850 и 1300 нм: от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0 -для длин волн 1310 и 1550 нм: от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0 от 0 до 160,0; от 0 до 260,0 |
| Длительность зондирующих импульсов, нс | 3; 10; 30; 100; 300; 1000 | 3; 10; 30; 100; 300; 1000; 3000; 10000; 20000 |
| Пределы допускаемой абсолютной погрешности измерений длины, м | AL=±(1+1,110°L+5), где L - измеряемая длина, м; 5 - дискретность отсчета в измеряемом диапазоне длин, м | |
| Пределы допускаемой абсолютной погрешности измерений ослабления, дБ | ±0,03А, где А - измеряемое ослабление, дБ | |
| Наименование характеристики | Значение | |
| E4115LA | E4126LA | |
| Рабочие длины волн, нм | 1550±20 | 1310±20 1550±20 |
| Динамический диапазон измерений ослабления, дБ | -для длины волны 1550 нм: 33 | -для длины волны 1310 нм: 35 -для длины волны 1550 нм: 33 |
| Мертвая зона, м, не более - при измерении ослабления - при измерении положения неоднородности | ,0 ,5 6, 1, | |
| Диапазоны измерений длины, км | от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0 от 0 до 160,0; от 0 до 260,0 | |
| Длительность зондирующих импульсов, нс | 5; 30; 60, 100; 300; 1000; 3000; 10000; 20000 | |
| Пределы допускаемой абсолютной погрешности измерений длины, м | AL=±(1+1,110"5L+5), где L - измеряемая длина, м; 5 - дискретность отсчета в измеряемом диапазоне длин, м | |
| Пределы допускаемой абсолютной погрешности измерений ослабления, дБ | ±0,03А, где А - измеряемое ослабление, дБ | |
Таблица 4 - Метрологические характеристики моделей E4126MA, Е4136МА, E4136RMA
| Наименование характеристики | Значение | ||
| E4126MA | E4136MA | E4136RMA | |
| Рабочие длины волн, нм | 1310±20 1550±20 | 1310±20 1550±20 1625±20 | 1310±20 1550±20 |
| Динамический диапазон измерений ослабления, дБ (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98 % от максимума шумов) | -для длины волны 1310 нм: 40 -для длины волны 1550 нм: 38 | -для длины волны 1310 нм: 40 -для длины волны 1550 нм: 38 -для длины волны 1625 нм: 37 | -для длины волны 1310 нм: 40 -для длины волны 1550 нм: 38 |
| Мертвая зона, м, не более - при измерении ослабления - при измерении положения неоднородности | 4,0 0,9 | ||
| Диапазоны измерений длины, км | от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0; от 0 до 160,0; от 0 до 260,0 | ||
| Длительность зондирующих импульсов, нс | 3; 10; 30; 100; 300; 1000; 3000; 10000; 20000 | ||
| Наименование характеристики | Значение | ||
| Е4126MA | E4136MA | E4136RMA | |
| Пределы допускаемой абсолютной погрешности измерений длины, м | AL=±(1+1,110"5L+5), где L - измеряемая длина, м; 5 - дискретность отсчета в измеряемом диапазоне длин, м | ||
| Пределы допускаемой абсолютной погрешности измерений ослабления, дБ | ±0,03А, где А - измеряемое ослабление, дБ | ||
Таблица 5 - Метрологические характеристики моделей Е4126МР, Е4136MP, Е4136RMP
| Наименование характеристики | Значение | ||
| E4126MP | E4136MP | E4136RMP | |
| Рабочие длины волн, нм | 1310±20 1550±20 | 1310±20 1550±20 1625±20 | 1310±20 1550±20 |
| Динамический диапазон измерений ослабления, дБ (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98 % от максимума шумов) | -для длины волны 1310 нм: 43 -для длины волны 1550 нм: 41 | -для длины волны 1310 нм: 43 -для длины волны 1550 нм: 41 -для длины волны 1625 нм: 41 | -для длины волны 1310 нм: 43 -для длины волны 1550 нм: 41 |
| Мертвая зона, м, не более - при измерении ослабления - при измерении положения неоднородности | 4,0 0,8 | ||
| Диапазоны измерений длины, км | от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0; от 0 до 160,0; от 0 до 260,0 | ||
| Длительность зондирующих импульсов, нс | 3; 10; 30; 100; 300; 1000; 3000; 10000; 20000 | ||
| Пределы допускаемой абсолютной погрешности измерений длины, м | AL=±(1+1,110°L+5), где L - измеряемая длина, м; 5 - дискретность отсчета в измеряемом диапазоне длин, м | ||
| Пределы допускаемой абсолютной погрешности измерений ослабления, дБ | ±0,03А, где А - измеряемое ослабление, дБ | ||
Таблица 6- Метрологические характеристики моделей Е4138MP49, Е4138RMP65
| Наименование характеристики | Значение | |
| Е4138MP49 | E4138RMP65 | |
| 1310±20 | 1310±20 | |
| Рабочие длины волн, нм | 0 0 0 222 ±±± 000 СЛ I/O 345 | 1550±20 |
| Динамический диапазон измерений | -для длины волны 1310 | -для длины волны 1310 |
| ослабления, дБ | нм: 43 | нм: 43 |
| (при усреднении 3 мин, длительности | -для длины волны 1490 | -для длины волны 1550 |
| импульса 20 мкс, по уровню 98 % от | нм: 41 | нм: 41 |
| максимума шумов) | -для длины волны 1550 нм: 41 | |
| Наименование характеристики | Значение | |
| E4138MP49 | E4138RMP65 | |
| Мертвая зона, м, не более - при измерении ослабления - при измерении положения неоднородности | ,0 ,8 4 0, | |
| Диапазоны измерений длины, км | от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0; от 0 до 160,0; от 0 до 260,0 | |
| Длительность зондирующих импульсов, нс | 3; 10; 30; 100; 300; 1000; 3000; 10000; 20000 | |
| Пределы допускаемой абсолютной погрешности измерений длины, м | AL=±(1+1,110-5L+5), где L - измеряемая длина, м; 5 - дискретность отсчета в измеряемом диапазоне длин, м | |
| Пределы допускаемой абсолютной погрешности измерений ослабления, дБ | ±0,03А, где А - измеряемое ослабление, дБ | |
Таблица 7- Метрологические характеристики моделей E4126FCOMP-MA, E4136FCOMP-MA, E4136FCOMP-RMA
| Наименование характеристики | Значение | ||
| E4126FCOMP- MA | E4136FCOMP- MA | E4136FCOMP- RMA | |
| Рабочие длины волн, нм | 1310±20 1550±20 | 1310±20 1550±20 1625±20 | 1310±20 1550±20 |
| Динамический диапазон измерений ослабления, дБ (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98 % от максимума шумов) | -для длины волны 1310 нм: 37 -для длины волны 1550 нм: 35 | -для длины волны 1310 нм: 37 -для длины волны 1550 нм: 35 -для длины волны 1625 нм: 35 | -для длины волны 1310 нм: 37 -для длины волны 1550 нм: 35 |
| Мертвая зона, м, не более - при измерении ослабления - при измерении положения неоднородности | 4,0 0,9 | ||
| Диапазоны измерений длины, км | от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0; от 0 до 160,0; от 0 до 260,0 | ||
| Пределы допускаемой абсолютной погрешности измерений длины, м | AL=±(1+1,110-5L+5), где L - измеряемая длина, м; 5 - дискретность отсчета в измеряемом диапазоне длин, м | ||
| Пределы допускаемой абсолютной погрешности измерений ослабления, дБ | ±0,03А, где А - измеряемое ослабление, дБ | ||
| Длительность зондирующих импульсов, нс | 3; 10; 30; 100; 300; 1000; 3000; 10000; 20000 | ||
| Наименование характеристики | Значение |
| E4126FCOMP- E4136FCOMP- E4136FCOMP-MA MA RMA | |
| Диапазон измерений ослабления, дБ | от 0 до 40 |
| Пределы допускаемой абсолютной погрешности измерений ослабления на рабочих длинах волн, дБ | ±0,3 |
| Диапазон измерений уровня обратных потерь, дБ | от 0 до 50 |
| Пределы допускаемой абсолютной погрешности измерений уровня обратных потерь на рабочих длинах волн, дБ | ±1,0 |
Таблица 8 - Метрологические характеристики E4126FCOMP-MP, E4136FCOMP-MP, E4136FCOMP-RMP, E4138FCOMP-MP_
| Наименование характеристики | Значение | |||
| E4126FCOMP -ЫР | E4136FCOMP -ИР | E4138FCOMP -НР | E4136FCOMP -RMP | |
| Рабочие длины волн, нм | 1310±20 1550±20 | 1310±20 1550±20 1625±20 | 1310±20 1490±20 1550±20 | 1310±20 1550±20 |
| Динамический диапазон измерений ослабления, дБ (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98 % от максимума шумов) | -для длины волны 1310 нм: 42 -для длины волны 1550 нм: 40 | -для длины волны 1310 нм: 42 -для длины волны 1550 нм: 40 -для длины волны 1625 нм: 40 | -для длины волны 1310 нм:42 для длины волны 1490 нм: 40 -для длины волны 1550 нм: 40 | -для длины волны 1310 нм: 42 -для длины волны 1550 нм: 40 |
| Мертвая зона, м, не более - при измерении ослабления - при измерении положения неоднородности | ,0 ,8 4, 0, | |||
| Диапазоны измерений длины, км | от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0; от 0 до 160,0; от 0 до 260,0 | |||
| Пределы допускаемой абсолютной погрешности измерений длины, м | AL=±(1+1,110"5L+5), где L - измеряемая длина, м; 5 - дискретность отсчета в измеряемом диапазоне длин, м | |||
| Пределы допускаемой абсолютной погрешности измерений ослабления, дБ | ±0,03А, где А - измеряемое ослабление, дБ | |||
| Длительность зондирующих импульсов, нс | 3; 10; 30; 100; 300; 1000; 3000; 10000; 20000 | |||
| Диапазон измерений ослабления, дБ | от 0 до 40 | |||
| Наименование характеристики | Значение |
| Е4126FCOMP Е4136FCOMP Е4138FCOMP Е4136FCOMP -MР -MР -MР -RMP | |
| Пределы допускаемой абсолютной погрешности измерений уровня ослабления на рабочих длинах волн, дБ | ±0,3 |
| Диапазон измерений уровня обратных потерь, дБ | от 0 до 50 |
| Пределы допускаемой абсолютной погрешности измерений уровня обратных потерь на рабочих длинах волн, дБ | ±1 |
Таблица 9 - Опция измерителя мощности модуля оптического рефлектометра
| Наименование характеристики | Значение | |
| Одномодовый измеритель | Многомодовый измеритель | |
| Длины волн градуировки, нм | 1310, 1490, 1550, 1625 | 850, 1300 |
| Диапазон измерений уровня средней мощности оптического излучения, дБм | от -50 до -2 | от -30 до -3 |
| Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн градуировки, дБ | ±0,5 при уровне мощности (-30+0,5) дБм | ±1 при уровне мощности (-15+0,5) дБм |
Таблица 10 - Опция источника оптического излучения модуля оптического рефлектометра
| Наименование характеристики | Значение |
| Длины волн излучения, нм | 850±20, 1300±30, 1310±20, 1490±20, 1550±20, 1625±20, 1650±20 (те же, что и для оптического рефлектометра) |
| Уровень выходной мощности в непрерывном режиме, дБм, не менее | -5 |
Таблица 11 - Опция измерителя оптической мощности базового блока MTS-2000, MTS-4000
| Наименование характеристики | Значение |
| Длины волн градуировки, нм | 850, 1310, 1490, 1550, 1625, 1650 |
| Диапазон измерений уровня средней мощности оптического излучения, дБм | от -50 до +5 |
| Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн градуировки при уровне мощности (-30+0,5) дБм, дБ | +0,3 |
Таблица 12 - Технические характеристики моделей E4118RLA65, E4118RMA65, E4118RMP65, E4138RMP65
| Наименование характеристики | Значение |
| E4118RLA65 E4118RMA65 E4118RMP65 E4138RMP65 | |
| Дополнительные рабочие длины волн (с фильтром), нм | 1650±20 |
Таблица 13 - Технические характеристики моделей E4136RMA, E4136RMP, E4136FCOMP-И.1ЧР, E4136FCOMP-RMA_
| Наименование характеристики | Значение | |||
| E4136RMA | E4136RMP | E4136FCOMP- RMA | E4136FCOMP- RMP | |
| Дополнительные рабочие длины волн (с фильтром), нм | 1625±10 | |||
Таблица 14
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50±0,5 |
| - напряжение Li-полимерного аккумулятора, В | 12 |
| Габаритные размеры, мм, не более | |
| Модификация MTS-2000 с одним сменным модулем: | |
| - высота | 175 |
| - ширина | 138 |
| - глубина | 80 |
| Модификация MTS-4000 с двумя сменными модулями: | |
| - высота | 97 |
| - ширина | 282 |
| - глубина | 153 |
| Модификация MTS-5800 с одним сменным модулем: | |
| - высота | 178 |
| - ширина | 242 |
| - глубина | 117 |
| Масса, кг, не более | |
| Модификация MTS-2000 с одним сменным модулем | 1,2 |
| Модификация MTS-4000 с двумя сменными модулями | 2,2 |
| Модификация MTS-5800 с одним сменным модулем | 2,3 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от 0 до +40 |
| - относительная влажность, % (при 30оС) | до 95 |
| - атмосферное давление, кПа | от 84 до 106,7 |
наносится на титульный лист Руководства по эксплуатации печатным способом и в виде наклейки на заднюю панель базового блока системы.
Таблица 14 - Комплектность средства измерений
| Наименование | Количество |
| Базовый блок системы MTS-2000, МТS-4000, МТS-5800* | 1 шт. |
| Модуль оптического рефлектометра серии 4100** | 1 шт. |
| Сетевой адаптер | 1 шт. |
| Комплект сменных вилок к сетевому шнуру (Европа/ЦК/^/Австралия) | 1 шт. |
| USB-кабель | 1 шт. |
| Руководство по эксплуатации на USB-носителе | 1 шт. |
| Сумка для переноски | 1 шт |
| Наплечный ремень | 1 шт. |
| *- система по выбору заказчика ** -модель по выбору заказчика |
осуществляется по документам: Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки» и ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи информации. Методика поверки».
Основные средства поверки:
1 Государственный рабочий эталон единиц длины и ослабления в световоде в диапазонах от 0,06 до 600,00 км и от 0,5 до 20,0 дБ по ГОСТ 8.585-2013
Основные метрологические характеристики:
Рабочие длины волн оптического излучения: 850+30, 1300+30, 1310+30, 1490+30, 1550+30, 1625+30 нм.
Диапазон воспроизведения единицы длины: для длин волн 850 и 1300 нм: от 0,07 до 100,00 км; для длин волн 1310, 1490, 1550, 1625 нм - от 0,06 до 600,00 км.
Пределы абсолютной погрешности при воспроизведении длины: A=+(0,15+5 10"6L), где L - воспроизводимая длина, м.
Диапазон воспроизведения единицы ослабления: от 0,5 до 20,0 дБ.
Пределы абсолютной погрешности при воспроизведении единицы ослабления: для длин волн 850 и 1300 нм - +0,02 A; для длин волн 1310, 1490, 1550, 1625 нм - +0,015 A, где А - измеряемое вносимое ослабление, дБ.
2 Государственный рабочий эталон единицы средней мощности оптического излучения
11 2
в волоконно-оптических системах передачи в диапазоне от 10 до 10 Вт на длинах волн от 500 до 1700 нм по ГОСТ 8.585-2013
Основные метрологические характеристики:
11 2
Диапазон измеряемой средней мощности оптического излучения от 10 до 10 Вт. Длины волн градуировки измерителя мощности (длины волн излучения источников), фиксированные в диапазонах: 632,8 нм; 840 - 860 нм; 1064 нм; 1300 - 1320 нм; 1540 - 1560 нм; 1485 - 1495 нм; 1620 -1630 нм.
Пределы допускаемой относительной погрешности измерений средней мощности
11 3
оптического излучения на длинах волн градуировки: в диапазоне от 10 до 2 • 10"
3 2
включительно ± 2,5 %; в диапазоне от 2 • 10 до 10 Вт включительно ± 3,5 %.
Пределы допускаемой относительной погрешности измерений средней мощности оптического излучения в рабочем спектральном диапазоне ± 5 %.
Рабочий диапазон длин волн спектральной установки 500 - 1700 нм.
Пределы допускаемой относительной погрешности измерений относительной спектральной характеристики опорного приёмника ± 5 %.
Пределы допускаемой абсолютной погрешности градуировки монохроматора по шкале длин волн ± 1 нм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.585-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации»
Техническая документация «Viavi Solution Deutschland GmbH», Германия
| Зарегистрировано поверок | 104 |
| Поверителей | 9 |
| Актуальность данных | 24.10.2025 |
