Газосигнализаторы паров трибутилфосфата в воздухе Жасмин, 67137-17

67137-17
Газосигнализаторы паров трибутилфосфата в воздухе «Жасмин» предназначены для непрерывного измерения массовой концентрации трибутилфосфата (С4Н9О)3РО в воздухе рабочей зоны и сигнализации о превышении установленного значения массовой концентрации трибутилфосфата.
Карточка СИ
Номер в госреестре 67137-17
Наименование СИ Газосигнализаторы паров трибутилфосфата в воздухе
Обозначение типа СИ Жасмин
Изготовитель ООО НПФ "Инкрам", г.Москва
Год регистрации 2017
Срок свидетельства 03.04.2022
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газосигнализаторы паров трибутилфосфата в воздухе «Жасмин» предназначены для непрерывного измерения массовой концентрации трибутилфосфата (С4Н9О)3РО в воздухе рабочей зоны и сигнализации о превышении установленного значения массовой концентрации трибутилфосфата.

Описание

Принцип измерений газосигнализаторов паров трибутилфосфата в воздухе «Жасмин» (далее - газосигнализаторы) - ионизационный, заключающийся в изменении подвижности ионов, образующихся между электродами за счет облучения анализируемой среды бета-частицами, излучаемыми закрытым радионуклидным источником на основе 63Ni. При появлении в анализируемом воздухе молекул трибутилфосфата происходит ионизация этих молекул первичными ионами воздуха. Более тяжелые ионы имеют меньшую подвижность, что приводит к снижению той части ионного тока, которая формируется положительными ионами. Степень снижения тока является аналитическим сигналом. Источник бета-частиц является закрытым источником, имеет активность менее 1 МЗА (минимальная значимая активность) и не категори-руется по потенциальной радиационной опасности.

Газосигнализаторы являются стационарными одноблочными приборами непрерывного действия.

Конструктивно газосигнализаторы выполнены в металлическом пылевлагозащищенном корпусе, в котором располагаются:

-    камера с принудительной прокачкой анализируемой среды и установленным ионизационным детектором трибутилфосфата;

-    сетчатый сменный входной фильтр;

-    контроллер;

-    блок питания;

-    кнопка включения питания;

-    тумблер включения побудителя расхода;

-    сигнальные реле - 2 шт.

На нижней поверхности корпуса газосигнализатора установлены: разъем для подключения питания 220 В, разъемы для подключения внешних информационных систем (дискретные сигналы) и внешних исполнительных устройств, светодиод включения питания и мощный красный светодиод световой сигнализации превышения порогов.

На боковой поверхности газосигнализатора установлены пьезозвуковой излучатель звуковой сигнализации и кнопка квитирования звука.

Отбор пробы - принудительный, за счет встроенного побудителя расхода.

Степень защиты оболочки корпуса газосигнализатора по ГОСТ 14254 - IP54.

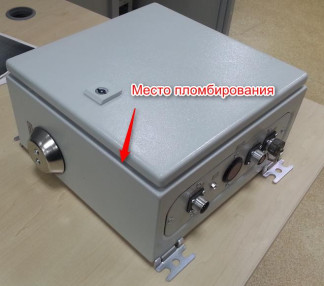

Общий вид газосигнализатора с указанием мест пломбирования, нанесения маркировки и знака утверждения типа приведен на рисунке 1.

Программное обеспечение

Газосигнализаторы имеют встроенное ПО.

Встроенное ПО разработано для решения задач измерения массовой концентрации трибутилфосфата, сбора информации от первичного измерительного преобразователя, отображения данных, включения световой, звуковой сигнализации и управляющих реле:

-    текущего времени;

-    данных о превышении пороговых значений;

-    данных архива измерений;

-    сообщений об ошибках и предупреждений.

Встроенное ПО газосигнализаторов имеет следующую структуру:

-    модуль инициализации и настройки подключённых детекторов;

-    модуль опроса и обработки принятых от детектора данных;

-    модуль светозвуковой сигнализации и включения реле.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

EdelweissCE

Номер версии (идентификационный номер) ПО

6.0.0.1

Цифровой идентификатор ПО

95623489C7A0E3692B7F32695FD2101D, алгоритм MD5

Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значение контрольной суммы, указанное в таблице, относится только к файлу встроенного ПО указанной версии.

Влияние встроенного ПО учтено при нормировании метрологических характеристик газосигнализаторов.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Порог срабатывания сигнализации, массовая концентрация трибутилфосфата, мг/м3

0,5

Пределы допускаемой основной абсолютной погрешности срабатывания сигнализации, массовая концентрация трибутилфосфата, мг/м

±0,12

Пределы допускаемой дополнительной абсолютной погрешности срабатывания при изменении температуры окружающей и контролируемой сред в рабочих условиях эксплуатации, мг/м3

±0,12

Пределы допускаемой дополнительной абсолютной погрешности при изменении относительной влажности среды в рабочих условиях эксплуатации от номинального значения относительной влажности 65% при температуре 25°С, мг/м

±0,12

Время срабатывания газосигнализатора, мин, не более

10

Время прогрева газосигнализатора, мин, не более

30

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры газосигнализатора, мм, не более

-    ширина

-    длина

-    высота

360

360

170

Масса газосигнализатора, кг, не более

15

Электрическое питание газосигнализаторов осуществляется переменным током частотой (50 ± 1) Гц напряжением, В

от 180 до 242

Электрическая мощность, потребляемая газосигнализатором, Вт, не более

30

Средний срок службы, лет

10

Средняя наработка на отказ, ч

10 000

Условия эксплуатации

-    диапазон температуры окружающей и анализируемой сред, °С

-    диапазон относительной влажности окружающей среды, %

-    диапазон атмосферного давления, мм рт.ст.

от 0 до +50 от 30 до 95 от 650 до 790

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации компьютерным способом и на табличку на газосигнализаторе.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Г азосигнализатор паров трибутилфосфата в воздухе «Жасмин»

1 шт.

Упаковка

1 шт.

Руководство по эксплуатации

ЕКРМ.413445.043 РЭ

1 экз.

Формуляр

ЕКРМ.413445.043 ФО

1 экз.

Методика поверки

МП-242-2086-2017

1 экз.

Поверка

осуществляется по документу МП-242-2086-2017 «Газосигнализаторы паров трибутилфосфата в воздухе «Жасмин». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 10 февраля 2017 г.

Основные средства поверки:

- рабочий эталон 1-го разряда - генератор газовых смесей ГГС (исп. ГГС-Т, ГГС-К), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 62151-15, в комплекте с источниками микропотока трибутилфосфата (ИМ 160-М-А2), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 15075-09.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или на средство измерений.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

ТУ 4215-030-47275141-15 Газосигнализаторы паров трибутилфосфата в воздухе «Жасмин». Технические условия.
