| Номер в госреестре | 66902-17 |
| Наименование СИ | Приборы сосредоточенного нагружения |
| Обозначение типа СИ | ПСН-0.16.10 |
| Изготовитель | ИП Победимский Игорь Ростиславович, г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 09.03.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы сосредоточенного нагружения ПСН-0.16.10 (далее по тексту - приборы) предназначены для измерения силы при испытаниях образцов горных пород, скальных, полускальных, глинистых (с показателем текучести не более 0,25) и мерзлых грунтов на одноосное сжатие.
Принцип действия приборов основан на преобразовании величины давления в гидроцилиндре, пропорциональной измеряемой силе, в электрический сигнал с последующей его обработкой.
Приборы состоят из электронного блока управления и нагрузочной рамы с гидроцилиндром нагружения с подвижным штоком (по требованию заказчика изготавливается с двухсторонним штоком), к которому через гидравлический распределитель подключен гидравлический ручной насос. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком давления, размещенным на гидравлической магистрали гидроцилиндра. В зоне испытаний установлен защитный экран.

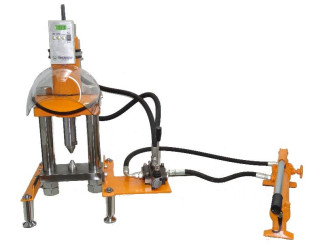

Внешний вид приборов представлен на рисунке 1.
Блок управления предназначен для регистрации и обработки выходных сигналов от датчика давления и индикации результатов измерений.
Испытываемый образец устанавливается в зоне испытаний между подвижным верхним штоком и основанием.
Пломбировка приборов не предусмотрена.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы, кН | от 1 до 100 |
| Пределы допускаемой приведенной погрешности измерений силы (к верхнему пределу измерений), % | ±1 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры испытываемого образца, (ШхВхГ), мм, не менее | 100x100x100 |
| Габаритные размеры (без учета гидравлического ручного насоса и рукавов высокого давления) (Ш>В*Г), мм, не более | 675x895x490 |
| Масса, кг, не более | 68 |
| Напряжение питания переменного тока частотой 50 Гц, В | 220 |
| Условия эксплуатации: - температура, °С - относительная влажность, % | от +10 до +35 от 20 до 80 |
| Средняя наработка на отказ, ч | 20000 |
наносится на переднюю поверхность блока управления прибора в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Нагрузочная рама с гидроцилиндром нагружения | 1 шт. | |
| Г идравлический ручной насос | 1 шт. | |
| Г идрораспределитель | 1 шт. | |
| Рукав высокого давления | 4 шт. | |
| Блок управления | 1 шт. | |
| Датчик давления | 1 шт. | |
| Защитный экран | 1 шт. | |
| Индентор сферический | 2 шт. | |
| Штамп плоский (*) | 2 шт. | |
| Плита плоская (*) | 2 шт. | |
| Пуансон плоский соосный (*) | 2 шт. | |
| Руководство по эксплуатации | РЭ 431716-006-0081128428-2016 | 1 экз. |
| Паспорт | ПС 431716-006-0081128428-2016 | 1 экз. |
| Методика поверки | РТ -МП-4041 -445-2016 | 1 экз. |
| * - комплектуется по требованию заказчика | ||
осуществляется по документу РТ-МП-4041-445-2016 «Приборы сосредоточенного нагружения ПСН-0.16.10. Методика поверки», утвержденному ФБУ «Ростест-Москва» 15 декабря 2016 г. Основные средства поверки:
- динамометр, разряд 2 по ГОСТ 8.640-2014, основная погрешность ±0,24 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Технические условия ТУ 431716-006-0081128428-2016
| Зарегистрировано поверок | 713 |
| Поверителей | 41 |
| Актуальность данных | 26.10.2025 |
