| Номер в госреестре | 66485-17 |
| Наименование СИ | Комплексы поверочные портативные |
| Обозначение типа СИ | КПП-1 |
| Изготовитель | Акционерное общество Лаборатория новых информационных технологий «ЛАНИТ» (АО «ЛАНИТ»), г. Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 26.01.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы поверочные портативные КПП-1 (далее - комплексы КПП-1) предназначенные для задания и измерения абсолютного (атмосферного) давления и поверки средств измерений атмосферного давления. Комплексы КПП-1 являются рабочими эталонами первого разряда в соответствии с ГОСТ Р 8.840-2013.
Принцип действия комплексов КПП-1 основан на создании с помощью устройства задания и поддержания давления в герметичной камере давления комплекса КПП-1 абсолютного давления воздуха и измерении его при помощи барометра. Измеренные значения отображаются на дисплее барометра. Цена единицы младшего разряда при измерении абсолютного (атмосферного) давления составляет 0,01 гПа.
Конструктивно комплексы КПП-1 выполнены по модульному принципу. Комплексы КПП-1 состоят из измерительного модуля, модуля воспроизведения атмосферного давления, дополнительного оборудования и кейса для хранения и перевозки.
Измерительный модуль состоит из барометра образцового переносного БОП-1М-2 (Регистрационный номер 26469-04), вакуумных штуцеров и соединительных вакуумных шлангов.
Модуль воспроизведения атмосферного давления состоит из устройства задания и поддержания давления WIKA CPP30 (ручная пневматическая помпа), герметичной камеры давления (бароблока), штуцеров, соединительных вакуумных шлангов и вспомогательного оборудования.
Общий вид комплексов КПП-1 представлен на рисунке 1.
Схема пломбирования комплексов КПП-1 от несанкционированного доступа представлена на рисунке 2.

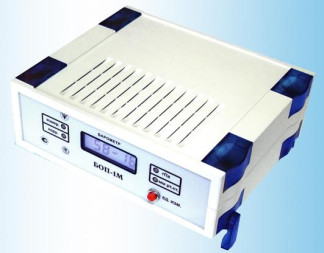

Рисунок 2 - Схема пломбирования Комплексов поверочных портативных КПП-1 1 - пломбы на корпусе барометра образцового переносного БОП-1М-2.
* ,
Комплексы КПП-1 имеют встроенное в барометр образцовый переносной БОП-1М-2 программное обеспечение ПО «Bop2.tsk». Встроенное ПО «Bop2.tsk» обеспечивает обработку и индикацию результатов измерений на дисплее барометра. Конструкция барометра образцового переносного БОП-1М-2 исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Bop2.tsk |
| Номер версии (идентификационный номер) ПО | не ниже 6.01 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значения характеристики |
| Диапазон измерений атмосферного давления, гПа | от 5 до 1100 |
| Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа | ±0,1 |
| Диапазон задания атмосферного давления, гПа | от 10 до 1100 |
| Нестабильность поддержания заданного давления, Па/мин (после выдержки длительностью 5 мин) | 10 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значения характеристики |
| Электрическое питание от сети переменного тока: -напряжение, В -частота, Гц | 220±22 50±1 |
| Наименование характеристики | Значения характеристики | ||
| Максимальная потребляемая мощность, Вт | 40 | ||
| Наработка на отказ, ч | 10000 | ||
| Срок службы, лет | 10 | ||
| Г абаритные размеры комплекса поверочного портативного КПП-1, мм, не более | длина | ширина | высота |
| 550 | 215 | 430 | |
| Масса, кг, не более | 9,0 | ||
| Условия эксплуатации: О/'ч -температура воздуха, C -относительная влажность воздуха, % -атмосферное давление, гПа | От +15 до +35 От 40 до 80 От 660 до 1100 | ||
наносится на титульный лист руководства по эксплуатации типографским методом и на корпус комплекса КПП-1 в виде этикетки.
Таблица 4 - Комплексность комплексов поверочных портативных К! Ш-1
| Наименование | Обозначение | Количество |
| Барометр образцовый переносной | БОП-1М-2 | 1 шт. |
| У стройство задания и поддержания давления | WIKA CPP30 | 1 шт. |
| Г ерметичная камера давления | Бароблок | 1 шт. |
| Комплект вакуумных штуцеров и вакуумных шлангов | - | 1 шт. |
| Кейс для хранения и перевозки | Кейс | 1 шт. |
| Руководство по эксплуатации «Комплексы поверочные портативные КПП-1» | ЯКИН.665600.676 РЭ1 | 1 экз. |
| Методика поверки | МП 2551-0162-2016 | 1 экз. |
осуществляется по документу МП 2551-0162-2016 «Комплексы поверочные портативные КПП-1. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 14.11.2016 г. Основные средства поверки:
Манометр грузопоршневой серии 2000, регистрационный номер 40259-08.
Датчик давления мембранно-емкостной Баратрон 698А, регистрационный номер 31851-06.
Секундомер механический СОСпр, регистрационный номер 11519-11.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых комплексов КПП-1 с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1 • 106 Па
Технические условия «Комплексы поверочные портативные КПП-1. ЯКИН.665600.676 ТУ1»
