| Номер в госреестре | 66304-16 |
| Наименование СИ | Генераторы сигналов |
| Обозначение типа СИ | NI PXIe-5654 |
| Изготовитель | Компания "National Instruments Corporation", США |
| Год регистрации | 2016 |
| Срок свидетельства | 29.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы сигналов NI PXIe-5654 (далее - генераторы) предназначены для воспроизведения сигналов синусоидальной формы.
Принцип действия генераторов основан на использовании метода косвенного синтеза, который заключается в применении фазовой автоподстройки частоты по опорному высокостабильному маломощному сигналу встроенного кварцевого генератора.
Генераторы выпускаются в двух модификациях:

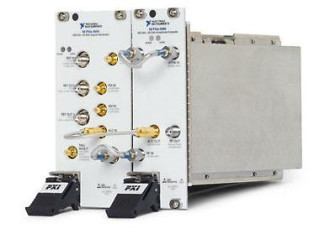

NI PXIe-5654, представляющий собой модуль стандарта PXI Express типоразмера 3U, занимающий 3 слота в базовом блоке (шасси);
NI PXIe-5654 с NI PXIe-5696, представляющий собой модуль NI PXIe-5654 c дополнительным модулем программируемого усилителя мощности NI PXIe-5696, занимающим 2 слота.
Модуль NI PXIe-5654 обеспечивает воспроизведение сигналов синусоидальной формы, в том числе сигналов с частотной, фазовой, амплитудной или импульсной модуляцией. Модуль NI PXIe-5696 обеспечивает расширение амплитудного диапазона воспроизводимых модулем NI PXIe-5654 сигналов.
Конструктивно модули представляют собой лицевую панель с прикрепленной к ней экранированной печатной платой. На лицевых панелях размещены контактные разъемы для подключения сигнальных кабелей, а на печатной плате интерфейсный разъем стандарта PXI Express, обеспечивающий электропитание модуля и обмен данными. Модули устанавливаются в слоты стандарта PXI Express и в гибридные слоты стандарта PXI/PXI Express. Генераторы применяются совместно с базовым блоком PXI и управляющим компьютером (контроллером) с установленным программным обеспечением.
Управление изменением выходных характеристик обеспечивается с помощью виртуальной панели. Сигнал с установленными характеристиками снимается с основного выхода сопротивлением 50 Ом.
По условиям эксплуатации генераторы удовлетворяют требованиям группы 2 по ГОСТ 22261-94 с диапазоном рабочих температур от 10 до 30 °С и относительной влажностью окружающего воздуха до 80 % при температуре 25 °С.
Пломбировка предусмотрена на винтах крепления модулей к шасси.
Программное обеспечение (ПО) генераторов представляет собой инструментальный драйвер NI-RFSG, работающий в операционных средах LabVIEW или LabWindows.
Уровень защиты от непреднамеренных и преднамеренных изменений «низкий» в соответствии с Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | NI-RFSG |
| Номер версии (идентификационный номер) ПО | не ниже 14.5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| atttwt NI PXIe-5654 NI PXIe-5654 АТТТ1^Т с NI PXIe-5696 | |
| Диапазон рабочих частот, Гц | от 2,5-105 до 2-1010 |
| Частоты опорных генераторов, Гц | 1 • 107; 1-108 |
| Пределы допускаемой относительной погрешности установки частоты | ±2-10-6 |
| Наименование характеристики | Значение | |
| NI PXIe-5654 | NI PXIe-5654 с NI PXIe-5696 | |
| Минимальный уровень мощности сигнала, дБм*, | ||
| не более | ||
| в диапазоне частот от 2,5-105 до 2,5-108 Гц включ. | -10 | -110 |
| в диапазоне частот св. 2,5-108 до 2-1010 Гц | -7 | -110 |
| * дБ относительно 1 мВт | ||
| Максимальный уровень мощности сигнала имакс, дБм, | ||
| не менее | ||
| в диапазоне частот от 2,5-105 до 2,5-108 Гц включ. | +10 | +13 |
| в диапазоне частот св. 2,5-108 до 1 • 109 Гц включ. | +14 | +23 |
| в диапазоне частот св. 1 • 109 до 3 • 109 Гц включ. | +14 | +27 |
| в диапазоне частот св. 3 • 109 до 6-109 Гц включ. | +15 | +26 |
| в диапазоне частот св. 6-109 до 8-109 Гц включ. | +15 | +25 |
| в диапазоне частот св. 8-109 до 1,24010 Гц включ. | +14 | +22 |
| в диапазоне частот св. 1,2^ 1010 до 1,54010 Гц включ. | +15 | +21 |
| в диапазоне частот св. 1,5^ 1010 до 1,84010 Гц включ. | +15 | +21 |
| в диапазоне частот св. 1,8^ 1010 до 2-1010 Гц | +14 | +20 |
| Пределы допускаемой относительной погрешности | ||
| установки уровня мощности (автоматический контроль | ||
| уровня (ACL) отключен), дБ: | ||
| в диапазоне частот от 2,5^ 105 до 2,5^ 106 Гц включ. | ±2,5 | |
| в диапазоне св. 2,5-106 до 2-1010 Гц | ±2,0 | |
| Пределы допускаемой относительной погрешности | ||
| установки уровня мощности (ACL включен), дБ: | ||
| в диапазоне от -110 до -100 дБм включ. | ±2,5 | |
| в диапазоне св. -100 до -80 дБм включ. | ±2,0 | |
| в диапазоне св.-80 до -40 дБм включ. | ±1,5 | |
| в диапазоне св. -40 до -10 дБм включ. | ±1,2 | |
| в диапазоне св. -10 до +13 дБм включ. | ±0,8 | |
| в диапазоне св. +13 до имакс дБм | ±1,3 | |
| Спектральная плотность шумов при отстройке от несущей | ||
| частоты более 20 МГц и уровне мощности выходного | _i /к | |
| сигнала +10 дБм для NI PXIe-5654 и +8 дБм для | ||
| NI PXIe-5654 с NI PXIe-5696, дБм/Гц, не более | ||
| Относительный уровень гармонических составляющих, | ||
| дБн**, не более: | ||
| в диапазоне частот от 2,5^ 105 до 2,5408 Гц включ. | -20 | -20 |
| в диапазоне частот св. 2,5-108 до 1 • 109 Гц включ. | -25 | -25 |
| в диапазоне частот св. 1 • 109 до 2-109 Гц включ. | -30 | -30 |
| в диапазоне частот св. 2-109 до 1,24010 Гц включ. | -30 | -55 |
| в диапазоне частот св. 1,2^ 1010 до 2-1010 Гц | -40 | -50 |
| ** дБ относительно уровня мощности на несущей частоте | ||
| Наименование характеристики | Значение | |
| NI PXIe-5654 | NI PXIe-5696 | |
| Напряжение питания (от шасси), В | +3,3; +12 | |
| Сила тока потребления по линии «+3,3 В», А, не более | 2,5 | 3,0 |
| Сила тока потребления по линии «+12 В», А, не более | 3,0 | 2,8 |
| Габаритные размеры, мм, не более: | ||
| - высота | 130 | 130 |
| - ширина | 61 | 41 |
| - длина | 214 | 214 |
| Масса, кг, не более | 1,4 | 0,9 |
| Условия эксплуатации: | ||
| - температура окружающего воздуха, °С | от +10 до +30 | |
| - относительная влажность при температуре +25 °С, %, | ||
| не более | 80 | |
| - атмосферное давление, кПа. | от 84 до 106,7 | |
наносится на лицевую панель модуля NI PXIe-5654 в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| 1 Г енератор NI PXIe-5654 | - | 1шт. |
| 3 Компакт-диск с документацией и программным обеспечением | - | 1шт. |
| 4 Руководство по эксплуатации | - | 1экз. |
| 5 Паспорт | - | 1экз. |
| 6 Методика поверки | - | 1экз. |
осуществляется по документу МП 66304-16 «Инструкция. Генераторы сигналов NI PXIe-5654. Методика поверки», утвержденному ООО «КИА» 28.11.2016 г.
Основные средства поверки:
- ваттметр N1914A с преобразователями измерительными N8487A, N8485A, 8485D (рег. № 44731-10);
- частотомер Ч3-66 (рег. № 9273-75);
- анализатор спектра E4447A (рег. № 39229-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых генераторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к генераторам сигналов NI PXIe-5654
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ Р 8.562-2007 ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний
| Зарегистрировано поверок | 3 |
| Поверителей | 3 |
| Актуальность данных | 24.10.2025 |
