| Номер в госреестре | 66272-16 |
| Наименование СИ | Термоконтроллеры |
| Обозначение типа СИ | А1 |
| Изготовитель | "AONETECH", Корея |
| Год регистрации | 2016 |
| Срок свидетельства | 29.12.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термоконтроллеры А1 (далее - термоконтроллеры) предназначены для непрерывного измерения и регистрации температуры в передвижных транспортных средствах.

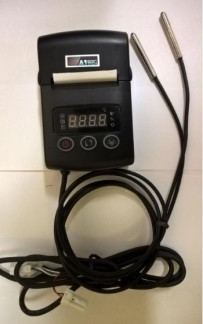

Термоконтроллеры состоят из электронного блока со встроенным светодиодным дисплеем, размещенным в пластиковом корпусе и двух термопреобразователей сопротивления (pt1000).
Принцип действия термоконтроллеров основан на зависимости электрического сопротивления чувствительного элемента термопреобразователя сопротивления от измеряемой температуры. Электронный блок измеряет и преобразовывает электрическое сопротивление, поступающее по двум измерительным каналам от термопреобразователей сопротивления в цифровой код - значение температуры. Далее результаты измерений индицируются на дисплее, для каждого измерительного канала и сохраняются во внутренней памяти термоконтроллеров с заданным пользователем интервалом.
Термоконтроллеры имеют интерфейсы связи: RS-232, Bluetooth, Wi-fi и GPS, для связи с внешними устройствами.
Термоконтроллеры имеют встроенное программное обеспечение (ПО), устанавливаемое в энергонезависимую память при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Пределы допускаемой погрешности термоконтроллеров установлены с учетом влияния ПО на метрологические характеристики.
Конструкция термоконтроллеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Embeded ‘C’ (TMS-A1T01) |
| Номер версии (идентификационный номер) ПО | V1.00 |
| Цифровой идентификатор (контрольная сумма) метрологически значимой части ПО | 918F |
| Алгоритм вычисления цифрового идентификатора ПО | CRC16 |
Основные метрологические и технические характеристики термоконтроллеров приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристика | Значение |
| Диапазон измерений температуры, °С | от -40 до +60 |
| Пределы допускаемой абсолютной погрешности измерений, °С | ±0,3 |
| Дискретность показаний (цена единицы наименьшего разряда), °С | 0,1 |
| Рабочие условия эксплуатации:* - температура окружающей среды, °С: - относительная влажность, %, не более - атмосферное давление | от -20 до +40 85 (без конденсации) от 84 до 106,7 |
| Г абаритные размеры, мм | 80 х 120 х 34 |
| Масса, г, не более | 500 |
| Напряжение питания от источника постоянного тока, В | от 8 до 32 |
| Потребляемый ток, А, не более | 1,2 |
| Средняя наработка на отказ, ч | 45000 |
| Средний срок службы, лет, не менее | 5 |
| * Для электронного блока термоконтроллеров | |
наносится на корпус термоконтроллеров любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость изображение знака в течение установленного срока службы средства измерения.
Таблица 4 - Комплектность термоконтроллеров
| Наименование | Обозначение | Количество |
| Термоконтроллер А1 | - | 1 шт. |
| Паспорт | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. (для партии) |
| Методика поверки | МЦКЛ.0205.МП. | 1 экз. (для партии) |
осуществляется по документу МЦКЛ.0205.МП «Термоконтроллеры А1. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 26.08.2016 г.
Основные средства поверки:
- термостат переливной прецизионный ТПП-1.1, регистрационный номер 33744-07, диапазон воспроизводимых температур от минус 40 °С до плюс 100 °С, нестабильность поддержания температуры, не более ±0,01 °С;
- рабочий эталон 3-го разряда по ГОСТ 8.558-2009, термометр цифровой ТЦ 1200 в комплекте с зондом ТЦЩ-1, регистрационный номер 45039-10, диапазон измерений от минус 80 °С до плюс 300 °С. Пределы допускаемой абсолютной погрешности ±(0,02+0,00005• |t|) °С, где t - измеряемое значение температуры, °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых термоконтроллеров с требуемой точностью.
Знак поверки наносится на корпус термоконтроллеров в соответствие с рисунком 2.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к термоконтроллерам А1
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
