| Номер в госреестре | 66019-16 |
| Наименование СИ | Счетчики холодной воды турбинные |
| Обозначение типа СИ | WOLTMANN |
| Изготовитель | "Baylan Olcu Aletleri San. Ve Tic. Ltd. STI.", Турция |
| Год регистрации | 2016 |
| Срок свидетельства | 16.12.2021 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |

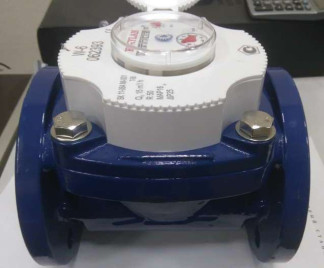

Счетчики холодной воды турбинные WOLTMANN (далее счетчики) предназначены для измерений объёма холодной питьевой воды по СанПиН 2.1.4.1074-01 в системах водоснабжения.
Принцип действия счетчиков основан на измерении числа оборотов турбинки, вращающейся под воздействием потока протекающей воды. Поток воды попадает в нижнюю часть измерительной камеры и приводит во вращение турбинку и закрепленную на ней ведущую магнитную муфту. Через разделительный стакан счетного механизма вращение ведущей части магнитной муфты передается ее ведомой части, которая связана с масштабирующим редуктором и отсчетным механизмом. Сухой, герметизированный в отдельной полости, счетный механизм преобразует число оборотов турбинки в показания отсчетного устройства в м3.
Счетчики состоят из корпуса, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала. Счетный механизм содержит масштабирующий редуктор со стрелочными и роликовыми указателями объёма. Счетчики имеют исполнение со съемным датчиком (магнитоуправляемым герметизированным контактом «геркон») для дистанционной передачи импульсов, пропорциональных количеству прошедшей через счетчик воды. Съемный датчик закрепляется на посадочные места в крышке счетного механизма и пломбируется свинцовой пломбой. Счетчики соответствуют метрологическому классу В по ГОСТ Р 50193.1-92 и устанавливаются на горизонтальных, вертикальных и наклонных трубопроводах.
Счетчики выпускаются в следующих модификациях: W6, W0, W1, W2, W3, W4, W5, которые отличаются метрологическими и техническими характеристиками, приведенными в таблицах 1, 2.
отсутствует.
Таблица 1- Метрологические характеристики
| Наименование характеристики | Значение | ||||||
| W6 | W0 | W1 | W2 | W3 | W4 | W5 | |
| Диаметр условного прохода, мм | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| Минимальный расход Qmin, м3/ч | 0,45 | 0,75 | 1,2 | 1,8 | 3,0 | 4,5 | 7,5 |
| Переходный расход Qt, м3/ч | 3 | 5 | 8 | 12 | 20 | 30 | 50 |
| Номинальный расход Qn, м3/ч | 15 | 25 | 40 | 60 | 100 | 150 | 250 |
| Максимальный расход Qmax, м3/ч | 30 | 50 | 80 | 120 | 200 | 300 | 500 |
| Порог чувствительности, м3/ч | 0,2 | 0,35 | 0,6 | 0,9 | 1,2 | 2,2 | 3,0 |
| Максимальное рабочее давление, МПа | 1,6 | ||||||
| Диапазон температур измеряемой среды, °С | от +5 до +50 | ||||||
| Емкость индикаторного устройства, м3 | 999999 | 9999999 | |||||
| Наименьшая цена деления индикаторного устройства, м3 | 0,001 | 0,01 | |||||
| Пределы допускаемой относительной погрешности измерений объёма, в диапазонах расходов, %: Qmin < Q < Qt Qt < Q < Qmax | ±5 ±2 | ||||||
| Габаритные размеры, мм, не более -длина -ширина -высота | 200 165 215 | 200 185 235 | 225 200 240 | 250 220 245 | 250 250 260 | 300 285 310 | 350 340 385 |
| Присоединение к трубопроводу | фланцевое по ГОСТ 12815-80 | ||||||
| Масса, кг, не более | 13,6 | 14,28 | 16,63 | 18,15 | 19,85 | 49,2 | 67,55 |
| У словия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, без конденсата, % - атмосферное давление, кПа | от +5 до +50 от 5 до 95 от 90 до 110 | ||||||
| Срок службы, лет | 12 | ||||||
| Средняя наработка на отказ, ч | 90000 | ||||||
наносится на лицевую панель счетчика методом фотопечати и на титульный лист паспорта счетчика типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Счетчик холодной воды турбинный WOLTMANN | 1 шт. |
| У плотнительные прокладки | 2 шт. |
| Ответные фланцы (по требованию потребителя) | 2 шт. |
| Упаковка | 1 шт. |
| Паспорт | 1 экз. |
осуществляется по документу МИ 1592-2015 «Рекомендация. ГСИ. Счетчики воды. Методика поверки».
Основное средство поверки:
установка поверочная расходомерная «Водоучет» 2 разряда по ГОСТ 8.510-2002 (регистрационный номер 40402-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точности.
Знак поверки наносится в паспорт или свидетельство о поверке и на пломбу, которая не позволяет проникнуть к частям счетчиков для несанкционированной настройки.
приведены в эксплуатационном документе.
Техническая документация фирмы «BAYLAN OL£U ALETLERI SAN. VE TIC. LTD. §TI.», Турция
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости
