| Номер в госреестре | 65920-16 |
| Наименование СИ | Уровнемеры |
| Обозначение типа СИ | У150 |
| Изготовитель | ООО НПП "Петролайн-А", г.Набережные Челны |
| Год регистрации | 2016 |
| Срок свидетельства | 14.12.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры У150 предназначены для бесконтактного автоматического измерения уровня жидких сред.
Принцип действия уровнемеров У150 основан на акустической локации уровня звуковыми импульсами, проходящими через газовую среду, и на явлении отражения этих импульсов от границы раздела «газ-контролируемая среда». Расстояние измеряется путем измерения времени распространения звуковых колебаний от излучателя до контролируемой границы раздела сред и обратно до приемника.

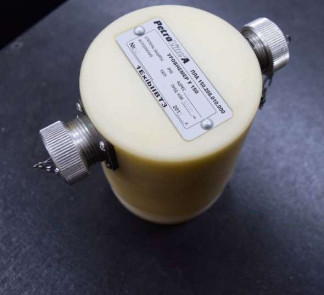

Уровнемеры У150 представляют собой конструкцию из герметичного корпуса, ультразвукового излучателя и электронной схемы.
Используемое в уровнемерах программное обеспечение является встроенным. Функциями программного обеспечения являются формирование зондирующего импульса, вычисление времени прохождения отраженного сигнала, расчет расстояния до объекта, обработка команд цифрового интерфейса связи.
Идентификационные данные программного обеспечения уровнемеров У150 приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | U 150 |
| Номер версии | 2.01 |
| Цифровой идентификатор ПО | BD12 (CRC16) |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений: соответствует уровню «высокий» по Р 50.2.077-2014.
Защита от непреднамеренных и преднамеренных изменений обеспечивается:
- пломбированием корпусов уровнемеров, предотвращающим доступ к элементам, используемым при программировании микроконтроллеров;
- отсутствием возможности воздействия на ПО уровнемеров, связанное с метрологическими характеристиками и функционированием, со стороны внешнего потребителя т. к. любая технологическая программа потребителя допускает только считывание транслируемой информации.
Основные метрологические и технические характеристики уровнемеров У150 приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измерений уровня: - наименьший предел измерений (НмПИ), мм - наибольший предел измерений (НИИ), мм | 300 4500 |
| Пределы допускаемой приведенной погрешности измерений уровня, % от НПИ | ±1,0 |
| Дополнительная погрешность, вызванная изменением температуры окружающего воздуха на каждые 10 °С, % от НПИ, не более | ±0,75 |
| Температура окружающей среды, °С | от -40 до +50 |
| Напряжение питания постоянного тока, В | от 12 до 18 |
| Потребляемая мощность, Вт, не более | 0,75 |
| Г абаритные размеры (Д х Ш х В), мм, не более | 81 х 112 х 119 |
| Масса, кг, не более | 1 |
| Срок службы, лет, не менее | 10 |
наносится на корпус уровнемеров У150 методом наклейки и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность уровнемеров У150 приведена в таблице 3.
Таблица 3
| Наименование | Количество, шт. | Обозначение |
| Уровнемер У150 | 1 | ПЛА150.208.010.000 |
| Кабель связи универсальный ШР20/ШР20 | 1 | ПЛА140.604.020.000 |
| Руководство по эксплуатации | 1 | ПЛА150.208.010.100РЭ |
| Паспорт | 1 | ПЛА150.208.010.000ПС |
| Методика поверки | 1 | МП 0450-7-2016 |
| Тара упаковочная | 1 | ПЛА140.701.040.000 |
осуществляется по документу МП 0450-7-2016 «ГСИ. Уровнемеры У150. Методика поверки», утвержденному ФГУП «ВНИИР» 31.03.2016 г.
Основные средства поверки:
- эталонная уровнемерная установка 2-го разряда в диапазоне от 0 до 5 м по ГОСТ 8.477-82.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке уровнемера.
приведены в эксплуатационном документе.
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
