Государственный реестр средств измерений

Калибраторы акустические SV33, SV34, SV35, 65260-16

Калибраторы акустические SV 33, SV 34, SV 35 (далее - калибраторы) предназначены для воспроизведения уровня звукового давления (УЗД) в камере малого объема и применяются при проведении калибровки/поверки акустической аппаратуры, содержащей микрофоны с диаметрами 1/2" и 1/4" дюйма.
Карточка СИ
Номер в госреестре 65260-16
Наименование СИ Калибраторы акустические
Обозначение типа СИ SV33, SV34, SV35
Изготовитель "SVANTEK Sp.z o.o.", Польша
Год регистрации 2016
Срок свидетельства 16.09.2021
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Калибраторы акустические SV 33, SV 34, SV 35 (далее - калибраторы) предназначены для воспроизведения уровня звукового давления (УЗД) в камере малого объема и применяются при проведении калибровки/поверки акустической аппаратуры, содержащей микрофоны с диаметрами 1/2" и 1/4" дюйма.

Описание

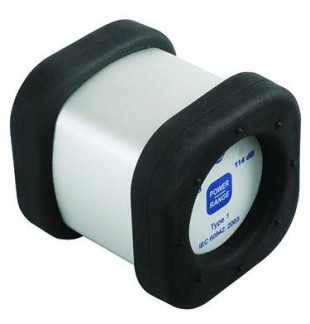

Конструктивно калибраторы представляют собой портативный, переносной источник звука с одним (для SV 33, SV 34) или двумя (для SV 35) уровнями генерируемого сигнала.

Калибратор состоит из устройства, создающего акустическое давление, опорного измерительного микрофона для проверки генерируемого уровня звука, датчика давления и температуры для измерения атмосферного давления и температуры и микропроцессорной системы управления калибратором.

Тональный сигнал частотой 1000 Гц генерируется в цифровом виде и подается на динамик. Сигнал, измеренный эталонным микрофоном, в петле обратной связи показывает уровень генерируемого сигнала. На основе информации об уровне сигнала, а также измеренных значениях атмосферного давления и температуры микропроцессор автоматически подстраивает усиление сигнала динамика и создает в камере требуемый уровень звукового давления.

Калибраторы SV 33, SV 35, SV 35 имеют номинальный диаметр отверстия под микрофоны диаметром 1/2". Возможна калибровка микрофонов с диаметром 1/4" с применением адаптера SA 30.

Питание калибраторов осуществляется от двух батарей типа LR03/AAA.

Калибраторы SV 33, SV 35 соответствуют классу 1 по ГОСТ Р МЭК 60942-2009, калибратор SV 34 соответствуют классу 2.

Технические характеристики

Метрологические и технические характеристики калибраторов приведены в таблице 1.

Таблица 1

<

Наименование характеристики

Значение характеристики для моделей

SV 33

SV 34

SV 35

Воспроизводимые УЗД, дБ отн. 20 мкПа

114

114

94, 114

Пределы допускаемой основной погрешности воспроизведения УЗД, дБ

±0,4

±0,6

±0,4

Частота воспроизводимого звукового давления, Гц

1000

1000

1000

Пределы допускаемой относительной погрешности частоты звукового давления, %:

±1

±2

±1

Коэффициент влияния температуры на УЗД при изменении температуры окружающего воздуха относительно опорных условий, дБ/°С, не более

±0,005

±0,005

±0,005

Коэффициент влияния относительной влажности на УЗД при изменении относительной влажности относительно опорных условий, дБ/%, не более

±0,00125

±0,00125

±0,00125

Коэффициент нелинейных искажений, %, не более

0,75

0,75

для УЗД 94 дБ: 0,25 для УЗД 114 дБ: 0,75

Масса (с элементами питания), г, не более

280

305

305

Габаритные размеры (длинахширинахвысота), мм, не более

65х65х70

Электропитание

2 батареи типа LR03/AAA

Опорные внешние условия:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %, не более

-    атмосферное давление, кПа

23±3

от 40 до 65 без конденсации от 97 до 105

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %, не более

-    атмосферное давление, кПа

от -10

до +50

от 0 до +40

от -10

до +50

от 25 до 90 без конденсации от 65 до 108

Калибратор акустический SV 33, или SV 34, или SV 35

1

Батарея питания типа типа LR03/AAA

2

Адаптер SA 30

1*

Руководство по эксплуатации

1

Методика поверки 340-0818-16 МП

1

Паспорт

1

Примечание - * поставляется по дополнительному заказу (опция)

Поверка

осуществляется по документу 340-0818-16 МП «Калибраторы акустические SV 33, SV 34, SV 35. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 18.08.2016 г.

Основные средства поверки:

-    капсюль микрофонный измерительный конденсаторный 4180 (рег. № 38616-08) с предварительным усилителем 2645;

-    измеритель нелинейных искажений автоматический С6-11 (рег. № 9081-83);

-    мультиметр 34401А (рег. № 16500-97).

Сведения о методах измерений

1    Калибратор акустический SV 33. Руководство по эксплуатации. РЭ-001.SV33-2016

2    Калибратор акустический SV 34. Руководство по эксплуатации. РЭ-001.SV34-2016

3    Калибратор акустический SV 35. Руководство по эксплуатации. РЭ-001.SV35-2016

Нормативные документы

ГОСТ Р МЭК-60942-2009 Калибраторы акустические. Технические требования и требования к испытаниям

ГОСТ Р 8.765-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот от 2 Гц до 100 кГц

Техническая документация фирмы-изготовителя.
