| Номер в госреестре | 64792-16 |
| Наименование СИ | Преобразователи вторичные |
| Обозначение типа СИ | T15 |
| Изготовитель | "WIKA Alexander Wiegand SE & Co. KG", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 26.08.2026 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи вторичные серии Т15 модификации Т15.Н и Т15.Я (далее - преобразователи) предназначены для измерения и преобразования выходных электрических параметров термопреобразователей сопротивления и потенциометров в выходной сигнал силы постоянного тока 4-20 мА.

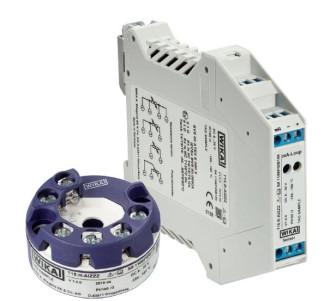

Принцип действия преобразователей основан на преобразовании сигнала от первичных преобразователей температуры или потенциометров. Сигнал от термопреобразователей сопротивления (ТС) или потенциометров, линеаризуется, масштабируется и преобразуется в выходной унифицированный сигнал силы постоянного тока, линейный по отношению к температуре, сопротивлению первичного преобразователя температуры или сопротивлению потенциометра. При включении напряжения питания преобразователь выполняет самотестирование. Модификации преобразователей серии Т15, выполненные в виде блоков с клеммами, различаются габаритными размерами, способами установки: для монтажа в соединительную головку - преобразователь Т15.Н или на DIN-рейку - преобразователь Т15.Я, условиями эксплуатации стандартных и взрывозащищенных исполнений.
Преобразователи Т15 при помощи конфигурационного программного обеспечения WIKAsoft-TT обеспечивают возможность конфигурации прибора, передачи, запоминания и обработки измерительной информации.
Маркировка взрывозащиты: 0ExiaIICT4/T5/T6; 1ExibIICT4/T5/T6; 2ExicIICT4/T5/T6; ExnAIIT4/T5/T6; DIP A20 TA 135 °C; DIP A21 TA 135 °C.
Преобразователь функционирует под управлением встроенного специального программного обеспечения, которое является его неотъемлемой частью. Программное обеспечение осуществляет функции сбора, хранения, обработки и представления измерительной информации.
Помимо выбора типа, диапазона измерений и контроля целостности цепи первичных преобразователей программное обеспечение обеспечивает функцию сигнализации, демпфирования и занесения в память нескольких точек измерения.
Также в свободном доступе имеется автономное ПО WIKAsoft-TT (V1.2.0) с сайта www.wika.com для персонального компьютера, которое осуществляет интерфейс пользователя, позволяет установить диапазон измерений и тип подключенного первичного преобразователя, отображать сообщения об ошибках, измеряемую текущую температуру в виде графика и номер версии встроенного ПО преобразователя.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение | |
| Тип ПО | встроенное | внешнее |
| Идентификационное наименование ПО | FW_T15 | WIKAsoft-TT |
| Номер версии (идентификационный номер) ПО | не ниже V1.0.1 | не ниже V1.2.0 |
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Основные метрологические и технические характеристики приведены в табл. 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Модификации | Т 15.H Т15^ |
| Диапазон измерений и преобразования сигналов первичных преобразователей в температурном эк-виваленте1), °С | от минус 200 до плюс 850 |
| Диапазон измерений и преобразования сигналов при конфигурации преобразователя для работы с потенциометром, кОм | от 0 до 50 |
| Пределы допускаемой основной абсолютной погрешности, при работе с различными первичными преобразователями | Указаны в таблице 3 |
| Схема подключения | 2-х, 3-х, 4-х проводная для ТС, 3-х проводная для потенциометра |
| Измерительный ток, мА | 0,2 для ТС; 0,1 для потенциометра |
| Максимальное сопротивление соединительных проводов на входе, Ом | 50 для каждого провода |
| Унифицированный выход, мА | от 4 до 20, 2-х проводная схема |
| Наименование характеристики | Значение характеристики | |
| Модификации | Т15.Н | T15.R |
| Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры эксплуатации от 23±3 °С, на каждые 10 °С | Указаны в таблице 3 | |
| Напряжение питания постоянного тока, В - стандартное исполнение - взрывозащищенное исполнение | от 8 до 35 от 8 до 30 | |
| Г абаритные размеры, мм, не более Д X Ш х в диаметр х В | 44 х22,5 | 113,6x99x17,5 |
| Масса, г, не более | 45 | 200 |
| Условия эксплуатации: Диапазон температуры окружающего воздуха, °С - стандартное исполнение | от минус 40 до плюс 85; от минус 50 до плюс 105 | от минус 40 до плюс 85 |
| - взрывозащищенное исполнение для применения в зонах, опасных по воспламенению газов - взрывозащищенное исполнение для применения в зонах, опасных по воспламенению пыли Относительная влажность окружающего воздуха, % | от минус 40 до плюс 85; от минус 40 до плюс 100 от 5 до 95 | |
| Условия транспортирования и хранения: Диапазон температуры окружающего воздуха, °С Диапазон относительной влажности окружающего воздуха, % | от минус 40 до плюс 85 от 5 до 95 | |
| Наработка на метрологический отказ, ч | 70 000 | |
| Средний срок службы, лет | 10 | |
| Примечание: 1) Указан максимальный диапазон измерений преобразователем, требуемый выбирается при заказе. Базовая конфигурация: первичный преобразователь Pt100, диапазон измерений от 0 до 150 °С, 3-х проводная схема подключения. | ||
Таблица 3 - Диапазон измерений и погрешность преобразования Т15 при работе с различными первичными преобразователями_
| Диапазоны измерений | Пределы допускаемой основной абсолютной погрешности | Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры от 23±3 °С, на каждые 10 °С | Минимальная ширина диапазона |
| Термопреобразователи сопротивления Pt100, Pt1000 (а=0,00385) | |||
| от минус 200 до плюс 850 °C | ±0,2 °С для ширины диапазона от 10 до 200 °С; ±(0,001-|Tmax - Tmrnj) °С для ширины диапазона более 200 °C | ±(0,001 'jTmax - Tminj) °С | 10 °C |
| Потенциометр | |||
| от 0 - 50 кОм | ±(0,01R) | ±(0,001- Rmax - Rmin ) | 1 кОм |
| Примечание: Погрешность нормируется без учета погрешности первичного преобразователя. Tmax и Tmin - верхний и нижний пределы установленного диапазона измерений температуры, Rmax и Rmjn - верхний и нижний пределы установленного диапазона измерений сопротивления | |||
наносят на титульные листы руководства по эксплуатации и паспорта типографическим способом.
Таблица 4
| Наименование | Обозначение | Количество |
| Преобразователь | Т15.Н (Т15^) | 1 шт. |
| Руководство по эксплуатации | РЭ | 1 экз. (на партию одинаковых преобразователей при поставке в один адрес) |
| Паспорт | ПС | 1 экз. (на партию одинаковых преобразователей при поставке в один адрес) |
| Методика поверки | МП 2411-0131-2016 | 1 экз. (на партию одинаковых преобразователей при поставке в один адрес) |
осуществляется по документу МП 2411- 0131-2016 «Преобразователи вторичные серии Т15. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 13 мая 2016 г. Эталоны, применяемые при поверке:
- Многофункциональный калибратор TRX-IIR в режиме измерения силы постоянного тока от 0 до 52 мА, погрешность ±(0,01% от показаний +0,01% от диапазона), в режиме воспроизведения сигналов термопреобразователей сопротивления, диапазон от минус 200 до плюс 850 °С, погрешность ±(0,005% от показаний + 0,02% от диапазона), регистрационный номер 42789-09;
- магазин электрического сопротивления Р 4831, диапазон от 0 до 105 Ом, класс точности
0,02 .
Знак поверки наносится на свидетельство о поверке.
приведены в руководстве по эксплуатации «Преобразователь вторичный серии Т15».
1 ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
2 ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия;
3 Техническая документация фирмы «WIKA Alexander Wiegand SE & Co. KG», Германия.
