| Номер в госреестре | 64426-16 |
| Наименование СИ | Меры калибровочные (эталонные) для средств ультразвукового неразрушающего контроля сварных соединений |
| Обозначение типа СИ | МК УЗК |
| Изготовитель | ФГУП "НИИ и дефектоскопии ФА железнодорожного транспорта" (НИИ мостов), г.С.-Петербург |
| Год регистрации | 2016 |
| Срок свидетельства | 29.06.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Меры калибровочные (эталонные) для средств ультразвукового неразрушающего контроля сварных соединений МК УЗК (далее по тексту - меры) предназначены для воспроизведения и хранения физической величины заданных геометрических размеров искусственных дефектов в сварных соединениях.
Принцип действия основан на воспроизведении заданных геометрических размеров искусственных дефектов, выполненных в виде несквозных цилиндрических отверстий с плоским дном (плоскодонных отражателей).
Меры представляют собой изделия в виде блоков (параллелепипедов), изготовленных из стали Ст20. На мере МК УЗК-1 выполнено три плоскодонных отражателя с одной стороны ("5","7,5","10"), на мере МК УЗК-2 - шесть плоскодонных отражателей (по три с каждой стороны - " 10-65","15-65","20-65", "10-70","15-70","20-70").
Меры применяются для выполнения процедуры настройки чувствительности ультразвуковых дефектоскопов при выполнении ультразвукового неразрушающего контроля сварных соединений толщиной от 5 до 20 мм.

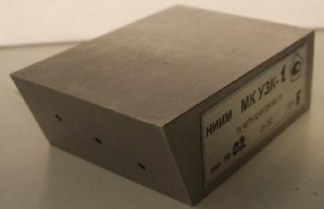

Общий вид мер приведен на рисунке 1.
Метрологические и технические характеристики приведены в таблице 1. Таблица 1
| Наименование характеристики | Значение | |
| Мера МК УЗК-1 | Мера МК УЗК-2 | |
| Номинальные значения и допускаемые отклонения диаметров плоскодонных отражателей, мм | 1,40±0,15 | 1,60±0,15 |
| Пределы допускаемой абсолютной погрешности воспроизведения диаметров плоскодонных отражателей, мм | ±0,05 | |
| Номинальные значения углов наклона плоскодонных отражателей от нормали к поверхности ввода ультразвуковых колебаний (УЗК),...°: - для отражателей "5","7,5","10"; - для отражателей "10-65","15-65","20-65"; - для отражателей "10-70","15-70","20-70" | 70 | 65 70 |
| Допускаемые отклонения от номинальных значений углов наклона плоскодонных отражателей от нормали к поверхности ввода УЗК,.' | ±40 | |
| Пределы допускаемой абсолютной погрешности воспроизведения углов наклона плоскодонных отражателей от нормали к поверхности ввода УЗК,.' | ±20 | |
| Номинальные значения и допускаемые отклонения глубины залегания плоскодонных отражателей, мм: - для отражателя "5"; - для отражателя "7,5"; - для отражателей "10", "10-65", "10-70"; - для отражателей " 15-65"," 15-70"; - для отражателей "20-65","20-70" | 5,0±0,4 7,5±0,4 10,0±0,4 | 10,0±0,4 15,0±0,4 20,0±0,4 |
| Пределы допускаемой абсолютной погрешности воспроизведения глубины залегания плоскодонных отражателей, мм | ±0,2 | |
| Номинальное значение и допускаемое отклонение скорости распространения продольной ультразвуковой (УЗ) волны в мере, м/с | 5900±118 | |
| Пределы допускаемой абсолютной погрешности воспроизведения скорости распространения продольной УЗ волны в мере, м/с | ±80 | |
| Номинальное значение и допускаемое отклонение затухания продольной УЗ волны в мере, дБ | 7,0±2,0 | |
| Пределы допускаемой абсолютной погрешности воспроизведения затухания продольной УЗ волны в мере, дБ | ±1,0 | |
| Шероховатость поверхности ввода УЗК, Ra, мкм, не более | 2,5 | |
| Габаритные размеры, мм: - длина; - ширина; - высота | 55,0±0,2 40,0±0,2 20,0±0,2 | 90,0±0,2 60,0±0,2 30,0±0,2 |
| Пределы допускаемой абсолютной погрешности воспроизведения габаритных размеров меры, мм | ±0,1 | |
| Масса, кг, не более | 5 СО 0, | |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, % | от -15 до +25 от 30 до 80 | |
Знак утверждения типа наносится на титульный лист паспорта методом печати и на информационную табличку на боковой поверхности меры методом металлографики.
Таблица 2
| Наименование | Количество |
| Мера МК УЗК-1* | 1 шт. |
| Мера МК УЗК-2* | 1 шт. |
| Упаковка | 1 шт. |
| Паспорт на меру МК УЗК-1* | 1 экз. |
| Паспорт на меру МК УЗК-2* | 1 экз. |
| Методика поверки | 1 экз. |
| * - Тип и количество зависит от заказа потребителя | |
осуществляется согласно методике поверки МП 012.Д4-16 «ГСИ. Меры калибровочные (эталонные) для средств ультразвукового неразрушающего контроля сварных соединений МК УЗК. Методика поверки», утвержденной ФГУП «ВНИИОФИ» в феврале 2016 года. Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Основные средства поверки:
1 Микроскоп большой инструментальный БМИ-1. (Госреестр № 1363-60).
2 Угломер с нониусом УН Мод-127 (Госреест № 957-54).
3 Индикатор часового типа ИЦ 0 - 12,5 мм, ц.д. ± 0,001 мм (Госреестр № 58190-14)
4 Дефектоскоп ультразвуковой УД2В-П (Госреестр № 52657-13).
5 Тестер ультразвуковой УЗТ-РДМ (Госреестр № 44488-10).
6 Прибор для измерений параметров шероховатости поверхности TR200 (Госреестр № 58865-14).
7 Штангенциркуль ТТТТЩ-Т-125-0,01 (Госреестр № 52058-12).
Меры применяются для выполнения процедуры настройки чувствительности ультразвуковых дефектоскопов и используются в соответствии с документацией (методика настройки, контроля) на соответствующий прибор.
Нормативные и технические документы, устанавливающие требования к мерам калибровочным (эталонным) для средств ультразвукового неразрушающего контроля сварных соединений МК УЗК
Технические условия. «Меры калибровочные (эталонные) для средств ультразвукового неразрушающего контроля сварных соединений МК УЗК. ТУ 4276-009-27513459-2015».
| Зарегистрировано поверок | 18 |
| Поверителей | 7 |
| Актуальность данных | 24.10.2025 |
