| Номер в госреестре | 64390-16 |
| Наименование СИ | Квадранты электронные |
| Обозначение типа СИ | КЭ-30 |
| Изготовитель | ООО "НТЦ "Техническая диагностика и прецизионные измерения", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 28.06.2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Квадранты электронные КЭ-30 (далее - квадранты) предназначены для измерений углов наклона плоских поверхностей от горизонтального и вертикального положения.
Конструктивно квадрант состоит из электронного блока и основания с магнитом. Внутри квадранта расположена электронная плата с микроконтроллером и двухосевыми датчиками измерения угла наклона. Корпус квадранта изготовлен из сплава алюминия.
На корпусе расположены:
- дисплей;
- функциональная кнопка коррекции нуля основного (продольного) направления;
- разъем для подключения источника питания постоянного тока и вывода измерительной информации.
Углы наклона измеряются двухосевыми датчиками угла наклона и рассчитываются по тарировочной характеристике встроенным микроконтроллером, который формирует сигналы для отображения на дисплее квадранта и организует передачу данных по интерфейсу RS-485.
На дисплей квадранта одновременно выводится информация результатов измерений углов по основному направлению (изображение в центре дисплея, высота знаков не менее 12 мм) и по поперечному направлению (изображение в правом нижнем углу дисплея, высота знаков не менее 4 мм).
Базовый комплект поставки предполагает подключение квадранта кабелем с адаптером ОИС024 непосредственно к компьютеру с установленным программным обеспечением ЕК90.ЕХЕ. В этом случае питание квадранта осуществляется от разъема USB внешнего устройства.
Квадранты выпускаются двух модификаций КЭ-30-1 и КЭ-30-2, основное отличие -дискретность цифрового отсчета.
Возможно отображение результатов измерений в различных единицах величин измерений плоского угла: градусы/ минуты/ секунды, радианы.
Пломбирование квадрантов не производится, ограничение доступа обеспечивается конструкцией корпуса, который может быть вскрыт только при помощи специального инструмента.

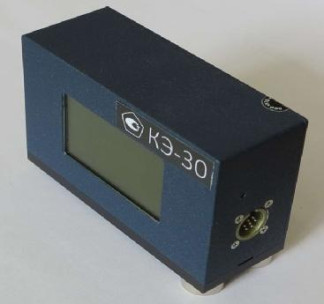

Фотография общего вида квадранта электронного КЭ-30, представлена на рисунке 1.
Интерфейс
RS-485
Программное обеспечение является составной частью квадранта,
позволяющее пользователю работать в следующих режимах:
- подготовка к измерениям;
- визуализация и передача результатов измерений.
Идентификационные данные программного обеспечения квадранта указаны в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ЕК90 |
| Номер версии (идентификационный номер) ПО | V.1.3 |
| Цифровой идентификатор ПО | 67В3 |
Защита программного обеспечение от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014. Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Основные метрологические и технические характеристики квадранта указаны в таблице 2.
Таблица 2
| Наименование характеристик | Модификация квадранта | |
| КЭ-30-1 | КЭ-30-2 | |
| Диапазон измерений углов, .. | ±90 | |
| Дискретность цифрового отсчета, ...'' | 5 | 22 |
| Пределы допускаемой основной абсолютной погрешности измерений основного направления, не более, ..." | ±30 | |
| Пределы допускаемой абсолютной погрешности измерений поперечного направления, не более, .' | ±5 | |
| Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающей среды | ||
| на каждые 10 °С в рабочем диапазоне температур: - основного направления, не более, ..." - поперечного направления, не более, ..." | 5 8 |
| Шероховатость опорной поверхности основания, не более, мкм | Ra 0,63 |
| Отклонение от плоскостности опорной поверхности основания, не более, мм | 0,01 |
| Напряжение питания постоянного тока: - от внешнего источника питания, В - от аккумулятора «Крона», В | от 10 до 60 9 |
| Потребляемая мощность не более, Вт | 0,8 |
| Длина опорной поверхности основания, не менее, мм | 100 |
| Г абаритные размеры, не более, мм | 100x60x40 |
| Масса, не более, кг | 0,45 |
| Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при 35 °С, % | от минус 30 до плюс 50 до 75 |
| Диапазон температур хранения, °С | от минус 50 до плюс 60 |
| Средняя наработка на отказ, циклов | 10000 |
| Средний срок службы, лет | 6 |
наносится на наклейку на корпус квадранта и на титульный лист руководства по эксплуатации типографским способом.
| Наименование изделия | Количество шт. |
| Квадрант электронный КЭ-30 (модификация по заказу) | 1 |
| Блок питания 220 В/24 В | 1 |
| Адаптер USB-RS-485 0ИС024 | 1 |
| Кабель питания от сети = 27 В КП-1 | 1 |
| Элемент питания «Крона» с кабелем | 1 |
| Кабель соединительный КС-1 | 1 |
| Кабель сигнальный НК-2 | 1 |
| Технологическая программа ЕК90 (USB Flash) | 1 |
| Квадрант электронный КЭ-30 Паспорт ТДПИ.423311.001 ПС | 1 экз. |
| Квадрант электронный КЭ-30 Руководство по эксплуатации ТДПИ.423311.001 РЭ | 1 экз. |
| Если предусмотрено в заказе, комплектность указывается в эксплуатационной документации | |
осуществляется по документу МП 64390-16 «Квадрант электронный КЭ-30. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 05 февраля 2016 г.
Перечень основных средств поверки (эталонов), применяемых для поверки:
- делительная оптическая головка ОДГЭ-5, диапазон измерений (0 - 360)°, погрешность ±(5+5 sin а/2)''.
Знак поверки в виде оттиска клейма наносится на свидетельство о поверке или паспорт (формуляр).
Методы измерений содержатся в эксплуатационной документации
Квадрант электронный КЭ-30. Руководство по эксплуатации ТДПИ.423311.001 РЭ.
Нормативные документы, устанавливающие требования к квадрантам электронным КЭ-30
1 Квадранты электронные КЭ-30. Технические условия ТДПИ.423311.001 ТУ.
2 Г осударственная поверочная схема для средств измерений плоского угла.
Приказ Росстандарта № 22 от 19 января 2016 г.
