| Номер в госреестре | 64298-16 |
| Наименование СИ | Тестеры телерадиовещательные |
| Обозначение типа СИ | R&S SFE |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o.", Чехия |
| Год регистрации | 2016 |
| Срок свидетельства | 24.06.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

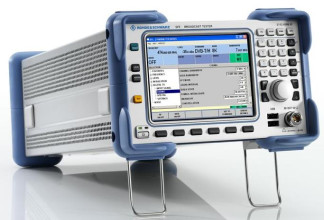

Тестеры телерадиовещательные R&S SFE (далее - тестеры) предназначены для воспроизведения сигналов аналогового и цифрового телерадиовещания.
Тестеры телерадиовещательные R&S SFE представляют собой мультистандартные генераторы ТВ сигналов, которые поддерживают следующие стандарты телевещания и радиовещания: DVB-T/H, DVB-T2, DVB-C, DVB-S, DVB-S2, аналоговое ТВ.
Принцип действия основан на формировании с помощью процессора выбранного пользователем стандарта телерадиовещания. Используя внутренний модулятор, прибор формирует на выходе эталонный высокочастотный сигнал выбранного стандарта вещания на заданной частоте с заданным выходным уровнем и отношением сигнал шум.
Тестер допускает одновременную установку любого количества ТВ стандартов. Тестер содержит в одном компактном корпусе опорный генератор, аудио - и видео генераторы, высокочастотный (ВЧ) модулятор, универсальный кодер реального времени и источники модулирующих сигналов. Это позволяет в реальном времени генерировать телерадиовещательные сигналы аналогового и цифрового эфирного, кабельного, спутникового и мобильного телевещания в диапазоне частот от 100 кГц до 2,5 ГГц.
Источник сигналов с поддержкой стандартов цифрового ТВ позволяет генерировать испытательные сигналы на основе библиотек фирмы Rohde & Schwarz и формировать потоки данных в соответствии со специфическими требованиями конкретного пользователя.
Рисунок 2 - Вид тестера сзади
Программное обеспечение тестера встроено в постоянное запоминающее устройство (ПЗУ), записываемое на заводе-изготовителе. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014. Идентификационные данные ПО тестера представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО тестера
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | R&S SFE BASE SOFTWARE |
| Номер версии (идентификационный номер) ПО, не ниже | 02.92 |
Таблица 2 - Основные метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон воспроизводимых частот | от 100 кГц до 2,5 ГГц |
| Пределы допускаемой относительной погрешности внутреннего опорного генератора, 10 МГц | ±1,6 • 10-7 |
| Уровень выходного сигнала, дБм1 f < 1,0 ГГц 1.0 ГГц <f < 2,0 ГГц 2.0 ГГц <f < 2,5 ГГц | от минус 100 до плюс 15 от минус 100 до плюс 12 от минус 100 до плюс 10 |
| Пределы допускаемой абсолютной погрешности выходного сигнала, дБм | ±1,0 |
| Примечание 1 дБм - дБ относительно 1 мВт | |
| Наименование характеристики | Значение характеристики |
| КСВН выхода 50 Ом, не более | 1,8 |
| Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В | от 100 до 240 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 235 х 155 х 465 |
| Масса (без опций и аксессуаров), кг, не более | 6 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 40 °С, % | от плюс 5 до плюс 45 до 80 |
| Время прогрева, мин, не менее | 30 |
наносится на корпус тестера с передней стороны путем лазерной гравировки (или другим способом, не ухудшающим качества).
В эксплуатационной документации знак утверждения типа наносится на титульный лист руководства пользователя 2112.4322.62-01 типографским способом в верхнем левом углу.
Комплектность тестера приведена в таблице 3.
Таблица 3 - Комплектность тестера
| Наименование | Количество | Примечание |
| Тестер телерадиовещательный R&S SFE | 1 шт. | - |
| Сетевой шнур | 1 шт. | - |
| Методика поверки РТ-МП-3183-441-2016 | 1 шт. | - |
| Руководство пользователя 2112.4322.62-01 | 1 шт. | CD |
осуществляется по документу РТ-МП-3183-441-2016 «Тестеры телерадиовещательные R&S SFE. Методика поверки», утвержденному ФБУ «Ростест-Москва» 13.04.2016 г.
Перечень эталонов, применяемых при поверке:
- стандарт частоты рубидиевый GPS-12RR, Госреестр № 43830-10;
- приемник измерительный R&S FSMR, Госреестр № 50678-12;
- анализатор электрических цепей векторный ZVA50, Госреестр № 48355-11;
- анализатор телевизионный R&S ETL, Госреестр № 38441-08.
Знак поверки наносится на свидетельство о поверке.
Тестер телерадиовещательный R&S SFE руководства пользователя 2112.4322.62-01.
Нормативные и технические документы, устанавливающие требования к тестерам телерадиовещательным R&S SFE
Техническая документация фирмы «Rohde & Schwarz GmbH & Co. KG», Германия.
| Зарегистрировано поверок | 18 |
| Поверителей | 3 |
| Актуальность данных | 08.12.2024 |
