| Номер в госреестре | 63640-16 |
| Наименование СИ | Манометры малогабаритные корабельные |
| Обозначение типа СИ | МК |
| Изготовитель | АО "Сафоновский завод "Гидрометприбор", г.Сафоново |
| Год регистрации | 2016 |
| Срок свидетельства | 06.04.2026 |
| МПИ (интервал между поверками) | 2,5 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры малогабаритные корабельные МК, предназначены для измерения атмосферного давления в наземных условиях или абсолютного давления в невесомости в составе изделия 11Ф732 при его штатной эксплуатации.

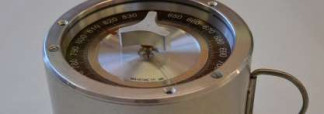

Конструктивно манометры малогабаритные корабельные МК представляют собой прибор с анероидным блоком, состоящим из трёх последовательно соединённых анероидных коробок, закреплённых на жёсткой плате.
Принцип действия манометров малогабаритных корабельных МК основан на функциональной зависимости между измеряемым давлением и упругими деформациями мембран анероидных коробок. Под воздействием измеряемого абсолютного давления линейное перемещение анероидного блока и тяги, за счёт деформации анероидных коробок, преобразуется во вращательное движение.
Корпуса манометры манометров малогабаритных корабельных МК выполнены в неразборном исполнении, таким образом, доступ внутрь прибора полностью исключен.
приведены в таблице 1.
Таблица 1
| Наименование характеристики | Манометры малогабаритные корабельные МК |
| Диапазон измерений давления, мм рт.ст. | от 650 до 830 |
| Пределы допускаемой абсолютной | |
| погрешности, мм рт.ст.: | |
| - без учёта значений поправок | ± 4,0 |
| - с учётом значений поправок | ± 2,0 |
| Цена деления шкалы, мм рт.ст. | 1,0 |
| Габаритные размеры, мм, не более: | |
| - диаметр | 120,0 |
| - высота | 81,0 |
| Масса, кг, не более | 0,8 |
| Диапазон рабочих температур, °С | от плюс 10 до плюс 30 |
наносится на титульном листе паспорта ЯИКТ.406123.003ПС типографским способом. Комплектность средства измерений
| В комплект поставки входит: | |
| - манометр малогабаритный корабельный МК (ЯИКТ.406123.003) | 1 шт.; |
| - футляр ЯИКТ.323361.011 | 1 шт. |
| - руководство по эксплуатации ЯИКТ.406123.003РЭ | 1 экз.; |
| - паспорт ЯИКТ.406123.003ПС | 1 экз.; |
| - инструкция по эксплуатации специальная ЯИКТ.406123.003ИС | 1 экз. |
осуществляется по документу РТ-МП-2441-443-2015 «ГСИ. Манометры малогабаритные корабельные МК. Методика поверки», утвержденному ФБУ «Ростест-Москва» 20.07.2015 г.
При первичной поверке знак поверки наносится, в виде оттиска поверительного клейма, в паспорте ЯИКТ.406123.003ПС. При периодической поверке знак поверки наносится в виде оттиска поверительного клейма и голографической наклейки, на свидетельство о периодической поверке.
Основные средства поверки:
- барометр образцовый переносной БОП-1М, модификации БОП-1М-3 с диапазоном измерения абсолютного давления от 0,5 до 280 кПа, с допускаемой погрешностью: ± 10 Па, в диапазоне от 0,5 до 110 кПа и ± 0,01 %, в диапазоне от 110 до 280 кПа (Госреестр № 26469-04).
Методика измерений приведена в технических условиях ЯИКТ.406123.003ТУ «Манометр малогабаритный корабельный МК. Технические условия».
Нормативные и технические документы, устанавливающие требования к манометрам малогабаритным корабельным МК
1 Технические условия ЯИКТ.406123.003ТУ «Манометр малогабаритный корабельный МК. Технические условия»;
2 ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1106 Па».
