| Номер в госреестре | 63197-16 |
| Наименование СИ | Спектрометры энергодисперсионные рентгенофлуоресцентные |
| Обозначение типа СИ | Xenemetrix мод. X-Cite, X-Calibur, X-7600, EX-6600, X-RoHS, X-PMA, S-Mobile, Genius IF |
| Изготовитель | "Xenemetrix Ltd.", Израиль |
| Год регистрации | 2016 |
| Срок свидетельства | 17.02.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Cпектрометры энергодисперсионные рентгенофлуоресцентные Xenemetrix модели X-Cite, X-Calibur, X-7600, EX-6600, X-RoHS, X-PMA, S-Mobile, Genius IF - далее по тексту спектрометры Xenemetrix, предназначены измерения массовой доли химических элементов в твердых, жидких, пастообразных, порошковых, смешанных и тонкопленочных образцах
Принцип действия спектрометров основан на регистрации вторичного рентгеновского излучения от элементов образа. Облучение поверхности образца осуществляется встроенной рентгеновской трубкой торцевой геометрии. Образец может представлять собой жидкость, твёрдое вещество, порошок, спрессованную таблетку. Для получения максимальной точности поверхность образца должна быть максимально гладкой и плоской. Глубина анализируемой поверхности образца составляет 20 мкм. Полученный детектором сигнал (квант рентгеновского излучения характерной энергии данного элемента) усиливается, оцифровывается и направляется в многоканальный спектрометр, где и происходит формирование спектра. С помощью программного обеспечения спектр обрабатывается (идентифицируются и измеряются спектральные пики). Концентрации элементов вычисляются по градуировочным кривым.
Градуировка прибора производится по стандартным образцам с заданным диапазоном концентраций.
Измерительная камера представляет из себя вакуумную камеру с восьмипозиционным карусельным поддоном для автоматической смены образцов, с максимальным диаметром 42 мм и высотой 50 мм. Сняв поддон, можно измерить образец, размеры которого не превышают 6 см по высоте и 30 см по ширине. Измерительная камера имеет защитную блокировку.
Наблюдательное окно из свинцового стекла расположено над лотком для образцов.
Прибор оснащён системой работы с вакуумом (клапаны, подводки, трубки) и системой продувки гелием.
Управление спектрометром осуществляется встроенным компьютером промышленного исполнения.

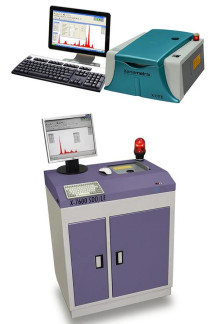

Конструктивно спектрометры выполнены в виде настольных приборов с отдельно устанавливаемым компьютером.
Знак поверки наносится на свидетельство о поверке.
При включении анализатора на экран выводится номер версии ПО. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | nEXt™ |
| Номер версии (идентификационный номер) ПО | 4.0.0.11 и выше |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные | - |
Интерфейсное программное обеспечение (интерфейсная подсистема) идентифицируется при её запуске в заголовке программы. Поскольку данная подсистема служит лишь для обеспечения эргономических характеристик управления и отображения информации, её версия может меняться. При изменении номера версии базовой подсистемы или изменении контрольной суммы базовой подсистемы интерфейсная подсистема автоматически отключается и работа двух подсистем в комплексе становится невозможной.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 - средний - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты. Конструктивно спектрометры имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Пломбировка приборов конструкцией спектрометров не предусмотрена.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Метод измерения | рентгенофлуоресцентный |
| Предел обнаружения, % массовой доли медь, марганец, железо | 0,01 |
| Пределы допускаемой относительной погрешности измерений массовой доли, % медь, марганец, железо в диапазоне: от 0,01 до 0,10 % массовой доли, | ± 40,0 |
| свыше 0,10 до 0,50 % массовой доли, | ± 10,0 |
| свыше 0,50 до 100,0 % массовой доли | ± 5,0 |
Таблица 3 - Технические характеристики
| Наименование | Значение | |||
| Модель | X-7600 | EX-6600 | S-Mobile | X-RoHS |
| Диапазон определяемых элементов | от С до Fm | от F до Fm, от C до Fm | от Na до Fm, от F до Fm, от C до Fm | Pb, Hg, Cd, Cr, Br, от F до Fm |
| Детектор | SDD LE | SDD/SDD LE | PD/SDD/SDD LE | PD/SDD |
| Тип анода | Rh/Ag/Mo/W/Cr/Pd | Rh/Ag/Mo/W/Pd | Mo | |
| Разрешение при 5,9 кэВ | 125 эВ ± 5 эВ | 155 эВ ± 10 эВ / 125 эВ ± 5 эВ | ||
| Тип охл. детектора | Термоэлектрический (Пельтье) | |||
| Параметры трубки | 60 кВ, 400 Вт | 60 кВ, 300 Вт | 50 кВ, 50 Вт | |
| Г абаритные размеры | (85х85х105) мм | (46x44x34) мм | (55х55х32) мм | |
| Масса | 170 кг | 25 кг | 50 кг | |
| Модель | X-Cite | X-Calibur | Genius IF | X-PMA |
| Диапазон определяемых элементов | от Na до Fm, от F до Fm | от Na до Fm, от F до Fm, от C до Fm | от F до Fm, от C до Fm | от Na до Fm |
| Детектор | PD/SDD | PD/SDD/SDD LE | SDD/SDD LE | PD |
| Тип анода | Rh/Ag/Mo/W/Pd | Mo | ||
| Разрешение | 155 эВ ± 10 эВ / 125 эВ ± 5 эВ | 125 эВ ± 5 эВ | 155 эВ ± 10 эВ | |
| Тип охл. детектора | Термоэлектрический (Пельтье) | |||
| Параметры трубки | 35 кВ, 9 Вт / 40 кВ 18 Вт | 50 кВ, 50 Вт | ||
| Г абаритные размеры | (55х55х32) мм | |||
| Масса | 50 кг | |||
| Наименование | Значение |
| Потребляемая мощность, не более | 80 ВА |
| Частота питающей сети, Гц | 50 ± 1 |
| Напряжение питающей сети, В | 220 ± 22 |
| Условия эксплуатации: | |
| Диапазон температур окружающей среды, оС | От 15 до 35 |
| Диапазон относительной влажности, % | От 20 до 70 |
| Диапазон атмосферного давления, кПа | От 84 до 106,7 |
наносится на каждый экземпляр анализатора в виде наклейки, а также на титульный лист Руководства по эксплуатации анализатора типографским способом.
Таблица 4 - Комплектность поставки
| Наименование | Количество, шт. |
| 1. Спектрометр Xenemetrix | 1 |
| 2. Компьютер | 1 |
| 3. Стартовый набор расходных материалов и запчастей | 1 |
| 4. Редуктор для баллона с инертным газом | По заказу |
| 5. Комплект расходных материалов | По заказу |
| 6. Комплект запасных частей | По заказу |
| 7. Руководство по эксплуатации | 1 |
| 8. Методика поверки | 1 |
осуществляется по документу РТ-МП-2288-448-2015 «ГСИ. Спектрометры энергодисперсионные рентгенофлуоресцентные Xenemetrix модели X-Cite, X-Calibur, X-7600, EX-6600, X-RoHS, X-PMA, S-Mobile, Genius IF. Методика поверки», утвержденному ФБУ «РОСТЕСТ - Москва» 23.07. 2015 г.
Средства поверки: Государственные стандартные образцы водного раствора ионов металлов медь, марганец, железо ГСО 8210-2002; ГСО 7876-2000; ГСО 7872-2000.
содержатся в Руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к спектрометрам энергодисперсионным рентгенофлуоресцентным Xenemetrix модели X-Cite, X-Calibur, X-7600, EX-6600, X-RoHS, X-PMA, S-Mobile, Genius IF
1. МИ 2639-2001 «ГСИ. Государственная поверочная схема для средств измерений массовой доли компонентов в веществах и материалах».
2. Техническая документация фирмы «Xenemetrix Ltd.», Израиль.
