| Номер в госреестре | 62619-15 |
| Наименование СИ | Измерители радиоактивности и уровня накопленной дозы радиации |
| Обозначение типа СИ | Quantum |
| Изготовитель | ООО "СоЭкс", г. Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 08.12.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители радиоактивности и уровня накопленной дозы радиации «Quantum» (далее -измерители) предназначены для измерения мощности амбиентной эквивалентной дозы (МАЭД) гамма-излучения, индикации о наличии внешнего бета-излучения, поиска (обнаружение и локализация) радиоактивных и ядерных материалов, а так же предметов, продуктов питания, строительных материалов, загрязнённых радиоактивными веществами.
Конструктивно измеритель выполнен в пластмассовом корпусе, в котором расположены: узлы детекторов излучения, электронные узлы обработки информации, поступающей с детекторов излучения, блок питания детекторов, цветной TFT-дисплей для отображения информации.
В качестве детекторов излучения использованы два счётчика Гейгера-Мюллера типа СБМ-20-1. Оснащение двумя счётчиками позволяет повысить скорость измерений радиационного фона.
Принцип действия измерителей основан на преобразовании непрерывного гамма-излучения от окружающей среды в импульсную последовательность, частота следования импульсов в которой на выходе узла детекторов пропорциональна МАЭД. Импульсы, генерируемые каждой измерительной трубкой счётчиков Гейгера-Мюллера, подсчитываются независимо.
По условиям эксплуатации измерители относятся к группе 1 по ГОСТ 11478-88, удовлетворяют требованиям приборов с нормальными рабочими условиями окружающей среды без предъявления требований по механическим воздействиям.

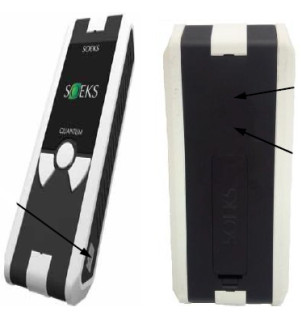

Внешний вид измерителей с указанием места для таблички с нанесённым знаком утверждения типа, местом расположения знака поверки и местом пломбировки приведён на рисунке 1.
Место расположения таблички с нанесённым знаком утверждения типа
Место расположения знака поверки
Таблица 1
| Наименование характеристики | Значение характеристики |
| Диапазон измерений МАЭД, мкЗв/ч | от 0,1 до 2000 |
| Предел измерений накопленной дозы, Зв | 1000 |
| Пределы допускаемой относительной погрешности измерений МАЭД, % | ± 30 |
| Диапазон индикации плотности потока бета-частиц | от 10 до 105 |
| (по Sr-90+Y-90), частиц/(см2мин) | |
| Диапазон энергий гамма-излучения, МэВ | от 0,66 до 1,25 |
| Диапазон энергий бета-излучения, МэВ | от 2 до 3 |
| Скорость измерений МАЭД, с, более | 5 |
| Время непрерывной работы без подзарядки, часов, не менее | 32 |
| Напряжение питания, В: | |
| - от элементов питания | от 1,9 до 3,2 |
| - от разъёма USB | 5,0 ± 0,5 |
| Ток потребления, мА, не более | 500 |
| Г абаритные размеры, мм, не более | 130 х 52 х 18 |
| Масса, г, не более | 71 |
наносится на табличку, которая клеится на тыльную сторону корпуса измерителя, и типографским способом на титульный лист паспорта.
Комплект поставки измерителей приведён в таблице 2. Таблица 2
| Наименование, тип | Обозначение | Кол-во |
| Измеритель радиоактивности и уровня накопленной дозы радиации | «QUANTUM» | 1 |
| Паспорт | SOEKS-ПС | 1 |
| Руководство по эксплуатации | SOEKS-РЭ | 1 |
| Коробка упаковочная с вкладышем | - | 1 |
| Элементы питания | NiMH-ААА | |
| Кабель USB | - | 1 |
| Зарядное устройство | SOEKS | 1 |
осуществляется по документу SOEKS-РЭ «Измерители радиоактивности и уровня накопленной дозы радиации «Quantum». Руководство по эксплуатации», раздел 5 «Поверка», утверждённому руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 23 января 2015 г.
Основное средство поверки:
- установка поверочная дозиметрическая гамма-излучения УПГД-2М-Д (рег. № 32425-06): диапазон воспроизводимой величины МАЭД от 0,5 до 50000 мкЗв/ч, доверительные границы относительной погрешности воспроизведения при доверительной вероятности
0,95 - ± 5 %.
Измерители радиоактивности и уровня накопленной дозы радиации «Quantum». Руководство по эксплуатации SOEKS-РЭ.
Нормативные и технические документы, устанавливающие требования к измерителям радиоактивности и уровня накопленной дозы радиации «Quantum»
1. ГОСТ Р 8.804-2012. «ГСИ. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений».
2. ГОСТ 11478-88. «Аппаратура радиоэлектронная бытовая. Нормы и методы испытаний на воздействие внешних механических и климатических факторов».
3. Измеритель радиоактивности и уровня накопленной дозы радиации «Quantum» и «Quantum+». НУЛС.414313.008-ТУ. Технические условия.
