| Номер в госреестре | 61904-15 |
| Наименование СИ | Пикоамперметры |
| Обозначение типа СИ | Keithley 6485 |
| Изготовитель | Компания "Tektronix (China) Co., Ltd.", Китай |
| Год регистрации | 2015 |
| Срок свидетельства | 13.10.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Пикоамперметры Keithley 6485 (далее - пикоамперметры) предназначены для измерения силы постоянного тока.
Принцип действия пикоамперметров основан на масштабном преобразовании измеряемого тока в напряжение, которое осуществляется инструментальным усилителем с прецизионными резисторами в цепи обратной связи, и аналого-цифровом преобразовании напряжения в цифровой код. Результаты измерений отображается на монохромном жидкокристаллическом дисплее. Управление режимами работы производится с лицевой панели либо дистанционно через интерфейсы RS-232, IEEE-488. На встроенный микроконтроллер установлено фирменное программное обеспечение.
Пикоамперметры выполнены в виде моноблока в настольном исполнении.

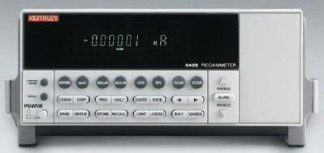

Вид лицевой панели пикоамперметров 6485 показан на фотографии 1, задней панели - на фотографии 2.
Фотография 2 - Задняя панель
Программное обеспечение, установленное на встроенный микроконтроллер, выполняет функции управления режимами, обработки и представления измерительной информации. Калибровочные константы хранятся в энергонезависимой памяти микроконтроллера.
Уровень защиты от непреднамеренных и преднамеренных изменений - «низкий» по Р 50.2.077-2014 (класс риска “A” по WELMEC 7.2).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| идентификационное наименование | 6485 Firmware |
| идентификационный номер версии | B02 и выше |
Метрологические и технические характеристики пикоамперметров представлены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение х-ки | |
| пределы измерения силы тока (с шагом, кратным 10) | от 2 нА до 20 мА | |
| разрешение индикации | 5 '/г разрядов | |
| падение напряжения (voltage burden) на входе, не более | ||
| на пределах от 2 нА до 2 мА | 200 мкВ | |
| на пределе 20 мА | 1 мВ | |
| входная емкость, не более | ||
| на пределах от 2 нА до 2 мкА | 10 нФ | |
| на пределах от 20 мкА до 20 мА | 1 мкФ | |
| максимальная амплитуда напряжения на входе | 220 В | |
| параметры абсолютной погрешности Д0 )’ ) | b | a |
| на пределе 2 нА | 4-10-3 | 0,4 пА |
| на пределе 20 нА | 1 пА | |
| на пределе 200 нА | 2-10-3 | 10 пА |
| на пределе 2 мкА | 1,5Т0-3 | 100 пА |
| на пределе 20 мкА | 1 • 10-3 | 1 нА |
| на пределе 200 мкА | 10 нА | |
| на пределе 2 мА | 100 нА | |
| на пределе 20 мА | 1 мкА | |
| ОБЩИЕ ХАРАКТЕРИСТИКИ | ||
| габаритные размеры ширина высота | 214 мм 90 мм | |
| глубина | 369 мм | |
| масса, не более | 2,8 кг | |
| напряжение сети питания | (220 ± 22)В | |
| частота сети питания | (50 ± 0,5) Гц | |
| потребляемая мощность от сети питания, не более | 30 В-А | |
| рабочие условия применения | группа 3 ГОСТ 22261-94 | |
| температура окружающей среды, °С | от 0 до 50 °С | |
| относительная влажность воздуха при температуре до 35 °С | до 70 % | |
| температура хранения и транспортирования, °С | от минус 25 до + 65 | |
| электромагнитная совместимость (для класса “А”) | по ГОСТ Р 51522.1-2011 | |
| безопасность | по ГОСТ 12.2.091-2012 | |
| Примечания 1 Пределы допускаемой абсолютной основной погрешности Д0 в интервале температур (23 ± 5) °С определяются формулой Д0 = ± (bx + a), где a - абсолютная аддитивная погрешность; b - относительная мультипликативная погрешность; x - значение воспроизводимой силы тока. 2 Пределы допускаемой абсолютной дополнительной погрешности в интервалах температур от 0 до 18 °С и от 28 до 50 °С при изменении температуры на 1 °С составляют 0,1 Д0 (типовое справочное значение). | ||
наносится на заднюю панель корпуса в виде наклейки и на титульный лист руководства пользователя.
Комплектность пикоамперметров приведена в таблице 3.
Таблица 3 - Комплектность пикоамперметров
| Наименование и обозначение | Кол-во |
| Пикоамперметр Keithley 6485 | 1 шт. |
| Кабель сетевой | 1 шт. |
| Кабель измерительный коаксиальный (BNC 1,2 м) 4801 | 1 шт. |
| Короткозамыкатель BNC экранированный CAP-18 | 1 шт. |
| Компакт-диск с документацией | 1 шт. |
| Пикоамперметры Keithley 6485, 6487. Краткое руководство пользователя. 6485/6487-900-01R | 1 шт. |
| Пикоамперметры Keithley 6485. Методика поверки. KI-6485-2015 МП | 1 шт. |
осуществляется по документу KI-6485-2015 МП «Пикоамперметры Keithley 6485. Методика поверки», утвержденному ФГУП «ВНИИМС» 30.07.2015 г.
Средства поверки указаны в таблице 4.
Таблица 4 - Средства поверки
| Наименование и требования к метрологическим характеристикам | Рекомендуемое средство поверки и его метрологические характеристики |
| калибратор постоянного тока относительная погрешность воспроизведения силы тока 20 и 200 мкА; 2 и 20 мА не более ± 3,5^ 10-4 | калибратор многофункциональный Fluke 5720A относительная погрешность воспроизведения силы постоянного тока 20 мкА не более ± 3,4^ 10-4 200 мкА не более ± 7-10-5 2; 20 мА не более ± 4-10-5 |
| калибратор постоянного напряжения относительная погрешность воспроизведения напряжения 2; 20; 200 В не более ± 1 • 10-4 | калибратор многофункциональный Fluke 5720A относительная погрешность воспроизведения постоянного напряжения 2; 20; 200 В не более ± 5,4 •Ю-6 |
| меры электрического сопротивления номинальные значения 100 МОм; 1 ГОм относительная погрешность сопротивления не более ± 3 • 10-4 | мера электрического сопротивления Р4033 номинальное значение 100 МОм, класс точности 0,005; катушка электрического сопротивления Р4030-М1 номинальное значение 1 ГОм, класс точности 0,01 |
Методы измерений изложены в руководстве пользователя 6485/6487-900-01R.
Нормативные документы, устанавливающие требования к пикоамперметрам Keithley 6485
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 10-16 ^ 30 А.
ГОСТ Р 51522.1-2011 (МЭК 61326-1:2005). Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний.
ГОСТ 12.2.091-2012 (IEC 61010-1:2001). Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования.
